Капельный полив из полипропиленовых труб: как изготовить систему самостоятельно

Как сделать капельный полив своими руками в теплице: как он устроен, какой лучше + пошаговый мастер-класс с фото и видео

Капельный полив: капельницы, спринклеры, микроразбрызгиватели

Система капельного полива устроена вот как: под небольшим напором вода по шлангам подается к необходимому месту на участке и через капельницы попадает под каждое растение.

Капельный полив не только освободит вас от беготни с лейками, у этого способа много больших и жирных плюсов. Главное, что при капельном поливе вода медленно, капля за каплей, подается прямо к корням растений. Таким образом, почва в течение всего вегетационного периода остается равномерно влажной, растения избавлены от стресса, который возникает во время пересыхания грядок, вода ощутимо (в среднем, до 50%) экономится. Эта система и разработана была для мест с дефицитом водных ресурсов, для наиболее эффективного их использования.

Немаловажно, что при таком способе поливаются только культурные растения, сорнякам влаги не достается. Одновременно с капельным поливом можно проводить подкормки: растворенные в воде удобрения лучше усваиваются растениями.

В системах капельного полива обычно используются капельницы из микротрубок, которые размещены в шлангах через определенные интервалы.  Выбор шланга зависит от влаголюбивости растений, типа почвы, расхода воды. Как правило, на одно плодовое дерево хватает 3-5 капельниц или шланга со встроенными капельницами, расположенными через 40 сантиметров.

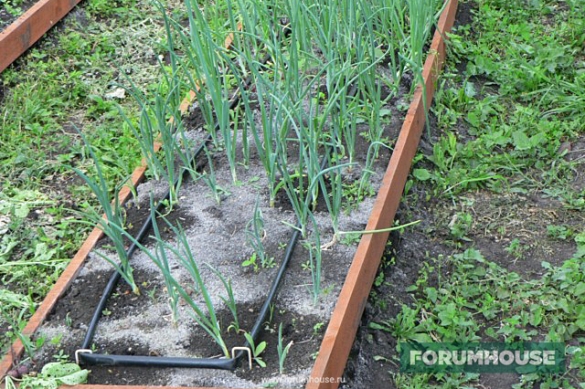

На фото ниже – система полива участника FORUMHOUSE Владимира:

Завершая теоретическую часть, напомним, что существует несколько способов капельного полива:

• Система полива с капельницами (описанная выше и наиболее популярная у наших дачников) хороша для полива овощей в теплице и растений небольших размеров.
• Система полива с микроразбрызгивателями хороша тем, что водой охватывается большая площадь. Используют для полива живых изгородей, кустарников и деревьев.
• Система полива со спринклерами, которая создает плотный туман. Такие насадки применяют для полива больших газонов, полей, засеянных травой, и т.п.

Преимущества капельного полива

• Значительная экономия воды до 80%, от того количества которое раньше тратилось на полив огорода.
• Экономия времени, так как нет необходимости постоянно присутствовать на огороде и поливать растения, что бы не было нужды во влаге.
• Вода поступает непосредственно к корневой системе и не попадает на листву, что достаточно важно при солнечном и жарком лете, так как не происходит ожег листа.
• Вода поступающая к растениям будет теплой и нужной температуры, тем самым не создавая растениям стресса.

Сейчас в магазинах продается очень много различных систем капельного полива, в которые входят датчики, капельницы, шланги и т.д. Некоторыми недостатками таких систем полива является достаточно высокая цена и в некоторых случаях не способность работать автономно, без электроэнергии.

Покупные системы за частую имеют в своем арсенале насосы, датчики давления, таймеры, которые при отсутствии электроэнергии на участке будут просто бесполезны. Есть конечно же и более простые системы капельного полива, которые всего этого не требуют, но все равно достаточно дорого стоят, так как системы уже готовые.

Есть конечно же и альтернативный вариант – это изготовить такой полив дома своими руками, с минимальными затратами и конечно же насладиться своими конструкторскими способностями. Дальше мы разберем что нам понадобится для изготовления и запуска такого полива в домашних условиях.

Принцип работы и разновидности

Эта технология была опробована несколько десятилетий тому назад. Ее результаты оказались настолько впечатляющими, что система получила широкое распространение. Основная идея состоит в том, что вода подается к корням растений. Есть два способа:

• наливается на поверхность возле стебля;
• подается под землей в зону формирования корней.

Первый способ более простой в установке, второй — более затратный: нужен специальный шланг или капельная лента для подземной укладки, приличный объем земельных работ. Для умеренного климата разницы особой нет — и тот и другой способ работают хорошо. А вот в регионах с очень жарким летом лучше показала себя подземная прокладка: меньше воды испаряется и больше ее попадает растениям.

Капельный полив применяют на огородах, в теплицах. Наиболее эффективен он при выращивании овощей и плодовых

Есть системы самотечные — для них необходима емкость для воды, установленная на высоте не менее 1,5 метров, есть системы со стабильным давлением. В них имеется насос и группа контроля — манометры и клапаны, создающие требуемое усилие. Есть полностью автоматизированные системы капельного полива. В самом простом варианте это клапан с таймером, открывающий подачу воды на заданный промежуток времени. Более сложные системы могут контролировать отдельно расход по каждой из линий подачи воды, тестируя влажность почвы и определяя погоду. Эти системы работают под руководством процессоров, режимы работы задаваться могут с панели управления или компьютера.

Самотечная система полива для сада в степи

Рассмотрим несколько систем капельного полива, применявшихся на участках пользователей FORUMHOUSE.

Участник портала Zyoma был раздосадован итогами одного из первых дачных сезонов на своем участке (бывшая степь с полным отсутствием тени). Два месяца не было дождей, и однажды на дачу не удалось выехать две недели. За это время половина садовых деревьев просто сбросила листья.

Так как на даче не было грядок, вода требовалась только деревьям, тратить ее на степные дикоросы не хотелось. Отсюда первое требование – полив должен быть точечным. Второе требование вытекало из высокого давления (с существенными скачками) в системе водоснабжения на участке, что могло быть чревато срывом шлангов. Значит, полив должен быть безнапорным.

Для устройства самотечной капельной системы полива потребовались:

1. Врезка в бак – 2 шт..
2. Фильтр 1/2 – 2 шт..
3. Штуцер 1/2 для шлага 5 мм.
4. Микрошланг 5 мм – 100 м.
5. Тройники для микрошланга – 50 шт..
6. Регулируемые капельницы 0-6 л/ч – 60 шт..
7. Емкости для воды – две двухсотлитровых бочки из-под масла – уже были.

Бочки были установлены на четыре паллеты. Для удобства шланги были пришпилены к земле проволочными скобками. Капельницы и тройники просто вставлялись в трубку. Вся система полива (80 метров микрошланга) собирается–разбирается за 10 минут, а для зимнего хранения помещается в полиэтиленовый пакет.

Подробно рассмотреть, как устроена эта система, можно на фотографиях.

Эти две бочки обеспечили полноценный полив сорока плодовых деревьев и кустарников. Для каждого из растений подбиралась оптимальная интенсивность полива.

В зависимости от регулировки капельниц, воды в двух бочках общим объемом 400 литров хватало, в среднем, на 80 часов – то есть, в середине недели приходилось ехать в сад и наполнять емкости. После установки этой системы все поливальные работы стали занимать 10 минут – на выходных, которые проводились на даче, капельницы «приоткрывались», перед отъездом в воскресенье вечером «прикрывались». Это – все.

Ошибка Zyoma была в том, что он выбрал прозрачные микротрубки.

Шланг для капельной системы полива должен быть черного цвета.

Поэтому трубочки зеленели, некоторые капельницы приходилось открывать до отказа, чтобы напор воды смывал ил со стенок трубок.

Напорный полив удобнее безнапорного, он практически исключает заиливание. У Zyoma была мысль полностью автоматизировать систему полива посредством подключения ее к водопроводу через китайский таймер. Эксперимент закончился печально.

Но в целом, эта система полива хоть и носит статус временной, показала себя хорошо – несмотря на постоянные +40 на солнце, временами переходящие в +50, все растения живы. В следующем сезоне система полива была усовершенствована – так как на 40 плодовых деревьев и кустарников одной микротрубки диаметром 5 мм было все-таки недостаточно, был проложен магистральный шланг большего диаметра, от которого уже делались ответвления диаметром 5 мм.

Что нам потребуется для изготовления капельного полива

1. Емкость

• В первую очередь нам понадобится емкость и лучше всего брать пластиковую, объемом от 100 литров. Данного объема вполне достаточно, что бы обеспечить поливом растения на нескольких грядках или в теплице, на протяжении недели.

2. Шланг или труба ПНД (Труба полиэтиленовая низкого давления)

• Труба в данном случае подойдет конечно же лучше чем шланг, так как она не сжимается и даже если на нее случайно наступить, то вероятность повреждения будет минимальная.
• Также можно использовать шланг, но необходимо брать армированный, что бы была минимальная вероятность передавливания.

3. Кран, фильтр, фитинги

• Также нам понадобится кран и тут лучше всего конечно же брать шаровый кран, так как он намного удобнее в использовании и менее подвержен внутренней коррозии, и засорению.
• Фильтр тонкой очистки, который будет задерживать все частицы и мелкий мусор из-за которого возможно засорение системы.
• Фитинги – соединительные элементы, которые соединят между собой все элементы в одну действующую систему.

4. Капельницы медицинские

• Также нам понадобятся медицинские капельницы, которые можно купить в любой аптеке и стоять они достаточно дорого, а вот для нашей системы будут готовым вариантом подводки.
• На капельницах имеется все необходимое для того, что бы их использовать и нет необходимости, что то додумывать.

5. Инструмент

• Инструмент нам понадобится минимальный для соединения всей системы, а именно шуруповерт и сверла, пару ключей.

Теперь мы знаем, что нам необходимо для изготовления полива и мы можем начинать изготавливать и собирать его.

Капельный полив из пластиковых бутылок

Простейший полив для теплицы можно организовать и без финансовых затрат на специальные комплектующие, с помощью подручных средств.

Очень просто можно сделать капельный полив из пластиковых бутылок своими руками, для которого подойдет тара из-под различных напитков.

Возле куста растения, нуждающегося в поливе, вкапывается пластиковая бутылка, пробкой вверх. В ее донышке проделывают несколько отверстий, через которые в почву будет медленно поступать вода. Через горлышко емкость пополняют водой, потом пробку слегка прикручивают, чтобы уменьшить испарение. К недостаткам такого способа полива можно отнести быстрое засорение отверстий и непригодность его для тяжелых грунтов, которые плохо впитывают воду.

Пластиковые бутылки можно не вкапывать в землю, а подвесить их над растениями на проволоке горлышком вниз на расстоянии 5-10 см от земли. В горлышке проделывается отверстие, в которое вставляется пустой обрезанный стержень от шариковой ручки, через который вода поступает к корням растения.

Если проделать в днище отверстие и вставить в него медицинскую капельницу для внутривенных инфузий, то, во-первых, подачу воды можно будет регулировать, а во-вторых, попадать она будет точно под корень растения. Отверстие можно промазать герметиком, чтобы вода не подтекала.

Основные правила монтажа и эксплуатации

При необходимости капельную систему полива можно установить своими руками. Монтаж конструкции отнимает немного времени и усилий. Весь процесс можно разделить на несколько основных этапов:

1. Присоединение к трубопроводу шланга. Лучше всего это делать при помощи специальных фитингов.
2. Монтаж фильтрующего элемента именно в падающий шланг. При этом устанавливать его нужно в соответствии со стрелками, которые указывают направление водяного потока.
3. Монтаж коннекторов, которые входят в комплект к фильтрующему элементу.
4. На магистральном трубопроводе следует сделать при помощи обычного маркера отметки в тех местах, где будет зафиксирована капельница для орошения.
5. В соответствии с метками необходимо проделать отверстия. Лучше всего с этим справиться дрель с небольшим сверлом.
6. В готовые отверстия следует вставить уплотнители, изготовленные из резины.
7. Теперь следует зафиксировать старт-коннекторы, аккуратно подтянув гайки.
8. После этого необходимо установить на коннекторы капельные ленты. Монтаж их осуществляется путем нажатия, а затем подтягивания гаек.
9. Готовую конструкцию необходимо установить в нужном месте с заглушкой.

Псевдокапельная система полива для грядок

Lukaed для огурцов создал систему полива, которую назвал «псевдокапельной» из-за того, что в ней применялись непрофильные средства. Для изготовления системы были куплены: металлопластиковая труба и метр силиконового шланга, плотно одевающегося на эту трубу, и шесть аптечных систем, которым отводилась роль капельниц.

Дальше Lukaed раскатал трубу по центру огуречной грядки, обрезал ее по размеру, закупорил дальний конец деревянным чопиком.

Сверлом 3.5 мм просверлил отверстия для трубочек капельницы, трубочки обрезал под стебель огурца с запасом в 2-3 мм. Трубочки вставил в отверстия.

Систему полива подключил к баку с водой посредством соединителя и куска силиконового шланга. Трубы закрепил крючками из проволоки.

На каждую огуречную грядку ушло по шесть метров трубы. В этой системе не соблюдается основной принцип капельного полива – влага не поступает к корням растений непрерывно, Lukaed открывает воду на 30 минут в день. Но растения чувствовали себя хорошо, и с урожаем все было в порядке. А главное, стоимость обустройства системы полива для двух грядок составила 700 рублей.

Немного истории.

Понять откуда выросли ноги и закапали капли, можно после небольшого экскурса в прошлое. Капельное орошение, в том виде как мы привыкли, появилось в Молдавии, если точней в Молдавской ССР, внушительная часть которой находится на горных склонах. Молдавия славилась своими виноградниками и вином, но горная местность накладывала определенные трудности при выращивании виноградной лозы. Подобные трудности испытывали так же другие страны и республики, в итоге они объединились и начали проводить большое количество исследований, зарегистрировали много патентов, написали статей. Именно в то время были написаны методички «Сравнительная оценка капельного и капельно-инъекционного полива интенсивных садов Молдавии» 1931г., или «Капельное орошение виноградников в южных районах Украины. Опыт проектирования, создания и эксплуатации капельного орошения». Технология добралась до Казахстана, Узбекистана, Киргизии и других засушливых республик. Во всем мире считают, что капельный полив появился никак не в Советском союзе, все дело в том, что отечественный «капельный полив» не пробил железный занавес, но советские виноградники и сельское хозяйство успешно применяли капельный полив.
Настоящий общемировой расцвет капли произошел в Израиле в 50-е годы прошлого века. В 1955 году Симха Бласс шел мимо гряды кустов, составляющих изгородь и заметил, как один из кустов выделялся среди прочих. Заметных причин для этого не было — каждодневный полив происходил с помощью системы дождевания, она проходила возле насаждений и между поливами земля выглядела одинаково сухой.

Симха Бласс, будучи гидротехником, проверил состояние грунта возле выделяющегося куста для чего взял лопату и копнул на ее длину, стала сразу ясна причина, вода, а точнее ее капли из протекающего сгона трубы, казалось бы, очень незначительно увлажняли грунт сверху, но глубже земля была увлажнена значительно сильнее. В область этого увлажнения попадал и наш куст. Именно с той поры Симха Бласс считается основоположником капельного орошения.

Особенности подключения капельного полива от водопровода

Устраивая капельный полив от водопровода, важно поддерживать давление воды в магистральном трубопроводе в пределах 1 атм. Для этого перед подключением магистрали устанавливают запорный кран, а после него манометр, чтобы было удобно отслеживать давление. При чрезмерном давлении в магистральной трубе интенсивность полива повышается.

Выбираем тип капельного полива

В зависимости от назначения системы орошения и места ее использования выбирают один из вариантов применения: на открытом огороде, в теплице или для полива комнатных цветов.

Для теплицы

Чтобы устроить капельный полив в теплице своими руками, нужно определить вид системы. Для однолетних растений подойдут мобильные конструкции, а для многолетних – стационарные. После этого устанавливают накопители воды (бочки или пластиковые канистры). Для орошения понадобится не меньше 100 л. Разрешено соединить несколько емкостей, установив их на метр выше уровня земля для создания напора. Далее делают разводку шлангов и трубопроводов, устанавливают краны и дополнительное оборудование. В завершение остается установить капельницы.

Для дачного участка

Проще всего соорудить капельный полив своими руками для дачи. Принцип его изготовления не отличается от описанной выше технологии, но важно учесть некоторые нюансы:

1. Емкость должна быть большего объема, потому что на открытом воздухе влага быстрее испаряется.
2. Трубы и фитинги выбирают из пластика, устойчивого к ультрафиолетовым лучам.
3. Предпочтение отдают пластиковым трубкам, которые разрешено эксплуатировать в широком температурном диапазоне.
4. При значительной протяженности грядок систему полива оборудуют насосом с гидроаккумулятором.

Для комнатных цветов

Делаем декоративный пруд на даче своими руками: идеи и пошаговая инструкция

В доме или теплице используют капельный полив для цветов. Простую конструкцию для орошения нескольких растений делают так:

• понадобится емкость для воды внушительного размера;
• в отверстия в дне тары вставляют медицинские капельницы;
• концы трубок заводят в горшки;
• колесиком на капельнице регулируют интенсивность орошения.

Уход за системой капельного полива

На зиму необходимо свернуть все оборудование и поместить его в обогреваемое помещение, так как от действия низких температур шланги и капельные ленты могут потрескаться. Наматывать шланги и ленты лучше на специальные катушки, чтобы не было заломов.

Устройство капельного полива своими руками позволит сократить расходы на услуги специалистов и подобрать оптимальную схему орошения для ваших потребностей.

Автор статьи: Татьяна Смитюк

Автоматизированная система капельного полива

Liss1970 сделал систему автоматизированного капельного орошения, которая работает без какого-либо участия человека. Сейчас у этой системы единственный минус – она не оснащена специализированным датчиком и не отключается, когда идет дождь.

Для этой системы использовалось оборудование из Израиля (капельный шланг, наружные капельницы, спринклеры, таймеры и быстроразьемные соединения, таймеры; фильтр и насос были отечественными, а шланг – китайский).

Систему полива сделали так: на каждую грядку шириной 60 см разложили по две линии капельного шланга с расстоянием между капельницами 30 см. Шланг согнули под углом 90 градусов и зафиксировали П-образными скобами из алюминиевого провода. Таким образом, обеспечивался сплошной полив грядки. В качестве питающей магистрали выступал китайский шланг, капельный шланг соединялся с ней обычными быстроразъемными соединениями.

Через клапан с таймером система подключалась к скваженному насосу под управлением КИВ-1.

Всего Liss1970 сделал три линии полива (исходя из дебета скважины – 400 литров в час).

Первая линия, для грядок, состояла из семидесятиметрового капельного шланга. Для полива маленьких грядок было установлено пять внешних капельниц.

Вторую линию организовали для газона. Полив газона делался с применением спринклеров, купленных в интернет-магазине. На газон площадью около 200 кв. м хватило трех 3 спринклеров, плюс еще один спринклер – для полива цветника.

Третья, тоже «спринклерная» линия работает только на полив картошки. С картофельной грядой площадью 80 квадратных метров справляются два спринклера.

Насос подключен через свою группу безопасности, включающую автомат на 2 А и отдельный кабель, поэтому получилась вполне себе автоматическая система полива. Единственное – задавая время полива, приходилось учитывать особенности дачного электроснабжения.

Главный вывод, к которому Liss1970 пришел после того, как система отработала первый сезон: успех определяется дебетом скважины и давлением в подающем шланге. При недостаточном давлении спринклеры работать не будут, а избыточное давление, выше 3,5 атм., будет рвать капельный шланг. Еще из опыта – в этой системе полива ни в коем случае нельзя экономить на фильтре. Чем он тоньше, тем лучше будет работать система.

На FORUMHOUSE вам помогут сделать автополив своими силами. У нас вы найдете богатейший архив проектов и схем автоматического орошения. Посмотрите видео, которое рассказывает, как своими руками сделать на участке пруд и систему полива.

5. Основные советы по эксплуатации капельной системы полива

Чтобы продлить срок службы любой системы, необходимо правильно и своевременно проводить техническое обслуживание. Для этого нужно:

• Очищать фильтр от накопившегося мусора с периодичностью раз в неделю. В дальнейшем можно делать это реже, если вы видите, что между чистками не успевает накопиться много отложений.
• Перед первым поливом обязательно нужно промыть всю систему.
• Если вы хотите использовать удобрения, то добавлять их можно непосредственно в накопительную емкость. Выбирайте легкорастворимые составы. После расходования всего объема воды с удобрениями, систему необходимо промыть чистой водой. Для удаления остатков примесей достаточно дать ей поработать на протяжении 10-15 минут.
• Если осенью вы захотите демонтировать систему, предварительно хорошо промойте ее и тщательно просушите.
• После этого аккуратно сложите шланги или ленты, накройте их тканью или уложите в коробки.
  Чтобы мелкие грызуны не испортили шланги, лучше хранить их в подвешенном состоянии.

Следуя данным рекомендациям, можно рассчитывать на то, что ваша система прослужит исправно не один год.

Статья написана для сайта remstroiblog.ru.

Как оборудовать самостоятельно точечный полив в теплице

Капельное орошение в теплице немного сложнее установить, чем оборудовать полив для целого огорода. Поэтому для теплицы лучше будет сделать поверхностное капельное орошение.

Установка:

1. Нужно приобрести садовый шланг ПВХ. Диаметр его должен составлять 3-8 мм.
2. К нему присоединяем фильеры.
3. Для емкости с водой подойдут обычные ведра. В дне каждого делаем отверстие.
4. Излив стягиваем штатной пробкой. Также его можно уплотнить тонкой резинкой.

Такая оросительная система очень удобна если вы бываете на даче по выходным. Она свободно сворачивается и также раскладывается.

На фото ниже можно посмотреть схему автополива теплицы.

А вот пример упрощенной конструкции без соединительных элементов:

На этом у нас все. Мы постарались рассмотреть наиболее распространенные самодельные конструкции для полива. Какой именно выбрать, все зависит от ваших предпочтений. А может вы посчитаете, что лучше купить систему орошения в интернет магазине — решать только вам.

А мы желаем вам богатого урожая, на ваших грядках!

Полезные советы

Таким образом, капельная система полива является одной из наиболее эффективных и востребованных на современном рынке.

При правильном и грамотном подходе она позволит обеспечить растение необходимым количеством жидкости, что положительно сказывается на урожайности и здоровье культур.

​​​​​​ Идей, как устроить капельную систему полива на даче своими руками, достаточно много. Если грамотно подойти к данному вопросу, то можно на выходе получить вечную систему, которая будет обеспечивать водой томаты, огурцы и другие культуры.

Как сделать капельный полив своими руками, смотрите далее.

Уход за элементами системы

Сама емкость, трубы и шланги могут служить годами, а вот хрупкие капельницы нуждаются в регулярной чистке. Если их регулярно не снимать и не промывать, то они забьются примесями, содержащимися в воде. Для того чтобы продлить их жизнь и увеличить периоды между чистками, можно установить фильтр перед подающей магистралью. Такая мера хорошо сказывается и на нежных комнатных растениях, корни которых также страдают от примесей, содержащихся в воде. Так работает автоматический капельный полив из капельниц. Домашних цветов может быть сколько угодно много, такая система справится с поливом совершенно автономно. Вам останется лишь наслаждаться роскошным домашним садом.

Организация автоматического капельного полива

Капельный полив по своей сути является автоматическим, так как подает воду в определенном количестве в течение определенного периода. Если источником воды является емкость, то при расходе всего запаса полив закончится автоматически. При желании усовершенствовать процесс можно установить клапан с механическим или электронным таймером. Таким образом, подача воды отключается и включается а заданное время.

Присутствие микроконтроллера предоставляет возможность программировать подачу воды по заданной схеме. Таким образом, владелец может отсутствовать долгое время, не опасаясь за судьбу растительности на своем участке. Системы подороже имеют в своем составе датчик влажности почвы, который помогает корректировать программу полива, исходя из погодных условий. Подробно о системе автополива мы рассказываем статье: «Автополив участка и газона своими руками, устройство и схема системы автоматического полива на даче».

Посадка растений при капельном поливе

Создавать систему начинают с составления схемы посадки растений — чертеж с указанными размерами грядок и интервалами между саженцами.

Это позволяет учесть все особенности, требования к количеству воды и влажности почвы, рассчитать требуемый расход жидкости в сутки.

Некоторые параметры собраны в таблице:

Растение	Количество воды в сутки, л	Расстояние между кустами, см
томаты	1,5	30
огурцы	2	20
капуста	2,5	40

Форсунки (распылители) должны быть возле каждого растения.

Видео урок, как сделать своими руками полив в теплице

Интересный способ, фирмы Жук нашёл в интернете и он мне очень понравился. Решил показать вам. В теплице всё чистенько и аккуратненько, а главное – работает отлично. Сложности собрать такую систему нет. Все детали продаются в упаковке, даже имеется шило для протыкания магистрального шланга под капельницы. Вообщем парень объяснил ясно и понятно.

Кстати, на выходе из бочки, если кому нужно, можно поставить таймер на время, чтобы он сам включал и отключал воду на сколько необходимо. Тогда к орашению можно будет не подходить, всё будет автоматизированно.

Думаю на видео всё ясно и легко. Никаких непонятных ситуаций не будет, так как даже в упаковке лежит инструкция. Вся система стоит не дорого, в районе 4000 рублей, а урожай будет очень хороший. Ещё есть специальный комплект подсоединения к водопроводу.
