Приходит долгожданная весна, отопительный сезон уже заканчивается. В деревне всё чаще топят дровяную печь через летний ход, и то, лишь для того, чтобы приготовить обед. Ещё немного и в доме совсем невозможно

Содержание

Какую строить?

Посмотрим для начала, какую возможно построить печь на улице с учетом того, что топиться она будет не интенсивно и нерегулярно, зато будет подвергаться климатическим воздействиям, зимой промерзать, а снабдить ее высоким дымоходом будет сложно. Но и опасность от распространения угарного газа из уличной печи сводится к минимально возможной, хотя и не устраняется совсем, особенно в беседке, под навесом и в безветренную погоду. Не забывайте об этом: печи, которую можно было бы топить как попало, не боясь угара, не существует. Угореть можно, и просто сидя у костра.

54648686648

Имея в виду эти обстоятельства, выбор конструкции печи для улицы оказывается не столь уж широк. Простейшая садовая печь – всем известная плита-груба или грубка. Выглядеть она может ужасающе, поз. 1 на рис., но топить ее можно чем угодно горючим и работает она исправно практически независимо от качества используемых материалов и работы: строя грубу, можно пускать в дело бой простого красного рабочего кирпича или камни из окрестностей на обычном цементно-песчаном кладочном растворе, т.к. микротрещины в кладке почти не влияют на технические показатели этой печи. См., напр., ниже видео, как 5-летний ребенок построил плиту-грубу, которой его семья успешно пользуется и на которой к тому же можно коптить. Что, между прочим, позволяет далеко не всякая печь, см. далее.

Видео: простая печь-груба, конструкция доступная ребенку

Уличная печь на даче выходного дня часто представляет собой жаровню-барбекю, поз. 2. Хотя, как увидим далее, на самом деле это вовсе не барбекю. Кирпича на такую печку уходит примерно столько же или менее, как на грубу (ок. 200 шт.), и точно так же можно использовать красный рабочий кирпич, но кладочный раствор ввиду, так сказать, субтильности строения, нужен уже печной для улицы (см. далее, о технологии и материалах).

На основе жаровни разработана т. наз. финская уличная печь из кирпича, представляющая собой очаг, жаровню или мангал, пристроенные к плите-грубе, поз. 3. На самом деле финского в такой печи только то, что финны первыми догадались выпускать их в виде набора – инструкция по постройке с подробными указаниями и порядовками, сухая смесь для приготовления кладочного раствора, закладные детали, фурнитура. Сейчас отечественные наборы для постройки уличной кирпичной печи продаются и в РФ. Иногда в набор входят и кирпичи; при необходимости – подтесанные/обрезанные и пронумерованные. Набор для уличной печи-финки стоит недорого, а постройка печи из него по силам и совсем неопытному человеку, благодаря чему финские уличные печи из набора очень популярны, см. напр. след. ролик.

Видео: финская уличная печь

Примечание: к дровяной плите также часто пристраивают стационарную коптильню, поз. 4. Но в процессе пользования обнаруживается, что в режиме приготовления пищи печка довольно-таки прожорлива, а копчености получаются качества от силы немного выше среднего. Почему так и как все-таки совместить уличную печь с коптильней, поговорим далее.

Еще реже на участках встречается уличный камин, поз. 5. Причина – ограниченная функциональность: можно любоваться пламенем и приготовить что-нибудь, как на простом очаге, хотя материало- и трудоемкость уличного камина достаточно высоки. Русская печь строится на улице (поз. 6) еще реже. Кулинарные качества продуктов и блюд из русской печи общеизвестны, но на малую русскую печь нужно 2500 кирпичей, на большую – 3500, конструкция весьма сложна и защитить ее от непогоды непросто. По тем же причинам в частных домовладениях мало распространены неаполитанские (поз. 7) и сицилийские печи для пиццы и выпечки; кроме того, это достаточно узко специализированные устройства.

Примечание: гораздо большего внимания для дачи и выездов на пикники заслуживает т. наз. мобильная печь-ракета, поз. 8. Ракетные печи – особая статья. Здесь напомним только, что печи-ракеты существуют в 2-х ипостасях – предмета роскоши, позволяющего получить дома теплую лежанку, не строя русскую печь, и легкого компактного устройства, на котором можно быстро приготовить обед, обойдясь минимальным количеством бросового топлива. Степень нагрева варочной посуды в последнем случае регулируется так же точно, как в газовой плите.

Шаг 1.

Прежде всего, автор со своими помощниками подготовил площадку для строительства Её размер 1,5 х 1,5 м. Был снят слой почвы на глубину примерно 6 см. Всё как следует, выровняли. Затем смонтировали опалубку из досок размером 142 х 137 см (142 см это ширина печи).

О будущей конструкции

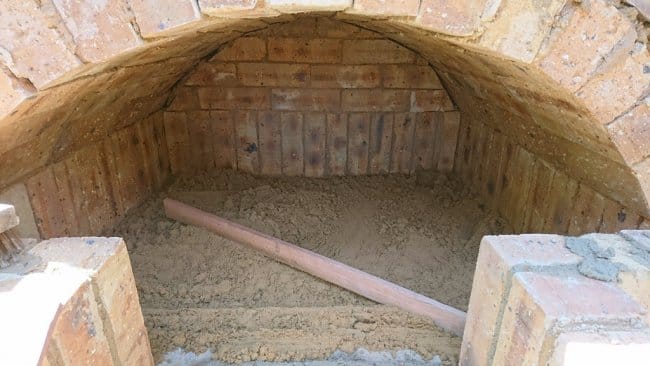

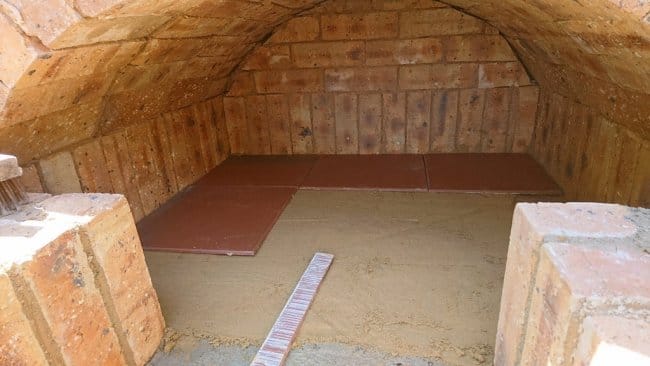

Конструкция печи для выпечки хлеба состоит из следующих частей:

  • пода (дна или пола печки);
  • свода (купола);
  • входной арки;
  • дымохода.

Прибор устанавливается на специальную подставку, которая в свою очередь опирается на фундаментную плиту. Дымоотводная труба располагается спереди конструкции. Такое положение дымохода способствует одновременному нагреву хлеба при выпечке со всех сторон.

Это объясняется тем, что под действием тяги языки пламени поднимаются к своду купола, обволакивают и нагревают всю внутреннюю поверхность печки.

Фото печи на дровах для хлеба

В отличие от русской печи у такого прибора менее толстый слой кладки (12 см), поэтому он быстрее разогревается. Выпекать хлеб можно уже через 45 — 60 минут после начала топочного процесса.

к содержанию ↑

Обязательные элементы уличной печи

Самая простая уличная печь: максимальный комфорт или минимум труда?

Все уличные конструкции очень отличаются внешним видом и размерами, однако они имеют сходное устройство. Работают они тоже одинаково. Самая сложная и самая простая уличная печь состоит из одних и тех же элементов. В них обязательно есть:

  1. Варочная поверхность. На нее устанавливают решетки, продукты на вертелах, шампурах, посуду.
  2. Дымоход, отводящий продукты сгорания на расстояние, безопасное для повара и его «клиентов».
  3. Камера сгорания — топливник печи. Он может быть открытым или закрытым.
  4. Корпус, в котором располагают все рабочие элементы прибора.
  5. Основание. Чаще им становится надежная бетонная плита.

Для большего комфорта в качестве дополнительных аксессуаров используют навесы, полки для дров, углей либо для хранения посуды, разделочные столы.

Конструктивные особенности

Такая конструкция может иметь как один, так и два очага. Она состоит из:

  • внутренней топочной камеры для закладки топлива;
  • столешницы для приготовления блюд (необязательно);
  • наружной варочной поверхности;
  • дровника – специального отделения, в котором хранится топливо для просушивания (необязательно);
  • места для решетки – может совмещаться с внутренней топочной камерой.

самостоятельное изготовление уличной печи

Обратите внимание! Чем больше топочная камера, тем большие габариты будут у самой конструкции и, соответственно, тем большими станут функциональные возможности. Но помните, что прогрев слишком большой печи будет занимать много времени, равно как и остывание.

Назначение уличной печи

Основная функция уличной печи — приготовление пищи

Уличная чугунная печь для дачи — это не только приспособление для приготовления пищи.

Рассматривать его предназначение можно с таких ракурсов:

  • Кулинарное устройство, на котором можно воплотить все свои поварские способности, экспериментировать с огнем и углями, делать вкусные экзотические блюда.
  • Элемент дворового ландшафта. Со вкусом спроектированная и собранная печь для веранды на даче вполне может стать центром внимания и настоящим украшением участка.
  • Место сбора семьи и приема гостей. Очаг с каминной аркой притягивает, навевает романтическое настроение, создает обстановку близости и спокойствия.
  • Обогрев помещения. Печи выделяют большое количество тепла и вполне способны протопить закрытую беседку, летнюю кухню, застекленную террасу.

Выкладывание печи процесс сложный, но при правильном подходе вполне осуществимый. Самостоятельная работа позволит хорошо сэкономить и интересно провести время.

Какой материал использовать

Стопка кирпичей

От функционала перейдем к материалам, из которых можно изготовить печь для дачи. Это газобетон и кирпич.

Газобетон.

Этот материал обойдется дешевле, но печь не будет радовать вас привлекательным внешним видом. Они требуют дополнительной облицовки, что тоже требует вложений.

Кирпич.

дороже по цене, но стоимость их окупится отличными функциональными возможностями и стильным дизайном.

Советуем все-таки прежде всего выбирать качество, ведь, как известно, «скупой платит дважды». Имейте в виду, что и кирпич должен быть только новый, иначе он не справится с постоянными изменениями температурного режима.

Качественные кирпичные печи устойчивы к любым температурам, газобетон же отличается низкой морозоустойчивостью, что подойдет не для всех регионов нашей страны.

Для дальнейшего анализа выбираем — кирпич.

Уличная печь своими руками – пошаговая инструкция

Определившись с теорией, переходим к практике. Процедура изготовления уличной печки состоит из нескольких важных этапов. Рассмотрим каждый из них более детально.

Как найти подходящее место для печи

Наша печь очень компактная, она занимает площадь всего 0.5 м2, но нужно грамотно определить место её закладки, чтобы вытяжная труба находилась в достаточном удалении от деревянных перекрытий, ограждающих конструкций, элементов кровли, а вблизи топки не было мебели, бытовой техники и прочих предметов. Необходим удобный доступ как непосредственно к плите, так и к «вышибному кирпичу» сзади печи. Хорошо, если над печью будет навес, чтобы дождями не размывало кладку.

Как сделать уличную печь своими руками

Ввиду небольших размеров и соответственно веса, фундамент в привычном понимании можно не устраивать, достаточно ограничиться организацией подушки из щебня (50 — 100 мм) и песочной отсыпкой (10 — 30 мм). Основное назначение подушки — это выравнивание основания и равномерное распределение нагрузок. Для гидроизоляции нижнего ряда кирпича, перед кладкой необходимо положить соответствующего размера лист рубероида, полиэтилена или другого материала с подобными свойствами.

Этап 1. Выбор материала для изготовления

Несмотря на огромный выбор стройматериалов, тех из них, которые можно применить в нашем случае, в действительности не так много.

  1. шамотный кирпич либо газобетон – оба материала весьма устойчивы к высоким температурам;

шамотный кирпич

готовые металлические или чугунные изделия – дорогостоящий вариант, зато сроки установки существенно сократятся.

Посмотрим на проблему с практической точки зрения. Блоки из газобетона обойдутся дешевле кирпича, но по эстетическим показателям они однозначно проигрывают. Помимо того, эти блоки нуждаются в дополнительной облицовке.

Обратите внимание! К покупке готовых печей прибегают многие, а причина тому – неоспоримые достоинства: легкий монтаж (с использованием клея) из комплекта деталей по прилагаемой инструкции.

Если же говорить о топочной камере, то здесь все сложнее, ведь приобрести подходящий вариант крайне трудно. Поэтому ее нужно делать своими руками. Да и сама конструкция по идее должна быть такой, какую вы ее желаете видеть – от предпочитаемого дизайна до способа облицовки.

Выбираем место

Планировка участка на даче

Чтобы определиться с местом на улице, где будет установлена печь, необходимо учесть следующие нюансы:

  • Печка должна быть близко к тому месту, где планируете принимать пищу: на летней кухне, возле беседки, неподалеку от обеденного стола.
  • Лучше, если поблизости будет источник воды, а также электричество.
  • Печку предпочтительно расположить в отдалении от выгребной ямы, туалета, сарая для домашнего скота.
  • Дорога — источник вредных газов и пыли — должна быть как можно дальше от печи.

Рекомендуемые виды стройматериалов

Ассортимент подходящего огнеупорного сырья невелик. Рассмотрим два основных типа детальнее.

Кирпич

Оптимальное решение – шамотный или огнеупорный кирпич. Выдерживает температуру до +10000 С. Такая печь не будет нуждаться в отделке.

Для облицовки подойдет красный полнотелый или керамический кирпич. Второй стоит гораздо дороже, но и прослужит дольше. Предпочтение стоит отдать маркам М-250, М-500.

Кирпичный мангал

Еще на этапе составления схемы конструкции следует учесть размеры кирпича. Выпускают 2 типа:

  • 230х114х65 см;
  • 250х120х65 см.

Этот момент стоит отразить в проекте. К примеру, на строительство русской печи понадобится приобрести от 2200 до 3500 штук. Кроме того, от качества материала зависит расход раствора.

В целях экономии допускается использовать б/у кирпич, но его следует тщательно очистить перед кладкой.

Газобетон

Более дешевый печной материал с высоким уровнем теплопроводности, устойчивый к перепадам температур, экологически чистый. Удобен в обработке, нарезке. В несколько раз легче керамического кирпича

Существенный его недостаток – хрупкость. При ударе он даст трещину или расколется. Гигроскопичен, поэтому при промерзании может начать крошиться.

Для печи из газобетона рекомендуется возводить навес и дополнительно облицовывать.

Полезное видео

Видео, в котором рассказывается о некоторых тонкостях строительства кирпичных печей-барбекю на улице.

Конструкции уличных печей

Не просто плита

Самая простая уличная печь – 2-конфорочная плита с туннельной топкой, разделенной дымовым зубом на пламенную (собственно топку) и дымовую камеры, схема слева на рис.:

Схема уличной печи с дымовым зубом и коптилен к ней

Схема уличной печи с дымовым зубом и коптилен к ней

Топки домовых печей с дымовым зубом не делают: он уменьшает КПД печи и повышает опасность выделения угарного газа. Однако для летней уличной печи то и другое несущественно, зато дымовой зуб в ее топке:

  1. Уменьшает зависимость режима топки от направления и силы ветра;
  2. Позволяет загружать в печь низкокалорийное бросовое топливо;
  3. Позволяет на малой конфорке на ветру и холоде греть воду и варить первое блюдо в высокой посуде, т.к. на перевале над гуськом из пламенной в дымовую камеру развивается высокая температура и выделяется большое количество тепла;
  4. Дает возможность при определенном режиме топки (см. ниже) запускать печь с коптильней, в этом случае дымовая камера работает как дожигатель коптильного дымогенератора.
Дымовой зуб в уличной печи

Дымовой зуб в уличной печи

Высота прохода между вершиной гуська и плитой, образующей варочную поверхность, обычно ок. 70 мм. Однако гусёк нужно настроить, что несложно: он выкладывается в готовой печи из кирпичей (можно не подтесанных) без перевязки и даже на сухую. В зависимости от соотношения размеров топки, диаметра и высоты дымовой трубы, оптимальный просвет между дымовым зубом и сводом печи может оказаться и 15-20 мм, как напр., на фото справа. Если требуется равномерный нагрев обеих конфорок, то гусек располагают не под задней, а между конфорками, но ни в коем случае не под передней – печь сильно задымит и греть не будет.

О коптильнях к печи

Схемы коптилен для 2-конфорочной печи с дымовым зубом приведены справа на пред. рис. Высота каждой – 1-1,5 м; прочие размеры можно взять пропорционально. Диаметр дымохода – 130-150 мм. Сетчатый фильтр предназначен для улавливания сажи, его нужно чистить перед каждой загрузкой продуктов. Тем не менее, загружаемые в эти коптильни продукты весьма желательно еще и оборачивать 3-4 слоями редкой марли.

Во всех отношениях лучше коптильня с боковым входом дыма. Во-первых, она позволяет производить не только горячее, но и полугорячее копчение; длину газохода от печи к коптильне при этом удобно регулировать, соединив их тонкостенным металлическим гофрошлангом. Во-вторых, для сбора жира в ней пригоден обычный противень, а в коптильне с нижней подачей дыма в противне должен быть проем с обечайкой. Давать же жиру стекать на под коптильни нельзя: не отдерешь потом, ужасно воняет и передает свое амбре продуктам.

Примечание: дымоход коптильни должен быть снабжен ветровым колпаком. Во избежание кислотной росы в коптильне нельзя заниматься копчением в холодную, сырую и ветреную погоду.

Продвинутая плита

2-конфорочная плита с дымовой камерой совсем не обязательно должна быть похожа на раскопанное археологами первобытное кострище. Она может быть многофункциональной и технически совершенной, т.е. экономичной. Чертежи и порядовка усовершенствованной уличной плиты для дачи и загородного дома приведены на рис. Хотя конструкция ее довольно сложна для начинающего, чтобы сложить эту печь, понадобится всего ок. 200 печных кирпичей.

Чертежи и порядовка простой уличной печи

Чертежи и порядовка простой уличной печи

В данной конструкции применено техническое решение, впервые использованное в шведской печи: топка и дымовая камера разделены вместо дымового зуба духовкой; газовый тоннель над ней выделен красным. В таком печном строении места для дровника не остается, но взамен:

  • Режим печи стабилизируется почти при любой погоде с ранней весны до поздней осени.
  • Тепловой КПД – свыше 65%, как у хорошей варочно-отопительной печи.
  • Возможно применение дымовой трубы высотой всего 1,2 м над уровнем варочной поверхности.
  • Нагрев конфорок почти равномерный и сильный.
  • Обширная дымовая камера – эффективный дожигатель, благодаря чему высвобождается тепло, достаточное для подогрева водогрейного бака.
  • Выпадение сажи в дымовой камере при топке бросовым топливом обильное. Поэтому наличие прочистного люка с дверцей обязательно, но зато печь без проблем сопрягается с коптильней.
  • Опасность угара от такой печи не выше, чем от печи-шведки или любой другой домовой печи. Поэтому данная печь может использоваться в качестве домовой для небольшого помещения; тогда она вместо коптильни постоянно сопрягается с отопительным щитком.

Кладка усовершенствованной уличной плиты производится на глиняно-цементном растворе для уличных печей с влагостойкой разделкой швов, см. далее. В режиме копчения эту печь топят из поддувала с наглухо закрытой дверцей топки. Топливо – стружка или тонкая лучина (не щепа!) лиственного дерева, кроме березы, пусть и совершенно здоровой. Иначе продукты приобретут противный привкус березового дегтя. Боковой выход в дымоход, кроме удобства сопряжения с коптильней, исключает выпадение кислотного конденсата в печи.

Камин-гриль, барбекю и мангал

Здесь на рис. дана порядовка несложной уличной печи-камина, которая с успехом может быть использована как гриль; красным обозначен печной кирпич, оранжевым – шамотный. Шатер над очагом уменьшает зависимость качества приготовляемой пищи от погодных условий. Ряды 1-12 составляют дровник, его высота для экономии материала и работы может быть уменьшена. Дровник перекрывается железобетонной или каменной плитой толщиной 40-80 мм, на которой и возводится собственно строение печи (ряды 13-35). Ряд 25 по фасаду опирается на пару закладных из 40-мм стального уголка.

Порядовка простой уличной печи-камина

Порядовка простой уличной печи-камина

На след. рис. – порядовка уличной печи-барбекю (точнее, гриля) с варочной поверхностью. Она сложнее предыдущей, т.к. портал печи арочный (ряды 17-22). Выкладывается арка по кружалам, как при строительстве русской печи. Обойдется такая печь-барбекю много дешевле предыдущей, т.к. в ней на 8 рядов кладки меньше и шамотный кирпич не применяется. Однако возможности использования данной печи в качестве камина весьма ограничены: стальной под очага от регулярной топки довольно скоро прогорит. Приготовить мясо well done в этой печи также не получится: вследствие высокой теплопроводности стального пода угли или слишком быстро погаснут, или, если навалить их толстым слоем, вспыхнут и сожгут продукт.

Порядовка уличной печи барбекю

Порядовка уличной печи барбекю

Наконец, на след. рис. – сложная, дорогая и трудоемкая, но многофункциональная и эффективная уличная печь-мангал с 2-конфорочной варочной поверхностью; желтым обозначена глино-песчаная заливка, как между сводом и лежанкой русской печи. Верхний дымовой порог (ряды 15-20 на разрезе Б-Б) действует аналогично дымовому зубу классического английского камина. В нише между ним и порталом (выделена розовым) можно коптить продукты во время прочих кулинарных процессов: чтобы в таком кармане выпал кислотный конденсат, нужно печь в совершенно отвратительную погоду загрузить совершенно отвратительным топливом.

Порядовка и чертежи уличной печи с мангалом

Порядовка и чертежи уличной печи с мангалом

Подготовка инструментов и материалов

Рулетка, молоток, ведро и уровень

С типом мы определились: это будет печь из кирпича. Место для нее выбрали. Настало время подготовить необходимые инструменты и материалы, и тогда можно приступать к работе.

Для изготовления печи вам необходимо обзавестись следующими стройматериалами:

  • огнеупорным кирпичом;
  • облицовочным кирпичом;
  • глиной, из которой вы в последствии выполните кладку (заменой глине вполне сможет послужить специальная строительная смесь, которая дороже по стоимости, но проста в использовании);
  • цементом, песком, щебенкой, стальными стержнями (они понадобятся вам, чтоб соорудить постамент);
  • дверцами (ими будут оснащены топка и поддувало);
  • стальной трубой (для монтирования дымохода);
  • асбестоцементным листом.

Невозможно построить даже самую простую печь, не имея под рукой:

  • строительного уровня;
  • кельмы;
  • лопаты;
  • шнура для разметки;
  • молотка;
  • «болгарки» (угловой шлифовальной машины).

Самая простая уличная печь

Уличная печь из автомобильных дисков

Самые простые очаги могут собираться буквально в течение часа и требуются для этого обычные бытовые инструменты.

Чтобы быстро и недорого сложить уличную печь, допускается применять такие материалы:

  • Металл. В ход пускают железные диски от колес, куски труб большого диаметра, газовые баллоны, стальные листы толщиной 3-6 мм.
  • Огнеупорные кирпичи. Собирается очаг из шамотных и обычных красных блоков. Кирпичный очаг при наличии ровного основания может не скрепляться раствором. Камни достаточно тяжелые, чтобы не рассыпаться при проведении различных манипуляций.
  • Железобетонные блоки. Материал прочный, устойчивый к сырости. Все что нужно — немного декора.

Оптимальным вариантом среди большинства частных застройщиков считаются сооружения из кирпича с порядовками различного уровня сложности. Такие сооружения сочетают в себе практичность, долговечность и презентабельность.

Важно выбрать место для конструкции

Построить уличную печь из кирпича простой инструкции получится у каждого. Место для нее выбирайте вблизи беседки или другого места отдыха. Не располагайте прибор около дома или садовых растений. Возводите конструкцию так, чтобы она находилась с подветренной стороны к дому.

Как выбрать место

К печи нужно обеспечить удобный подход

Уличная печка для дачи из кирпича — это объект, который должен выполнять возложенные на него функции и отлично вписываться в ландшафт участка.

Выбор места сооружения определяется такими правилами:

  • На возвышенности, чтобы исключить вероятность подтопления площадки дождевыми и талыми водами.
  • Удобный подход. Отсутствие предметов, затрудняющих свободное передвижение по дорожке и площадке.
  • Безопасное расстояние от горючих объектов, водозабора, соседских строений.
  • Точка, которая не просматривается посторонними, чтобы отдыхать комфортно, не боясь нежелательных взглядов.
  • Отсутствие рядом высоких деревьев. Их корни могут со временем разрушить фундамент котла и основание тропинки.

После определения места для строительства нужно изучить схемы кладки уличных печей, сделать выбор, составить чертеж и приступить к подготовительным работам.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой высоты делать трубу?

Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Вопросы технологии

Основание

Под фундамент уличной печи копают котлованчик на штык лопаты (30 см). В котлован засыпают и трамбуют сначала противопучинную песчаную подушку мощностью (толщиной) 15 см, а по ней – щебневую засыпку до уровня грунта. Засыпку тщательно выравнивают в горизонт. Вынос бортов котлована за контур печи в плане – от 400 мм.

Далее, если фундамент печи готовый бетонный монолит, фундаментную плиту просто кладут на щебень. Если фундамент заливается своими руками, под его заливку делают опалубку высотой 80-150 мм. Армирование – стандартное 2-уровневое. Раствор – от М250. Закладывать фундамент печи вровень с грунтом нельзя: он скоро засорится почвой и ее «химия» испортит нижние ряды кладки, что равнозначно перекладке всей печи. Чтобы не спотыкаться о порог фундамента, по его контуру делают пологую отмостку из бордюрного камня или цементно-песчаного раствора.

Если печь строится в беседке, на веранде и вообще на деревянном полу достаточной несущей способности, вынос основания печи нужно делать по правилам пожарной безопасности: от 600 мм со стороны топочной дверцы и от 300 мм по остальным сторонам. На пол кладут асбокартон от 4 мм толщиной или базальтовый минеральный картон от 6 мм, затем – лист кровельного железа. Железный настил смачивают жидким глиняным раствором, укладывают на него войлок либо базальтовый картон и пропитывают тем же раствором. Кладка строения печи начинается, когда глиняная пропитка полностью высохнет.

Кирпич

Для уличной печи нужен именно печной кирпич: плотный, хорошо отожженный. Печку-грубу или 2-конфорочную плиту с дымовым зубом, в которых топка сильно не греется, можно сложить из красного рабочего кирпича, в т.ч. пустотелого – печка из него быстрее прогревается и меньше тепла теряет зря. Силикатный кирпич для печей абсолютно непригоден, а шамотной кладки в уличных печах следует избегать: вследствие высокого влагопоглощения шамотным кирпичом он на открытом воздухе зимой подвержен морозобою.

Примечание: с чего бы это авторы кое-каких публикаций и без ума ворующие у них материал рерайтеры взяли, что печь можно сложить из газоблоков, вряд ли и всевышнему ведомо. Это же вспененный цементный раствор. Под воздействием высоких температур цемент постепенно, но довольно быстро теряет кристаллизационную воду и распадается в пыль.

Кладочный раствор и кладка

Обычный глиняный печной раствор для уличных печей непригоден: раскиснет за время простоя в период весенне-осеннего ненастья. Печки с ненапряженным тепловым режимом (грубу, 2-конфорку с дымовой камерой) можно класть на строительном цементно-песчаном растворе от М250 (портландцемент от М500:песок 1:3 – 1:3,5); в крайнем случае их и полностью переложить недолго. Иногда уличные печи на дачах выходного дня кладут на таком же растворе с армированием швов толщиной 6-7 мм стальной сеткой толщиной 3 мм. Однако при более-менее регулярном пользовании сложенная таким образом печь служит не более 5-7 лет.

Чтобы сложить действительно долговечную уличную печь, придется покупать сухой печной раствор для кладки уличных печей и затворять его по инструкции. В общем это глиняно-цементно-песчаный раствор, но качество глины для него должно проверяться в лаборатории, а сухая смесь приготовляться на производственном оборудовании. Если вы не против рискнуть, сложив для начала грубу или плиту, в домашних условиях раствор для кладки уличных печей готовится след. образом:

  1. Белую или серую жирную глину затворяют большим количеством воды и оставляют «киснуть» на трое суток;
  2. Первые двое суток раствор глины периодически размешивают, третьи сутки дают отстояться;
  3. Взвесь сливают, а глиняный осадок продавливают сквозь сито с ячеей 1,5 мм и сушат в тени;
  4. Сухую глину измельчают до фракции не крупнее 1,5 мм и добавляют портландцемент марки М400 или выше в количестве 10-15% от объема глины;
  5. Делают пробу «колбаской» на жирность глино-цементной смеси, как при приготовлении печного кладочного печного раствора своими руками;
  6. Добавляют в сухую смесь до нужной жирности горный песок фракции 0,5-1,5 мм. Овражный и окатанный кварцевый речной песок не годятся. Только теперь смесь готова в работу.

Готовить кладочный раствор для печи, из покупной или самодельной смеси, нужно небольшими порциями, чтобы выработать за 2-3 часа, т.к. глино-цементно-песчаный раствор и в ведре сохнет и расслаивается. Новичкам лучше за раз делать по ведру раствора, его хватит на 100-120 кирпичей. Раствор на кирпич лучше наносить ладонью слоем ок. 3 мм. Выдавившиеся излишки тут же снимаются пальцем, а швы снаружи разделываются деревянной палочкой на глубину 4-5 мм под влагоизоляцию, см. ниже.

Примечание: толщина шва между шамотным и красным печным кирпичом 6 мм, т.к. модули их коэффициентов термического расширения (ТКР) различны.

Защита швов

Ни облицовка плиткой, камнем или лицевым кирпичом, ни штукатурка влагостойкой штукатуркой не защитят полностью кладочные швы уличной печи от размокания. Радикальный способ защиты от влаги наружных швов появился только в наше время: затирка швов клеем для керамогранитной плитки. Швы затирают после полного высыхания кладки (20 суток при 15 градусах и 7 при 25). На период сушки над печью устраивают временный навес во избежание неравномерного прогрева прямыми солнечными лучами.

Что касается внутренних швов, то для их защиты все проемы/отверстия в строении печи на время зимнего простоя затыкают мешками, набитыми сухой травой, ветошью и т.п. Так температура внутри будет хоть на градус, но выше наружной, что исключит выпадение конденсата. Весной перед первым после зимы запуском печь час-два тихо протапливают бумагой, стружкой, сухой травой, пока дым из трубы не посветлеет или не станет почти прозрачным. Теперь печь можно запускать на полный ход.

Закладные и фурнитура

Металлические закладные детали можно замуровывать только в кладку из печного кирпича; в шамоте закладных быть не должно. Толщина слоя раствора между металлом и печным кирпичом тоже 3 мм, так что шов с закладной будет толщиной 6 мм + толщина закладной детали. Т.к. швы толще 13 мм недопустимы, максимальная толщина закладных в печи 5 мм, а минимальная, по общим строительным нормам – 4 мм. Закладные из проволоки могут быть толщиной 3 мм.

Деформационные зазоры между кирпичной кладкой и деталями фурнитуры (дверцы, заслонки, задвижки, шиберы) нужны шириной 6-12 мм. Чаще всего зазоры делают по 10 мм. Деформационные зазоры заполняются пушёным асбестом; как правило, для этого элемент фурнитуры перед установкой обматывают по контуру асбестовым шнуром. Ставят деталь фурнитуры на место, как только кладка дойдет до уровня ее низа; заталкивать деталь в готовый проем недопустимо! Далее кладку ведут, обводя фурнитуру до замыкания вверху нее.

В руководствах по постройке печей пишут, что крепить фурнитуру в строении печи нужно только проволокой, т.к. чугун не варится или варится очень плохо. Это верно, поэтому в чугунных деталях фурнитуры и предусматриваются проушины и/или желобки под 3-4 мм проволоку. Установка чугунных элементов печной фурнитуры делается в след. порядке:

  1. Как только кладка доведена до низа детали, в кирпичах болгаркой выбирают пазы под усы проволоки. Ширина пазов – 6 мм. Заложение усов в кладку – от 1,5 кирпича, лучше – 2,5-3,5 кирпича. Концы проволоки не должны приходиться на вертикальные швы кладки!
  2. В нижние проушины обмотанной асбестом фурнитуры продевают проволоку, ставят деталь на место и продолжают кладку;
  3. В последнем перед перекрывающим деталь ряду кладки выбирают пазы под верхние усы проволоки, как по п. 1;
  4. Вставляют проволоку в верхние проушины детали;
  5. Выкладывают перекрывающий ряд и ведут кладку дальше.

Вместе с тем в уличных печах, топящихся нерегулярно и не интенсивно, достаточно долговечной оказывается фурнитура из обычной конструкционной стали, в т.ч. самодельная. Это экономит немало денежных средств, т.к. литая чугунная фурнитура дорога. Стальную печную фурнитуру вполне правомерно крепить сваркой к закладным из стальной полосы или уголка.

Дымоход

Дымоход уличной печи может быть как обычной (от 4 м), так и уменьшенной до 0,6-1 м высоты. Надежный дымоход уличной печи с верхним выходом нужно строить заодно со строением печи, т.к. закрепить отдельную цельную трубу так, чтобы она не расшатала на ветру разделку дымохода в печи, практически невозможно. Легче пристроить отдельный дымоход к печи с боковым выходом: выход печи связывают с дымовой трубой горизонтальным звеном – боровом – из гибкого металлического гофра. Такое решение имеет и то преимущество, что кислый конденсат из дымохода никогда не попадет в печь: он осядет в отстойнике дымохода, откуда его нетрудно сливать через лючок, краник или дренажное отверстие, обычно закрытое винтом.

В заключение: как видим, самая сложная задача при постройке уличной печи – защитить ее в процессе эксплуатации от атмосферных осадков. Лучший способ ее решения, позволяющий к тому же обойтись во многих случаях без фундамента печи и дающий возможность пользоваться ею в любую погоду – построить печь в беседке, на веранде или под навесом.

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд

(

1

оценок, среднее:

5,00

из 5)


Загрузка…

Обсуждение темы “Уличная печь”

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Что надо знать, при заказе печи для летней кухни

Чтобы сделать качественный очаг, который будет радовать многие годы, мало посмотреть ролик в ютубе, бегло прочитать инструкции и советы в интернете. В строительстве уличных печей есть немало нюансов, которые можно упустить, если в этом деле нет опыта и знаний. Поэтому следует обратиться к искусному мастеру с большим опытом.

уличная печь из кирпича

Эскиз садовой печи для беседки Источник royalfire.ru

Чтобы печь максимально соответствовала пожеланиям, перед заказом работ следует не только продумать, какими должны быть ее функционал, габариты, внешний вид и место. Стоит обратиться к специалисту для создания проекта.

Разработка концепции – удовольствие не из дешевых, однако это окупит себя, позволив избежать многих неприятных моментов. Например, появления трещин, задымления, подгорания блюд. Следствием работы без проекта может стать даже чрезмерно длительное время приготовления мяса.

уличная металлическая печь для дачи

3D-модель даст точное представление о том, как будет выглядеть объект в действительности Источник dengivezde.biz

уличная печь из кирпича

Благодаря трехмерной графике можно увидеть ошибки и нестыковки в проекте до постройки объекта и соотнести его с исходным замыслом Источник remoo.ru

kak-priobresti-samuyu-podkhodyashchuyu-pech-dlya-russkoy-bani-na-chto-obrashchat-vnimanie-pri-pokupk-270605.jpg

С помощью программы 3D-моделирования проектировщик создаст трехмерное изображение печного комплекса, которое можно будет подредактировать по Вашему желанию. После утверждения модели составляется проект, включающий перечень и количество материалов, советы по их закупке, подробный план строительства, инструкцию по эксплуатации печи – все это поможет сократить время на возведение постройки и сэкономить деньги. В результате, получится летняя кухня, которая соответствует ожиданиям клиента.

Из видео можно узнать, как собрать уличную печь:

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

Источники

  • https://small-village.com/postroiki/barbekyu-iz-kirpicha-svoimi-rukami.html
  • https://mangalka.com/barbekyu/mangaly-i-barbekyu-iz-kirpicha-svoimi-rukami.html
  • https://dachadesign.ru/barbekyu-svoimi-rukami/
  • https://dachadesign.ru/barbekyu-iz-kirpicha/
  • http://landshaftdizajn.ru/mangal-iz-kirpicha/
  • http://landshaftdizajn.ru/barbekyu-iz-kirpicha/
  • https://o-remonte.com/mangal-barbekyu-iz-kirpicha/

[свернуть]

Галерея

Послетого, как сложена печкакирпичная своими руками, нужноподождать неделю, прежде чем разводить вней огонь. Раствор должен высохнуть вестественных условиях.

Как монтировать плиту

Перед установкой чугунной плиты нужно смоченным асбестовым шнуром обмотать её контур, сделать из асбеста герметизирующую подушку. Укладывать металл непосредственно на глину не рекомендуется, из-за разного расширения при нагревании возможно появление трещин.

Как сделать уличную печь своими руками Плита накрывает всю верхнюю часть печи

Вместо дорогой чугунной плиты с конфорками (за неимением вариантов б/у) можно использовать подходящий по размеру стальной лист толщиной более 5 мм.

Шаг 9.

На этом этапе автор решил выполнить отделку внутри жаровни, так как когда проем будет сделан и выведен дымоход, внутрь жаровни будет сложно попасть. Авто засыпал дно жаровни сухой штукатуркой, а участок под дверным проемом залил стяжкой. Пол жаровни решил выложить напольной плиткой, так как не нашёл других жаропрочных материалов. Забегая вперед скажу, делать этого не стоит. Далее вы убедитесь почему.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
