Камин с водяным контуром: плюсы и минусы, монтаж и альтернатива

Только на этом сайте вы узнаете все секреты выбора и установки печи-камина с водяным контуром. Нужно знать особенности, чтобы не ошибиться в выборе, крайне не рекомендуем покупать…

Технические характеристики

  • Общая мощность камина 16 кВт, 7 кВт приходится на аква систему. Расчёт необходимой для конкретного помещения мощности камина производится по формуле 1 кВт на 10м2, если высота потолков не превышает 2,5 метров, а теплоизоляция дома выполнена качественно.
  • Возможность подключения дымохода через верх камина или за ним, способ отвода дыма позволяет выбрать универсальный патрубок.
  • Диаметр дымохода печь-камин с водяным контуром имеет 150 мм. Высота дымохода определяется при его возведении, но она не может быть менее 4,5 метров. Иначе тяга будет плохой, и часть дыма будет оставаться в помещении.Ангара 12 АкваАнгара 12 Аква
  • Дверца остаётся чистой длительное время благодаря использованию производителем системы «чистое стекло». Зола и чёрная копоть от сырых дров всё равно периодически будут доставлять неудобства. Для стёкол такой системы необходимы специальные моющие средства. Проще поддерживать стеклянную дверцу в надлежащем виде, чем потом тратить силы и время на отмывание скопившихся загрязнений.
  • Витрокерамическрое стекло панорамной дверцы устойчиво к температурам до 750⁰C.
  • Проникновению дыма в помещение препятствует уплотнительный жаростойкий шнур.
  • Длительному поддержанию тепла в топке из быстро остывающей стали способствуют шамотные плитки, равномерно распределяющие тепло на корпус печи-камина и удерживающие его достаточно длительное время.
  • Габариты печь-камин имеет небольшие – 104 см высота, 70 см ширина и 54,5 см глубина топки. При использовании печи в таком виде, без дополнительной обкладки, можно не заботиться о дополнительном усилении фундамента, вес её 205 кг. Лучше устанавливать «Ангару 12» на первом этаже, по возможности усилив фундамент дома под местом её расположения.

Анкара 12 Аква  относится к третьему поколению печей-каминов компании «Мета». Как и в более ранних моделях каминов-печей от «Мета» эта «Ангара» так же собрана из комплектующих лучших производителей деталей со всего Мира. Футеровка топок Мета производится таким образом, чтобы при повреждении одного элемента можно было заменить только его.

Печь-камин от «мета» полностью адаптирована под российский климат. Все камины «Метафаер» имеют 2 вида исполнения – для расположения у стены или в углу, что делает использование их максимально удобным в помещении любого метража.

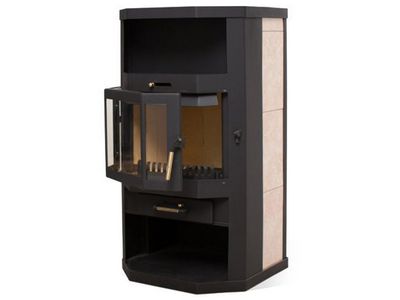

МЕТА Ангара 12 АКВАМЕТА Ангара 12 АКВА

Отличительной чертой каминов марки «Metafire» является конвекционная система, дающая с внешней стороны над дверцей выход тёплого воздуха в комнату, где топится камин.

Дизайнерское оформление печей-каминов «Мета» не требует обязательного дополнения в виде портала, но при желании владельца любая модель может стать полноценной печью или классическим камином.

Кирпичная кладка не снизит скорость прогрева помещения, но остывание печи-камина будет происходить медленнее благодаря тому, что кирпич, натуральный камень, клинкерная и керамическая плитки будут отдавать тепло постепенно.

Стальной корпус печи-камина остынет значительно быстрее. Если летом это не так заметно, то в зимнее время экономия топлива будет заметной. Утепление печи-камина делается порталом или стилизованной кладкой под русскую печь. Оштукатуривание или покрытие изразцами также даст дополнительное утепление корпуса.

Преимущества изделия

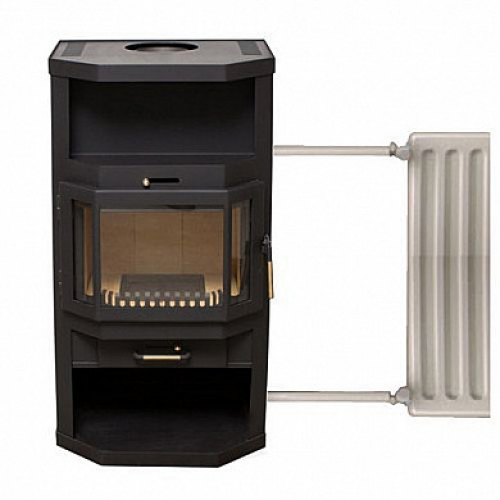

Возможность подключения батареи

Возможность подключения батареи

Удобная ручка

Удобная ручка

Вместительная топка

Вместительная топка

Компактный размер

Компактный размер

Диаметр дымохода, мм 150
Объем отапливаемого помещения, м3 230
Отапливаемая площадь, м2 85
Тепловая мощность, кВт 13
Вид топлива дрова
Вес камней, кг 150
Ширина, мм 550
Высота, мм 1020
Глубина, мм 490
Варочная плита Нет
Водяной контур (теплообменник) есть
Дверь Со стеклом
Духовой шкаф Нет
Материал Сталь
Материал печи Металл, Кафель, Изразец
Материал топки Шамот
Мощность, кВт 13
Подключение к дымоходу сверху/сзади
Цвет Черный, Белый, Слоновая кость, Кремовый

Компания уже 15 лет успешно работает в сфере установки печей, котлов, каминов и дымоходов. За это время мы собрали команду опытных специалистов, каждый из которых является квалифицированным специалистом в своей сфере. Мы наработали серьезный практический опыт выполнения монтажных работ, в том числе опыт установки нестандартных конструкций и работы на сложных объектах.

Заказывайте установку камина и монтаж дымохода у нас. Подробности тут ->

Все монтажники в нашей компании имеют требуемые допуски и документы, в том числе лицензию МЧС. Мы всегда предоставляем гарантию на свои услуги и несем ответственность за качество выполненных работ и эксплуатационную безопасность объектов. Заказывайте установку каминной топки и дымохода по низким ценам в компании Печи-Дымоходы.

Конструкция 3 в 1

Данный тип нагревательного приспособления объединяет преимущества каминного, печного и водяного отопления. Конструктивно это обычный камин, дополненный в верхней части очага или в стенках корпуса теплообменником с замкнутой системой трубок.

По ним постоянно циркулирует теплоноситель, в качестве которого чаще всего выступает антифриз. При планировании покупки печи-камина стоит учесть, что его эксплуатация предусматривает обустройство дымохода.

Печь камин Ангара – модельный ряд

Печь камин Ангара

Ангара Аква — старая модель.

Печь камин Ангара изготавливается из листовой стали 5 мм. Торцы и топка обложены термостойкой плиткой. Есть возможность замены поврежденных плиток. Конструкция предусматривает наличие обзорных дверей из калёного стекла. Обзор на пламя расширяется благодаря дополнительным боковым граням из того же стекла. У всех моделей есть нижняя ниша для дров.

Модельный ряд представлен следующими позициями:

  • Ангара;
  • Ангара 12;
  • Ангара 12 с плитой;
  • Ангара 12 с водяным контуром;
  • Ангара Аква с водяным контуром.

Особый интерес представляют две последние позиции, так как в них есть теплообменник, совместимый с любыми водяными системами отопления. Причем в качестве теплоносителя может использоваться не только обычная вода, а и антифриз (незамерзающая жидкость на основе пропиленгликоля).

Три основные характеристики Ангара Аква – это максимальная мощность (13 или 18 кВт), количество воды в теплообменнике (4 л) и тепловая мощность водяного контура (5 или 9 кВт).

Первое, самое заметное, отличие печи камина Ангара 12 Аква – это новый, модный дизайн. Ее максимальная тепловая мощность 16 кВт, а количество воды в теплообменнике составляет 10 литров. Увеличился не только водяной контур, топка также стала больше. Обзор в новой модели лучше.

Кроме этого, новая модель оснащена дожигателем, который находится перед теплообменником. Благодаря ему увеличивается КПД печи и снижается количество сажи, отложенной на теплообменнике. Стоит такой аппарат 700 долларов.

как отопить загородный дом без газаВариантов как отопить загородный дом без газа много — электрика, тепловые насосы, гелиосистемы, твердотопливные и жидкотопливные котлы, печи.

О том, чем лучше отапливать дачу зимой читайте здесь.

Особенности печей с водяным контуром

Этот вид печей может использоваться как основной источник тепла, и как резервный. Трубы теплообменника обычно располагаются между стенками топливного отдела. Теплоноситель может содержать в себе большое количество воды, которые постоянно циркулируют по трубам. Жидкость нагревается за счет сгораемого топливного материала. (См. также: Печи мета)

При желании к теплоносителю подключаются необходимые элементы системы трубопроводов и специальные датчики, которые будут регулировать количество подаваемой воды для того, чтобы обогревать полы или использовать воду в бытовых ежедневных нуждах.

Портал камина может быть оформлен в разнообразных стилях – это зависит от желания покупателя. Но всегда можно подобрать модель, которая как нельзя лучше впишется в интерьер комнаты, где будет расположена печь-камин.

Достоинства печей-каминов

Среди основных преимуществ использования подобного оборудования выделяют несколько пунктов.

  • Формирование приятной обстановки в помещении.
  • Высокая скорость прогревания.
  • Возможность совмещать с уже действующими системами отопления.
  • Обустройство практически в любом месте, главное – соблюдать правила Пожарной безопасности.
  • Простоту применения с теплообменниками, абсолютную автономность.
  • Работу от доступного и недорогого вида топлива.
  • Многофункциональность. Это и отопительный прибор, и оборудование для приготовления еды.

водяной камин

Регулируемая система «Чистый огонь» – как это работает

Камин «Ангара» относится к очагам длительного горения пиролизного типа, имеющим дополнительную камеру дожига. Увеличенный КПД печи-камина достигается при помощи системы, используемой в тепловой пушке, называемой ещё котлом Павлова, открывшего способ безотходного использования твёрдого топлива. Максимальная температура достигается путём взрыва газов, смешивающихся с кислородом.

Система Чистый ОгоньСистема Чистый Огонь

Пониженное содержание кислорода в основной камере способствует не горению поленьев, а тлению их. В результате этого процесса происходит распад топлива с повышенным образованием газов, перетекающих в камеру дожига, где приток кислорода больше.

В результате химической реакции кислорода с газами происходит окисление. Апогеем реакции является взрыв с выделением большого количества тепла. Так одно полено даёт тепло дважды. Пиролизный способ протапливания более экономичен, практически безотходен. Выбросы углекислого газа от печи-камина в атмосферу сводятся к нулю.

Силу взрыва регулируется интенсивностью поступления кислорода в камеру дожига. «Чистый огонь» в данном случае не имеет никакой мифической подоплёки. Из курса физики известно, сто самый чистый огонь голубого цвета. Таким он становится при неимоверно высоких температурах, в которых даже молекулы плавятся. Именно такой цвет огня получается при взрыве в камере дожига.

Выбор топлива для печей с водяным контуром «Metafire» ограничивается древесиной натуральной и прессованной. Гранулы-пеллеты больше дают большую теплоотдачу. Относятся они к эгкологически чистому биотопливу. Система дожига, работающая в печах компании «Мета» любое топливо делает чистым и экономически выгодным.

Виды каминов

Печь-камин на дровах

Такая модификация появилась вследствие естественного желания заменить обычную дровяную печку загородного дома на эстетичный камин. Для этого нужно было повысить его КПД.

Задача была решена тремя конструктивными усовершенствованиями:

  1. Приток воздуха в топку не через открытую фронтальную плоскость, а через колосники снизу. Интенсивность горения топлива регулируется положением шибера в поддувале.
  2. Портал закрыт прозрачным термостойким стеклом. Через него свободно проходят инфракрасные лучи, обогревая всю комнату.
  3. Сверху топки установлен теплообменник.

дровяные

Пеллетный камин

Альтернативный вариант разработан после изобретения пеллет — гранулированного топлива из торфа, органических отходов деревообрабатывающей промышленности, сельского хозяйства. Стандартизация размера нового вида биотоплива позволила максимально автоматизировать процесс сжигания.

Периодичность обслуживания аквакамина изменилась от нескольких часов до месяца. Розжиг, контроль, регулирование процесса осуществляется встроенным контроллером.

Конструкция любой пеллетной печи состоит из нескольких систем:

  1. Хранилище с гравитационной системой подачи топлива. По мере расходования гранулы осыпаются вниз по наклонной поверхности, к которой подключен вибрационный механизм.
  2. Топливопровод с вакуумным насосом или шнековый дозатор.
  3. Встроенный приемный бункер камина.
  4. Камера сгорания с контролем пламени.
  5. Периодическая очистка дымохода и зольной камеры пружинными механизмами.

По мере выгорания пеллет из встроенного бункера подается топливо. Интенсивность подачи гранул автоматически регулируется в зависимости от заданной температуры в помещениях и изменения погодных условий.

При опустошении бункера периодически включается подача биотоплива по топливопроводу из хранилища, размеры которого определяют длительность работы всей системы без перезагрузки.

дровяные

Отрицательные стороны печей-каминов

Как и любая продукция, эта обладает и недостатками:

  • потребность в постоянном наблюдении – работающую печь недопустимо бросать без присмотра;
  • наличие принудительного источника циркуляции (насоса), без которого система просто не будет выполнять свои функции;
  • если устройство отключится, а печь-камин при этом будет продолжать работать – это приведет к поломке;
  • в ситуации, когда летом нужно приготовить еду, придется отапливать дачу.

Особенности первого протапливания

Топка камина-печиТопка камина-печи

Корпус и теплообменник печей-каминов мета покрывается специальным жаростойким лаком. Но на производстве закалка его огнём не проводится, поэтому первое протапливание сопровождается выделением специфического запаха.

В процессе кратковременного протапливания лаковое покрытие печи-камина получает должную закалку. Лак становится более прочным.

Первый раз в топку необходимо положить всего 2 полена. Их масса не должна превышать 3 кг. Большая закладка топлива при первом протапливании может повредить лаковому покрытию  печи-камина.

Оборудование целесообразно использовать со всеми предусмотренными для него функциями, поэтому первый розжиг камина с водяным контуром производится только после монтажа отопительной системы и заполнения её водой.

 Установка камина-печи

Простота установки Ангара Аква 12Простота установки Ангара Аква 12

Делать под печь заливку фундамента или усиливать балки уже имеющегося – это зависит от  конструкции самого фундамента и его расчётной выносливости, заложенной при проектировании дома.

Идеальным временем установки печи-камина является время строительства нового дома. Вес печи без каменной или кирпичной кладки увеличивает нагрузку на фундамент незначительно.

Каменный портал печи-камина или кирпичная кладка печи серьёзно увеличивают нагрузку на несущие опоры фундамента. Ставить массивный камин на 2 этаже опасно.

Исключение – кирпичный дом с бетонными перекрытиями, но дополнительная нагрузка так же должна быть предусмотрена заранее.

Печная смесь

Усилением бетонной плиты под портал камина служит постамент из печной смеси. Бетон менее вынослив к постоянному повышению и понижению температур, чем глина. Бетонная смесь непригодна для облицовки печей, каминов.

Бетонный раствор быстро растрескается, корпус печи-камина будет быстро остывать. Состав печной смеси – это песок и глина в определённой пропорции. Для самостоятельного составления раствора придётся проводить несложные опыты по соотношению песка и глины.

Печная смесьПечная смесь[ads-mob-1][ads-pc-1]

В небольших ёмкостях разводятся растворы с разным долевым соотношением песка, глины и воды. Скатываются шарики и оставляются при комнатной температуре до полного высыхания. Полностью просушенные глиняные шарики кидаются на камень или бетонную плиту. Пропорция того, который не рассыпался, является идеальной. Глиняные заготовки, потрескавшиеся в процессе сушки, в опыте не участвуют.

Чтобы не забыть, какая пропорция смеси соответствует конкретному шарику, необходимо присоединить к нему записку с составом. Универсального рецепта составления раствора с не существует, потому что глина в каждом районе разная. Для одного её вида песка требуется больше, для другого меньше. Готовая сухая печная песчано-глиняная смесь есть в любом строительном магазине.

Стили и исполнение

Сами по себе печи-камины Мета, в том числе и Ангара 12 с водяным контуром имеют интересный и привлекательный внешний вид. Такие конструкции одинаково хорошо впишутся как в традиционный классический интерьер, так и в более современную гостиную.

При желании и умении можно обложить чугунную или стальную каминную топку кирпичом. Тем самым вы своими руками образуете портал, который будет нести не только декоративную функцию, но и позволит выгодно аккумулировать тепло и продолжать отдавать его в пространство дома.

Угловая печь-камин в кирпичом доме

Также такое обрамление можно декорировать различными материалами. Они могут быть как достаточно бюджетными, так и более дорогими. облицевать камин бюджетно можно с помощью краски или декоративной штукатурки. Однако при покупке таких материалов обратите внимание на то, чтобы они были жаропрочными.

В среднем ценовом диапазоне находятся такие облицовочные материалы для печей и каминов как; керамогранит, металл, стекло и искусственный камень. Все эти покрытия также должны быть огнеупорными и прочными.

Самая дорогая облицовка выполняется природными минералами и изразцами. Особенно интересно и стильно будет смотреться мраморный или гранитный камин в гостиной дома.

Облицовка пола и стен керамической плиткой

При покупке топки, особое внимание уделите не только характеристикам выбранного очага, но и его исполнению. Важно чтобы он соответствовал заданному на кухне, в гостиной или любом другом, выбранном для установки помещении стилю.

Новый камин Мета Ангара 12

Печь Ангара Мета с водяным контуром – это отличное решение для дачи или частного коттеджа. Такую топку при правильном выборе мощности, места и подключении можно использовать не только в качестве дополнительного, но и основного источника отопления. При этом не следует забывать о том, что за таким оборудованием необходимо осуществлять полный контроль и при возможности полностью автоматизировать все процессы – это позволит избежать перегрева оборудования и его выхода из строя.

Печь-камин Мета Ангара 12 с водяным контуром

В данном видео подробно рассматривается монтаж печи-камина Ангара-12 с водяным контуром отопления или рубашкой своими руками в доме:

Альтернатива – электрокамин

Альтернативой водяному камину может служить электрокамин. Он станет ярким акцентом интерьера дома или городской квартиры. Электрические камины нового поколения работают на воде – чтоб абсолютно безопасно и экологично. Некоторые модели электроочагов имеют функцию обогрева. Они не смогут отопить большой дом, но быстро прогреют помещение до 20 м2. С недавнего времени на российском рынке появились уникальные модели кассетных электрокаминов, которые работают напрямую от водопровода. Это обеспечивает непрерывное горение камина. Такие модели можно выкладывать в линию любой длины.

Электрокамины

На фото: электрокамины

Плюсы электрокаминов:

  • безопасность;
  • экологичность;
  • простота монтажа;
  • можно устанавливать даже в обычной городской квартире.

Минусы

Электрокамин не сможет обогреть помещение большой площади, его основная функция – украшение и дополнение интерьера, а также создание уюта в доме.

Изготовление своими руками

Возведение камина без наличия соответствующего опыта возможно при наличии подробных чертежей с указанием порядной укладки кирпичей. Сначала заливают бетонный фундамент или выкладывают его из блоков до уровня чернового пола. Сверху устраивают гидроизоляцию из рубероида.

Для топки желательно использовать шамотные изделия. Теплообменник желателен из чугуна, но подойдет сварной регистр труб с толщиной стенки минимум 4 мм. Соединения теплообменника с трубами отопления должны находиться за пределами топки.

Остальное возводят из огнеупорного кирпича на глиняном растворе. После формирования свода сверху монтируют дымоход. Его можно построить без труб из кирпичей с тыльной стороны камина на собственном фундаменте.

Перед розжигом после окончания строительства надо подождать две недели. Затем заполнить систему водой. Первую топку провести в щадящем режиме, постепенно увеличивая пламя.

германия

Установка печи-камина + видео

Чтобы обезопасить себя и свое жилище от возникновения опасных ситуаций, монтаж каминов должен происходить в строгом соответствии регламенту и с соблюдением правильной технологии.

камины с водяным контуром для отопления

В первую очередь разрабатывается проект, затем осуществляются работы в следующей последовательности:

  • подготовка основания (изоляция рядом кирпичей или металлическим листом 12 мм);
  • установка чугунной топки;
  • прокладка дымоотводящей трубы;
  • устройство портала, внешняя облицовка.

Для оборудования современных продуктов из металла не требуется много времени. Главное правило, которого необходимо придерживаться: располагать печь в отдалении от стен (на 20-30 см) даже в том случае, если он облицован негорючим материалом.

Для аппарата не нужен фундамент, только невысокое основание, обложенное пожаробезопасными элементами (лист минерита, стали или кафельная плитка).

Подключение к отопительной системе

Существуют две схемы монтажа:

  • с «нуля»;
  • в уже существующий агрегат.

Для осуществления второго варианта придется приложить больше усилий, требуется разобрать печь-камин, спроектировать и подобрать правильную конструкцию и размеры теплообменника, а затем грамотно все собрать обратно.

Аппарат с водной рубашкой имеет разные схемы подключения:

  • открытая реализуется под напором около 1,5 бар, а толщина стенки присоединяемой трубы должна соответствовать 4 и более миллиметрам;
  • закрытая способна выдержать показатель в 2,5 атмосферных давления с перегородкой от 6 мм.

Если структура организована по системе естественной циркуляции, то не исключена ситуация с закипанием жидкости. Чтобы этого избежать, придется поставить насос.

Стоимость камина с водяным контуром

Стоимость самого печи-камина  от компании «Мета» варьируется в пределах 35-45 тыс. руб. Водяной контур требует установки в комнатах дома отопительных радиаторов и соединяющих их в общую систему труб. Что при самостоятельном монтаже увеличит стоимость на 15-20 тысяч в зависимости от количества секций радиаторов.

Типовая схема подключения печей-каминов АКВА к системе отопленияТиповая схема подключения печей-каминов АКВА к системе отопления

Подготовка места для камина и устройство дымохода добавит к стоимости системы отопления ещё около 30 тыс. руб. Так что установка камина с водяным контуром обойдётся в пределах 100 тыс. руб.

[ads-pc-2][ads-mob-2]

Рекомендации по эксплуатации и уходу

Использование огня в доме однозначно подразумевает повышенное внимание к пожарной безопасности. Кроме дровяного ящика, рядом с камином не лишним будет ведерко с песком и огнетушитель.

Методика обслуживания практически не отличается от традиционных приемов:

  • периодически контролируйте уровень или давление воды;
  • дважды за год очищайте дымоход от сажи;
  • регулярно удаляйте золу;
  • протирайте стекло камина специальными жидкостями;
  • перед сезонным запуском проводите ревизию трубных соединений;
  • зимой перед отъездом из загородного дома сливайте воду из всех труб.

печь камин с водяным контуром отопления купить

Видео: Очистка стекла печи-камина от сажи и нагара

Ангара Аква 12 - описание печи-камина фирмы "Мета"

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Где можно купить камины с водяным контуром

Приобрести камины можно у специализированных компаний, которые не только помогут выбрать подходящую модель, но и доставят все материалы по указанному адресу, и после выполнят все необходимые работу по монтажу конструкции.

Правила эксплуатации печей

При использовании камина с водяным отоплением для дома не следует:

  • использовать иные виды топлива, не предназначенные для выбранной модели;
  • применять в целях растопки пожароопасные горючие жидкости;
  • подкладывать дрова, которые по своим размерам намного превышают габариты камеры;
  • оставлять без внимания появление трещин на стеклянных поверхностях;
  • использовать элементы устройства с целью высушить одежду или другие материалы;
  • класть предметы, которые могли бы воспламениться от близкого контакта ближе, чем на 1,5 метра от нагретой поверхности;
  • переполнять места для хранения топлива поленьями и вещами, которые могут зажечься;
  • перегружать камеру, закладывая чрезмерное количество дров;
  • ликвидировать пламя внутри с помощью воды;
  • пытаться самостоятельно переделать печь-камин или пользоваться им не по назначению;
  • удалять еще не потухшие угольки и золу;
  • оставлять работающее устройство без присмотра;
  • перекрывать дымовые каналы в процессе горения дров.

Ни в коем случае нельзя допускать до обслуживания аппарата детей.

печь камин с водяным контуром для отопления
