Котел длительного горения своими руками – изготовление и монтаж, рейтинг 11 лучших котлов

Если у вас не хватает денег на покупку твердотопливного котла длительного горения – вы без проблем можете сделать его своими руками, если у вас в хозяйстве имеется старая стальная бочка или газовый баллон, для этого нужно…

Содержание

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

  • брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
  • брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
  • березовый уголь – такой же, как для мангала;
  • переработанный мусор со свалок;
  • топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
  • обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

  • закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
  • внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
  • теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Описание

Котлы на твердом топливе в промышленной форме появились не так давно, однако способ отопления при помощи твердого горючего известен людям с давних времен. Устройства, которые поддерживают процесс более суток, получили название агрегатов длительного горения.

Подобные устройства отличаются видом используемого топлива – на дровах или угле. Оба варианта можно использовать как для отопления, так и для горячего водоснабжения.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время).

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

  1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
  2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
  3. Пиролизные котлы.

Разновидности устройств и их характеристики

Отопители бывают таких типов:

  1. Классические. Нагнетают кислород в топку вентилятором. Это позволяет регулировать интенсивность выработки тепла.
  2. Верхнего горения. Характеризуются меньшим КПД. Особенностью является большая топка, в которой сжигание сырья происходит сверху вниз. При этом тепловая нагрузка распределяется равномерно, но вода нагревается медленно.
  3. Пиролизные. Характеризуются высоким КПД. Энергия генерируется не в процессе сжигания топлива, а при тлении газа. Он продолжает гореть в другом отсеке, обеспечивая долгий нагрев.
  4. Шахтные. Топочная камера устроена вертикально, занимает половину площади. Сжигание сырья начинается снизу. Верхние слои угля постепенно проседают, смешиваясь с золой, что обеспечивает медленное тление.

От теории к практике

Для начала напомним нашим читателям, почему Perelesnik решил сделать твердотопливный котёл самостоятельно, а не пошёл покупать готовый в магазине.


PerelesnikПользователь FORUMHOUSE

После того, как я сделал такой котёл, мне больше не нужно думать о множестве вещей. Например, для работы моего котла не нужна классическая дымовая труба, т.к. тяга и так достаточна. На его работу не влияет атмосферное давление, приток воздуха, температура и влажность как внутри, так и снаружи помещения. В котёл можно закладывать влажные некондиционные дрова и не нужно выбирать определённые сорта твёрдого топлива.

Кроме этого, котёл не нуждается в регулярной чистке от сажи и дёгтя. Также не требуется часто подбрасывать топливо. Т.к. котёл стабильно работает на разных режимах горения, а топливо сгорает полностью. Все конструкционные элементы котла – колосники, водяная рубашка – долговечны и не прогорят. И это ещё не весь список.

Конечно, котёл не работает сам по себе. В ходе эксплуатации отопительного прибора пользователю экспериментальным путём пришлось нащупывать ряд нюансов, благодаря которым котёл «заработал на полную катушку». Это: момент загрузки и укладки топлива, его правильный розжиг, регулировка оптимальной подачи воздуха и т.д. Но это стоило затраченных усилий, т.к. чем лучше знаешь принцип работы любого оборудования, тем выше от него отдача. По мере накопленного опыта процесс обслуживания доводится до автоматизма.

Как и у любого, грамотно спроектированного механизма, у данного котла есть «фишка», благодаря которой достигается высокая эффективность его работы. Это т.н. «J-труба» — сердце ракетного котла.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Схема котла длительного горения

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Отливка ракетной трубы

Помимо расчёта оптимальных размеров ракетной трубы, нашему пользователю нужно было определиться с материалом, из которого её можно изготовить. Дело в том, что «J-труба» должна длительное время работать при температурах около 1000°C. Поэтому материал, из которого она будет изготовлена, должен быть жароустойчивым и с низкой теплопроводностью. При этом сама «J-труба» должна иметь небольшие габариты.

Что и говорить — задача не из простых. Сразу отпали дымоходные трубы – они не выдержат такие температуры. Металл, даже жаростойкая котловая нержавейка, тоже долго не протянет при таких условиях. Был ещё один вариант — сложить трубу из огнеупорного кирпича (например, шамотного), но это повлечёт за собой целый ворох забот. Придётся делать большой теплообменник, затем корпус котла и т.д. В результате котёл, одним из преимуществ которого является компактность, вырастает до огромных размеров.

Всем, кто захочет последовать по стопам Perelesnikа, следует учесть один нюанс.

Если принять вынужденное увеличение габаритов котла, а под такой агрегат найдётся место в доме, линейное увеличение всех размеров приведёт к дополнительному расходу всех материалов и, следовательно, денежных средств. Поэтому «J-труба» — это не тот узел, на котором следует экономить.

Взвесив все «за» и «против», пользователь остановился на одном варианте материала для трубы — керамике. Дело осложнялось тем, что пойти и купить готовое изделие не представлялось возможным. Оставалось одно — засучить рукава и с головой окунуться в эксперименты по подбору оптимального состава керамики. Забегая вперёд, скажем, что Perelesnikу удалось самостоятельно разработать состав, который можно отлить в форму, не опасаясь, что в процессе формовки он пойдёт трещинами. Состав керамики получился настолько удачным, что в нём можно было расплавлять гвозди без разрушения материала.


Perelesnik

Самое интересное, что на одной фирме, занимающейся изготовлением керамических изделий, также пытались сделать такой состав. Два месяца поисков не увенчались успехом. Изделие разрывало.

В высокотемпературный состав, разработанный нашим пользователем, входят следующие компоненты:

  • Шамот – 40%. Процентное содержание шамота можно увеличить.
  • Глина – 50%. Требуется жирная глина, которую можно обжигать при температуре не меньше чем в 1100°C.
  • Каолин – 10%. Если состав после двух отливок продолжает прилипать к форме, то процентное содержание каолина можно уменьшить.

Также в состав добавлялись доли процента дефлокулянтов: поверхностно-активных добавок, препятствующих слипанию мелких частиц и обеспечивающих текучесть массы. В частности, использовалась кальцинированная сода и жидкое стекло.


Perelesnik

Сколько конкретно добавлять дефлокулянта, зависит от текучести шликера. На одно ведро примерно уходило 1 столовая ложка кальцинированной соды и 1.5 ложки жидкого стекла. Главное — чтобы шамот не выпал в осадок, а на поверхности шликера не было воды. Если переборщить с добавками, то шликер приобретает студенистую консистенцию. Это плохо для литья. Смесь (её консистенция) должна быть похожа на ПВА клей. Если отстоять массу 2 часа, то в шликере ничего не должно расслаиваться, оседать или всплывать.

Итак, после того как состав смеси был подобран, пришёл черёд отливать «J-трубу». Для удобства литья вертикальный участок трубы разделили на 2 части. Сам процесс наглядно виден на следующих фото:

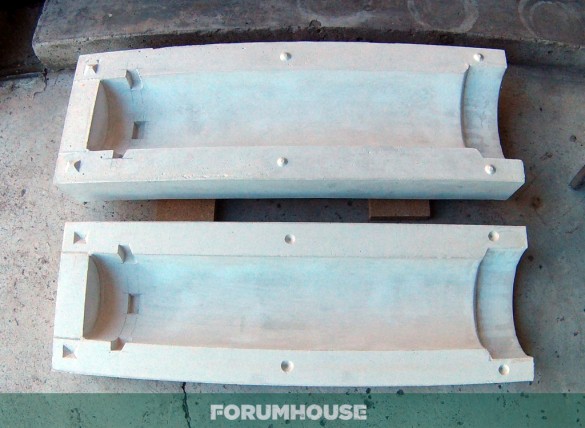

Форма

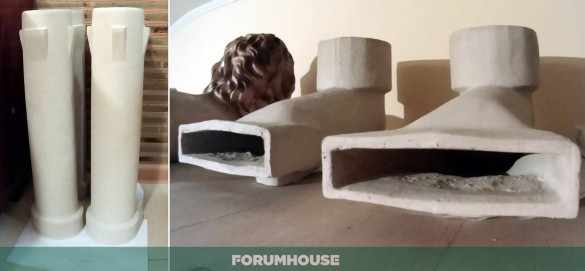

Отливки

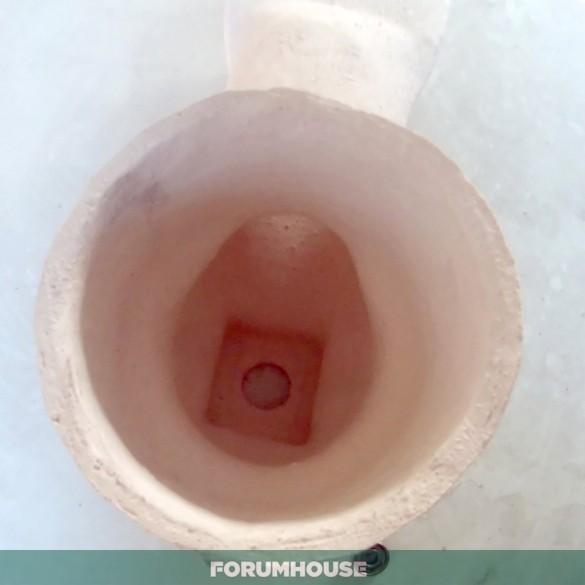

Нижняя часть трубы

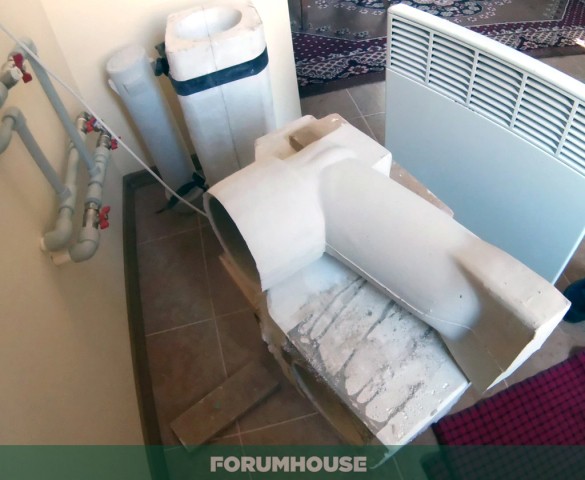

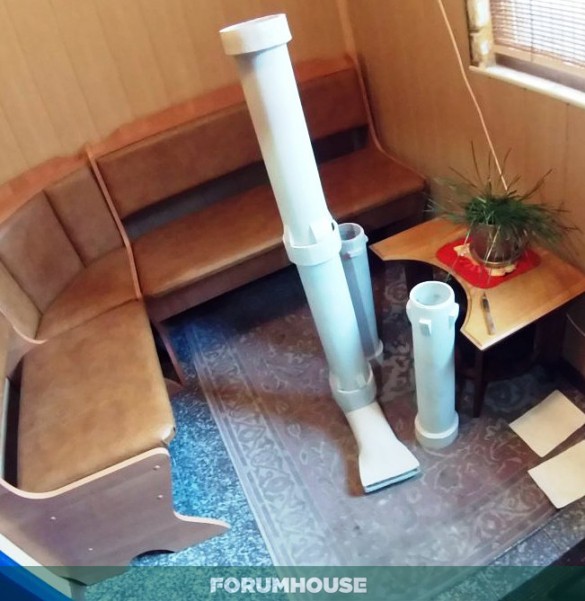

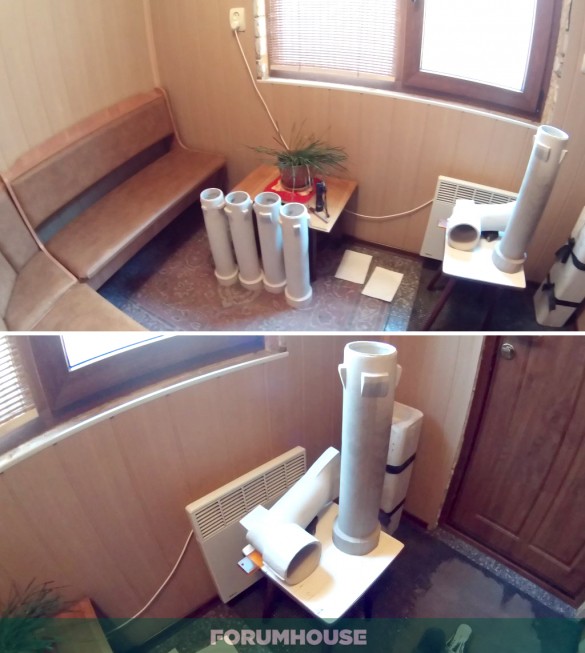

Труба в собранном виде

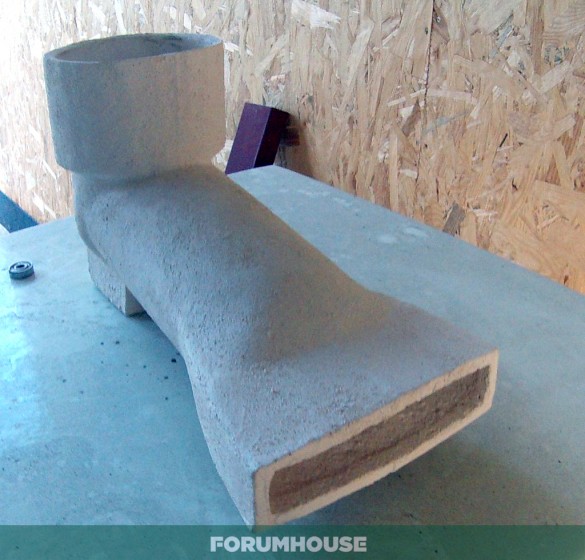

Обжиг производился при температуре 1100°C. На выходе получилась звенящая, толстостенная керамика, по внешнему виду неотличимая от промышленных изделий. На отливку 1 детали уходило 3 дня, включая саму заливку и последующую разборку формы. Затем заготовки несколько дней сушили и только потом обжигали.

Впоследствии технология отливки была усовершенствована и поставлена на поток. Конструкция котла получилась настолько удачной, что наши пользователи решили его повторить и заказали у Perelesnikа комплект «J-труб».

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

Строение и принцип работы твердотопливного котла

  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Чертеж с размерами для создания твердотопливного котла своими руками

Котел длительного горения - вид в разрезе

Котел длительного горения — вид в разрезе

Преимущества и недостатки

Из-за крупных габаритов, сложности схемы конструкции, такой агрегат рационально использовать для обогрева большого коттеджа. А вот для небольшой дачи этот вариант не подойдет, так как не оправдает экономичности.

Плюсы

  • высокий КПД (около 95%);
  • автономность отопительной системы;
  • экономичность;
  • надежность и долговечность;
  • высокая эффективность;
  • доступность топлива;
  • экологически чистый вариант отопления дома;
  • универсальность топлива (угли, дрова, опилки, пиллеты).

Читайте наш материал о том, какие котлы длительного горения лучше.

Минусы

  • громоздкость конструкции;
  • под устройство необходимо оборудовать специальное помещение;
  • сложность конструкции и монтажа;
  • необходимость в постоянной чистке.

Котел длительного горения не обязательно покупать в готовом виде, ведь его цена в разы выше обычных печей. Такую конструкцию можно сделать самостоятельно, если иметь хоть небольшой опыт в строительстве и ремонте.

Внешний вид самодельной конструкции

Внешний вид самодельной конструкции

У самодельной конструкции, по сравнению с заводским аналогом, есть ряд преимуществ:

  • низкая себестоимость;
  • возможность сделать котел универсальным для любого вида топлива;
  • возможность усовершенствования конструкции и добавления мощности.

Единственной сложностью является придание цилиндрической формы котлу. Без вальцовочного станка такую форму металлу придать очень сложно.

Но есть неплохое решение. Можно использовать пустые баллоны для пропана или любую трубу подходящего диаметра. Следует выбирать трубы, толщина стенок которых не менее 5 мм.

Для деревни и маленькой дачи можно сложить небольшую кирпичную печь и радоваться ее эффективности. А вот для большого коттеджа такой вариант  будет менее практичен, так как потребует большого запаса дров на зиму. Уход за обычной печью, по сравнению с котлом длительного горения гораздо сложнее, а большие перепады температуры в комнатах, отдаленных от печи и вовсе не позволяют организовать комфортный микроклимат в доме.

В случае, если у вас недостаточно денег на создание полноценной отопительной системы для дома, или само строительство такой системы является нецелесообразным — гораздо разумнее в этой ситуации будет сделать твердотопливный котел длительного горения своими руками и не переживать по поводу его сохранности и эстетичности внешнего вида.

Как избежать проблем при строительстве и эксплуатации

фото 10

Оборудование устанавливают только на бетонное основание. Стальной прокат не выдерживает вес и котел проседает. Это приводит к потере плотности соединений и повреждению труб.

Использовать самодельную дверь для топки и зольника не рекомендуют. Малейшие неровности снижают эффективность сжигания дров.

Кроме того, возможно выпадение углей через щели с последующим возгоранием. При самостоятельном изготовлении дверцы ее делают строго под отверстие, обеспечивают заслонками и теплоизоляцией между слоями.

Если котел с теплообменником используют в локальной отопительной сети, циркуляционный насос устанавливают на обратку. Так устройство работает в щадящем режиме на протяжении 6 или более лет. Для решения проблемы низкотемпературной коррозии на байпасе (перемычке) устанавливают трехходовой термостатический клапан и настраивают на 55 градусов.

Стойкий запах креозота и задымление в котельной говорят о низком качестве топлива. Дешевые деревянные шпалы не подходят для обогрева и образуют зольно-угольные остатки на стенках менее, чем за сутки горения. Чтобы исключить теплопотери через дымоход, последний оборудуют заслонкой. Она предотвращает выход нагретого воздуха, снижает скорость сжигания топлива.

Особенности загрузки топлива и эксплуатации

Сборка системы отопленияСборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутриТопка изнутри

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательности.

Загрузка котлаЗагрузка котлаПробная топка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. ОбвязкаСистема отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Критерии выбора по типу

Отопительные приборы могут работать на угле, пеллетах, щепе, дровах, торфе.

Виды топилва

Основные критерии выбора:

  • мощность;
  • объем топочного отсека;
  • длительность работы на одной загрузке;
  • особенности установки и подсоединения к системе;
  • управление;
  • правила эксплуатации и обслуживания.

Классический пиролизный котел своими руками можно изготовить как с верхним, так и с нижним горением (шахтный). Для монтажа узлов, обеспечивающих автономность, нужно обладать навыками и опытом.

Проще собрать прибор типа Булерьян, в котором не используют блок управления, автоматику.

Подключение и установка

Аппарат можно установить и подключить самостоятельно. Метод монтажа подбирается в зависимости от нескольких особенностей твердотопливного котла:

  • Наружные стенки топки могут сильно нагреваться даже если вокруг нее имеется водяная рубашка;
  • Самодельные изделия имеют одинарные стенки.

Котел не должен быть установлен ближе, чем на полметра от примыкающей стены. В том случае, если она сделана из горючего материала, нужно обеспечить дополнительную защиту из кирпичной кладки или листов оцинковки в совокупности с асбестовой прокладкой.

Затем между перекрытием и дымоходом оставляют пространство шириной не менее 25 сантиметров, которое заполняют базальтовой ватой и зашивают оцинковкой.

заливаем фундамент

К тому же необходимо сделать правильный фундамент, ведь аппарат обладает большой массой, которая существенно увеличивается после закладки большого количества топлива. Обычно его делают из армированного бетона, заполняя щебнем. Потом к котлу присоединяют заранее подготовленный своими руками дымоход и подключают его к водяному контуру.

Схема подключения к водяному контуру:

подключение к водяному контуру

Полезное видео

В видео представлена одна из схем создания твердотопливного котла с минимальными затратами.

Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

Александр Николаев, г. Сыктывкар

«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

Николай Платонов, г.Сургут

Различия в работе обычного и пиролизного котлов

Различия в работе обычного и пиролизного котлов

«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Андрей Ширшов, г.Тюмень

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Меры безопасности!

Чтобы такой котел действительно был эффективным и экономичным вариантом отопления, прослужил долгую службу и не стал причиной ожогов или аварий в доме, учитывайте основные моменты противопожарной безопасности.

ТТ котел

ТТ котел

  1. Необходимо следить за температурой в системе и не допускать его перегрева.
  2. Нельзя устанавливать запорный вентиль на трубопроводе.
  3. Рядом с котлом нельзя держать легко воспламеняющиеся предметы.
  4. Необходимо следить за вентиляции в помещении.
  5. Для котла нужно оборудовать отдельное помещение.

На этапе подготовительных работ, продумайте место, где будет установлен котел.

В идеале, конечно, оборудовать отдельную котельную, ведь  эксплуатация ТТ котла длительного горения несколько  отличается от привычной кирпичной  печи  на дровах. Да и внешне  этот агрегат не будет радовать глаз, и служить украшением  дома.

Учитывая, что твердое топливо все-таки создает определенную грязь, ТТ котел длительного горения лучше устанавливать  нежилом помещении.

Но если его мощность небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной» с помощью кирпичной стенки.

Обязательно предусмотрите систему вентиляции в помещении, где будет происходить  эксплуатация  этим котлом. На постоянной  основе  с улицы должен поступать кислород.

Немного о контурах для ГВС

В силу своих особенностей любые твердотопливные отопители мало приспособлены для прямого нагрева воды на нужды ГВС. Тем не менее некоторые производители все же встраивают в свои изделия второй контур в виде змеевика. При этом схема двухконтурных твердотопливных котлов бывает разной, змеевик может располагаться внутри водяной рубашки и прогреваться от теплоносителя. В других моделях его помещают внутрь топливника либо над ним.

Оптимальный вариант – не помещать теплообменник внутрь дровяного теплогенератора, а готовить воду в бойлере косвенного нагрева, что будет служить одновременно и тепловым аккумулятором. Но приобрести подобное оборудование не всем под силу, поэтому пользователям все еще интересны двухконтурные агрегаты, хотя обеспечить все потребности в горячей воде они вряд ли смогут. Ниже представлена схема установки котла функцией подогрева воды для ГВС:

твердотопливный котел с функцией подогрева воды для ГВС

Голосование: какой твердотопливный котел самый лучший?

Что бы вы выбрали из твердотопливных котлов или посоветовали бы приобрести?

Bosch Solid 2000 B SFU 27

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Способ проверки перед запуском

Базовых навыков сварки достаточно, чтобы построить котел длительного горения с теплообменником без посторонней помощи.

фото 11

Подробная инструкция помогает собрать устройство с теплообменником для отопления дома площадью до 100 м2 при шести 7-секционных радиаторах из чугуна и разводке с 2 трубами.

В соответствии со СНиП, перед первым запуском котла выполняют 24-часовую гидравлическую проверку. Для этого:

  • запорную арматуру и краны открывают;
  • в систему запускают воду;
  • давление повышают до уровня 1,3 атм.

Простой метод помогает убедиться, что протечки отсутствуют. Обязательно проверяют участки резьбового соединения и сварные швы. Уровень давления должен сохраняться без изменений. При обнаружении любых неполадок котел отключают от сети отопления и устраняют проблемы.

Котлы длительного горения на угле

Давайте рассмотрим два вида котлов, работающих на одной загрузке топлива продолжительное время:

  1. Полуавтоматические котлы — пользователь загружает топливо в котел и производит розжиг. Последующим процессом горения уже управляет автоматика (контроллер с вентилятором).
  2. Автоматические котлы — здесь ко всему описанному выше добавляется подача топлива из бункера. В подразделе о пеллетных котлах как раз описан автоматический котел.

Полуавтоматический и автоматический котелПолуавтоматический и автоматический котел

Автоматический котел имеет более сложное техническое устройство, чем полуавтоматический.

Например, сгорание топлива внутри автоматического котла происходит не в большом объеме топки, а в маленькой ретортной горелке.

Топливо к этой горелке подается из бункера при помощи шнека.

Чтобы вся эта техника работала без перебоев, необходимо использовать уголь определенной фракции.

А в нашей стране это не всегда удобно. Сегодня он есть в наличии, а завтра нет.

Смотрим обзор автоматического котла:

Преимуществом полуавтоматических котлов является их более простое устройство.

В общем, если снять с такого котла вентилятор, то он ничем не будет отличаться от обыкновенного.

Некоторые модели полуавтоматических котлов можно переоборудовать под энергонезависимые системы отопления.

Для этого на него вместо вентилятора устанавливается термостатический регулятор тяги с цепочкой.

Термостатический регулятор тяги котлаТермостатический регулятор тяги котла

Для полной энергонезависимости в система отопления должна быть гравитационной, то есть в ней теплоноситель должен циркулировать без применения насосов.

Видео о таком котле смотрите ниже:

Кроме этого, разные модели полуавтоматических котлов работают по схеме с верхним или с нижним горением топлива.

Верхнее горение топлива имеет ряд недостатков, которые описаны выше в подразделе о котлах на дровах. Тут все остается тем же самым кроме топлива.

Теперь перейдем к описанию недостатков этих котлов:

  • Большая стоимость — хороший полуавтоматический котел будет стоит как минимум в 1,5 раза больше своего «обычного» собрата. Автоматические котлы дороже в 3-4 раза и их применяют в основном на больших объектах.
  • Техническая сложность — здесь «чемпионами» являются автоматические котлы, в которых есть множество проблемных узлов. Например, шнек бункера часто клинит из-за плохого качества топлива.Обслуживать такие отопительные аппараты может только сервисный инженер. В полуавтоматических котлах проблемы могут возникать из-за поломок вентилятора или контроллера.
  • Большие габариты и вес — например, «полуавтомат» мощностью 25 кВт может весить больше 250 кг. А у автоматических котлов вес может легко преодолевать 500 кг, не считая веса топлива в бункере.

Цены на котлы и стоимость изготовления

Сегодня на рынке представлен достаточно широкий ассортимент твердотопливных котлов длительного горения. Благодаря этому можно подобрать модель с наиболее подходящими характеристиками и по доступной цене. Так, минимальная стоимость котла составляет около 25000 рублей, а максимальная может превышать 50000 рублей.

Однако при недостаточном количестве средств можно заказать изготовление котла мастеру либо заняться этим самостоятельно. Последний вариант обойдется наиболее выгодным с экономичной точки зрения. Ведь материалы стоят сравнительно дешево, а схемы не представляют собой ничего сложного. Заготовки могут обойтись примерно в 10-15 тысяч рублей.

Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
