Трап для душа – это сливное отверстие, которое монтируется в полу ванной комнаты под плиткой и используется в сборных стационарных душевых кабинах, которые не

Содержание

Разновидности трапов, их особенности и отличия

Сливные устройства данного типа различаются внешне, по внутреннему строению и по высоте. Декоративные решетки — единственная видимая часть, и, конечно, в первую очередь мы оцениваем их форму, а она может быть круглой и овальной, квадратной и прямоугольной, в виде треугольника или длинного лотка.

Решетки для трапов изготавливаются из разных материалов. Наиболее прочная, качественная и доступная по цене — из матовой или полированной нержавеющей стали. Используется также закаленное стекло, хром, латунь. Менее долговечная, но зато дешевая — пластмассовая. Пластик исправно отслужит положенный срок, но по сравнению с той же нержавейкой будет выглядеть слишком бедно.

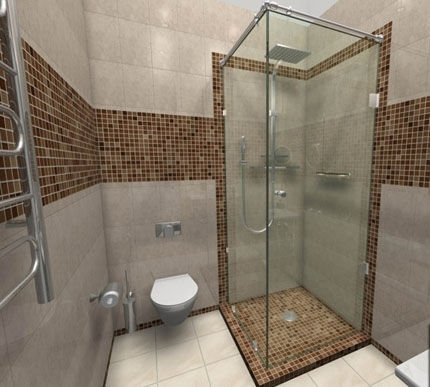

Душ со сливным трапом в полу

Открытый душ без поддона визуально делает ванную комнату более просторной. В помещении стандартного размера оптимальным будет его расположение в углу

Решетку, как правило, выбирают, полагаясь на собственный вкус… А вот более основательно и объективно следует присмотреться к разнообразию трапов в зависимости от типа водоприемного устройства. Классификация тут такая:

  • Точечные. Представляют собой небольшую по площади водоприемную воронку, закрытую решеткой. Устанавливаться могут в любом месте: в центре, любом из углов, непосредственно под душевой лейкой и т.д.;
  • Линейные. Водоприемная часть выполняется в виде лотка, по аналогии перекрытого решеткой. Их монтируют как вдоль стенок кабинки, так и в центре душевой.

Самыми мощными по объему принимаемой сточной воды являются линейные трапы. Они регулируются по длине, их пропускную способность легко рассчитать в соответствии с расходом воды. Незаменимы в душевых, где одновременно моется несколько человек, и при использовании современных леек в стиле «тропический ливень».

Трап-лоток в душевой кабине

Трап в виде лотка может быть размещен как по центру или у стены, так и на входе. В этом случае помимо основной он выполняет и вторую функцию — создает на полу влажную зону безбарьерного типа

В комплект душевого трапа входят следующие основные элементы:

  • корпус (пластмассовый, стальной, чугунный);
  • съемная декоративная решётка (лицевая панель) и сито для улавливания волос и прочего мусора под ней — обе детали стоят сверху на корпусе трапа, опираясь на него;
  • водоприемная воронка с элементами герметизации (гидроизолирующая мембрана и прижимной стальной фланец для крепления);
  • сифон;
  • выводящий патрубок в нижней части, через который вода уходит в канализацию.

Теперь о материале, из которого изготовлен сам трап. Чугун устанавливают исключительно на промышленных объектах, в общественных бассейнах, банях. Минусы: сложный монтаж из-за тяжелого веса. Плюсы: прочность, повышенная пропускная способность.

Нержавеющая сталь — материал, удовлетворяющий требованиям для помещений с жесткими санитарно-гигиеническими нормами (больницы, детсады, столовые). Стальные изделия легко чистить и содержать в порядке.

В домашних условиях вполне можно эксплуатировать пластик, выбор материала не столь важен, хотя нержавеющая сталь, конечно, предпочтительнее. Она антикоррозийная, долговечная, надежная.

И наконец, учитываем при выборе трапа его высоту, которая варьируется в пределах 55-180 мм. От этого зависит, насколько уровень пола предстоит приподнимать. Не стоит стремиться минимизировать данную характеристику, так как у высоких трапов лучше пропускная способность.

Устройство душевого трапа

Трап — сложная конструкция. Он обеспечивает не только сток отработанной воды, но и ее фильтрацию от мусора, герметизацию стыковочной зоны, защиту от канализационных запахов, доступ к сливной системе для ревизии

Промышленностью выпускаются модели с регулируемой высотой горловины, их можно без проблем подогнать под имеющуюся толщину стяжки. Современные модели душевых трапов рассчитаны на температуру воды до +80-85 °С, решетки выдерживают вес до 300 и более килограммов.

Разновидности трапов, их особенности и отличия

Трап — прибор, используемый для отведения воды из встроенной душевой кабины. Сантехническая арматура производится из разных материалов.

Кроме отведения воды, трап улавливает мусор, предотвращает попадание зловонных газов в квартиру. Существуют устройства, размещаемые возле стены или в центре помещения.

Пристенный

Главное достоинство таких моделей — возможность скрытой установки. Их монтируют в крайней части помещения, решетка остается в стыке стены и пола. Узор напольного покрытия не нарушается. Уклон делают по направлению решетки, угол составляет 2 градуса. Пристенные трапы способны отводить больший объем воды, что отражается на цене.

Сантехнический прибор такого типа устанавливают при первичном или капитальном ремонте душевой и ванной комнат. Монтаж не вызывает затруднений.

Виды траповВиды трапов для душа.

Точечный

Такой трап имеет компактные размеры. Сечение сливного отверстия редко превышает 15 см. Пропускная возможность ниже, чем у пристенных моделей (до 25 л в минуту). Самыми востребованными являются прямоугольные и квадратные изделия, сочетающиеся с напольной плиткой. Реже монтируют круглые изделия.

Точечный трап размещают на любом участке пола. При этом создают равномерный уклон в сторону сливной решетки.

Линейный

Такие приборы имеют удлиненную прямоугольную форму. Их нередко называют душевыми каналами.

От классических моделей отличаются как внешним видом, так и конструктивными особенностями, к котором относят такие моменты:

  1. Строение водозаборного блока. Эта часть имеет вид узкого канала длиной 40-120 см. Он накрывается узкой защитной решеткой. Подсоединение к канализации осуществляют по прямой линии с незначительным уклоном, что считается хорошим вариантом при дефиците пространства в полу.
  2. Варианты размещения. Линейные трапы устанавливают по ширине или длине стационарной кабины. Допускается размещение возле входной двери. Уклон формируют по направлению к сливу.
  3. Скорость отведения стоков. Превышает таковую у предыдущих видов трапов, составляет 50 л в минуту. Этот вариант можно использовать для кабины с мощным душем.

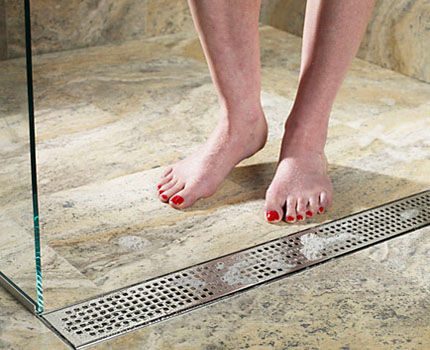

Трап для Душа линейныйЛинейный трап для душа.

Что такое трап для душа в полу под плитку?

Трап – часть канализационной системы импровизированной душевой кабины. Он собирает израсходованную в процессе мытья воду и направляет ее в общий стоковый трубопровод.

Устройство может монтироваться в пол или поддон, при этом работает оно по принципу простейшего сифона. Благодаря системе переливов пространство постоянно заполнено водой, препятствующей проникновению в помещение неприятных запахов.

Вертикальный трап для душа

Трап для душевой кабины под плитку выполняет еще одну важную функцию – задерживает мусор, который рискует попасть в водопровод и вызвать его засорение.

В конструкцию аппарата входят три основных элемента:

  • воронка-водоприемник с фланцем, куда поступают сточные воды;
  • съемная решетка, фильтрующая крупный сор;
  • сифон, создающий водный затвор внутри системы.

Трап размещают в специально созданном приямке – самой низкой точке напольного покрытия. Вода сюда поступает самотеком, обеспечивая удаление жидкости со всей площади поддона.

Вертикальный трап для душа

Апокалипсис − секретное оружие газлайтера

Что вам кажется самым болезненным? Ваш газлайтер ударит по больному месту своим секретным оружием. Он может:

  • Управлять вашими худшими страхами.
    «Ты такая толстая / фригидная / ранимая / сложная…»
  • Угрожать уходом
    «Никто тебя не полюбит».
    «Ты будешь всю жизнь одна».
    «Ни один человек не будет терпеть тебя».
  • Ссылаться на другие проблемные отношения.
    «Неудивительно, что ты не ладишь со своими родителями».
    «Наверное, поэтому твоя подруга Сьюзи избегает тебя».
    «Разве ты не видишь, что твой босс не уважает тебя именно поэтому?»
  • Использовать ваши идеалы против вас.
    «Разве брак не предполагает безусловную любовь?»
    «Я думала, подруги должны помогать друг другу».
    «Настоящий профессионал принял бы удар на себя».
  • Заставлять вас сомневаться в собственном восприятии, памяти или ощущении реальности.
    «Я никогда не говорил этого. Ты сама придумала».
    «Ты пообещала оплатить этот счет, разве не помнишь?»
    «Мою маму очень обидели твои слова».
    «Ты выглядела так нелепо. Гости смеялись над тобой».

Если вы ненавидите повышенные тона, можете заявить, что не намерены их слушать. Вероятно, другие женщины спокойно относятся к разговорам на уровне крика, но вы не из их числа. Если вы — ранимый человек, будьте им. У вас есть право определять свои границы и не равняться на других, «менее ранимых».

Кроме того, важно понять, что крики не разрушат ваш мир. Это не значит, что газлайтер имеет право кричать на вас, но вы не обязаны уступать всякий раз, когда он угрожает криками

Вероятно, вам будет неприятно оставлять кричащего мужчину одного, хлопать дверью или уходить на время из дома. Такая реакция может усугубить ситуацию.

Но вы должны понять, что оружие вашего партнера не настолько мощное, чтобы всегда ему уступать.

Подробнее об этом: Стерн Робин. Скрытые манипуляции для управления твоей жизнью. STOP газлайтинг. — СПб.: Питер, 2020

Преимущества душа с встроенным сливом

Разнообразие лотков и трапов для сливных вод объясняется тем, что возникла потребность в душевых кабинках – не покупных, представляющих собой единую сборную конструкцию, а стационарных, без поддона и сложной электронной «начинки».

Устройство кабины отличается простотой и удобством: штанга с душем, плавно открывающиеся пластиковые двери-купе, нескользкий пол, покрытый керамической плиткой. Такое место для принятия водных процедур можно организовать самостоятельно, выложив пол и стены плиткой и правильно подключив коммуникации.

Душ в ванной

Даже без ограничительных бортиков и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано напольное покрытие – с легким наклоном, обеспечивающим отток воды в сливное устройство

Почему владельцы просторных ванных комнат и тесных санузлов выбирают данный вариант душевой кабины? Она обладает массой достоинств:

  • многообразие размеров и конфигураций;
  • возможность размещения в нестандартных помещениях;
  • создание уникального дизайна;
  • легкость ухода и регулярной уборки;
  • комфортное использование душа пожилыми людьми.

Одно из технических преимуществ – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии водопровода в своей квартире или у соседей сверху) вода будет уходить через трап, вмонтированный в керамическую плитку пола.

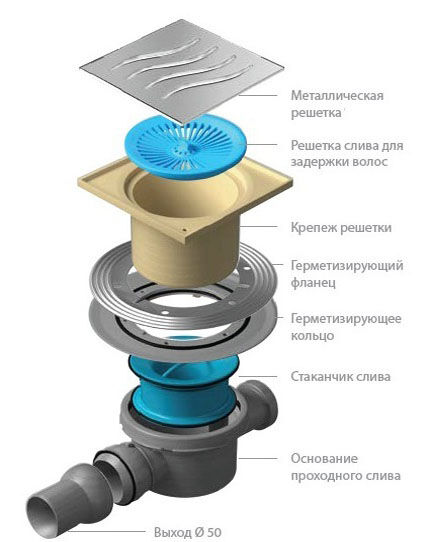

Устройство душевого трапа

Хотя существует много различных видов этих изделий, основными элементами они не сильно отличаются. Любой трап состоит из:

  1. Решетки. Это самая верхняя часть устройства трапа. Только она остается видна после окончательной установки. Она несет эстетическую и защитную функцию, препятствуя проникновению крупного мусора в трубопровод.
  2. Перфорированного металлического стакана. Он является дополнительным фильтром для очистки мелких элементов.
  3. Резинового уплотнителя, за счет которого можно регулировать высоту установки изделия.

    как устроен трап для душаУстройство трапа для душа

  4. Затвора, функция которого предотвратить проникновение канализационных запахов.
  5. Корпуса трапа, включая отводы. Таким образом, трап похож на воронку, с одной стороны которой расположен фланец, фиксирующий трубы, и одиночным и выходным выпуском.

Совет! При выборе душевого трапа нужно учитывать его высоту. От этого будет зависеть, насколько нужно поднимать пол в ванной. Кроме того, чем выше это устройство, тем лучше его пропускные способности. Оптимальный вариант – регулируемый трап, который можно подогнать под любую высоту стяжки.

Выбор места расположения

Выбор места расположения

Место, в котором будет располагаться трап, нужно выбрать еще на стадии проектирования. Почему? Потому что оборудование будет монтироваться в полу. Поэтому его нужно заранее подготовить. В него устанавливается труба, которая будет соединена с канализацией. Важно сделать уклон не меньше 3º, чтобы вода без препятствий стекала по трубе. Потом делается углубление, в которое будет установлен трап. Но тут есть два варианта развития:

  1. Когда душ оборудуется при строительстве дома, проблем возникнуть не должно. Ведь в таком случае проект включает в себя монтаж системы канализации, с выводом под все средства коммуникации. Поэтому пол и стяжку делают так, чтобы обеспечить правильный угол слива воды с трапа и монтируют стоковую трубу.
  2. Если здание уже построено, возникает вопрос, где именно делать слив? Вы можете сделать устойчивый настил путем поднятия пола и выводить слив в систему канализации, или же снимать стяжку, делая новый водоотвод.

Покрытие пола должно иметь небольшой уклон непосредственно к трапу. Тогда вода будет быстро уходить в канализацию, не скапливаясь в душе.

Угол наклонаУгол наклона

Поместить трап можно в таких местах:

  • В центре, где наклон пола должен быть со всех сторон к сливу.
  • В углу, когда используется трап треугольной формы. Тогда уклон пола должен быть со всех сторон и направлен к сливу.
  • По краю, где уклон будет направлен только в одну сторону. В таком случае применяют щелевой трап.

Основные критерии выбора трапа

Большое разнообразие моделей заставляет растеряться. Перед покупкой стоит оценить плюсы, минусы и назначение того или иного трапа. Большинство из них предназначены для производственных нужд и больших общественных душевых. Для домашнего использования подойдут скромные и бюджетные варианты, а чугунные монолитные конструкции лучше оставить для крупных производств, больниц и спортивных комплексов.

Где устанавливают трап для душа в полу под плитку

Место установки выбирают так, чтобы можно было укладывать целые плитки между ним и стеной. Это облегчает процесс отделочных работ. Пол приобретает привлекательный вид, остается меньше отходов материала.

Заключительные мероприятия

Непосредственно в корпус трапа помещается гидрозатворный сифон. На отверстие слива устанавливается приемная решетка.

Важно! Решетка должна устанавливаться на тонкую полимерную манжету. Это обеспечит слив непосредственно в отверстие, а не по краям решетки. Слив по краям недопустим, если отверстия труб собраны в стык, а отверстие под решетку имеет больший диаметр.

После этого подбирается плитка с необходимым декором и высотой. Она устанавливается на специальный монтажный клей, режется плиткорезом в необходимых местах укладки.

Готовый пол в ванной с трапом

Просушка длится не менее двух суток, после чего необходимо очистить места стыков от присохшего клея. Это выполняется с помощью шпателя и специализированных чистящих средств.

Материалы

Материалы

После того как вы определились с выбором оборудования и местом расположения, переходим к установке. Все работы можно выполнить своими руками без помощи специалистов. Для работы нужно заготовить:

  • просеянный песок;
  • цемент;
  • материал для тепловой и звуковой изоляции (чаще всего выбирают пенопласт);
  • гидроизоляционную мембрану;
  • клеевой состав или мастику;
  • антискользящую плитку или мозаику, из которой будет выполнен пол.

Рейтинг производителей

Современные производители предлагают широкий ассортимент сантехнических изделий, который начинающего специалиста способен порой привести в ступор. Но, как правило, все трапы рассчитаны на температуру воды до +80-85ºС.

Основные причины, почему владельцы как больших, так и маленьких ванных комнат выбирают современные стационарные душевые кабины:

  • большой выбор размеров и конфигураций – душевая кабина может иметь любой размер;
  • визуально расширяет пространство в ванной комнате;
  • возможность установить душевую в нестандартном месте;
  • современный и уникальный дизайн;
  • упрощает уборку душевой;
  • отсутствие порога особенно удобно как для пожилых людей, так и для детей.

Среди самых популярных современных производителей трапов можно выделить три компании – Viega, Alcaplast, RGW.

Продукция Viega производится в Германии. Трапы имеют дополнительную крышку для защиты внутренней конструкции при монтаже стяжки. Но при этом решетка точечного трапа имеет сравнительно небольшие размеры, что, в свою очередь, увеличивает время пропуска воды. Но также производитель предлагает другие виды трапов: линейные и угловые. Как говорят пользователи, в течение двух недель трапы Viega необходимо промывать чистой водой, потому что даже небольшое количество шампуня или любого другого мыльного средства ухудшает пропускную способность.

Компания RGW (Китай) производит надежные трапы различных конструкций. А при изготовлении изделий производитель отдает предпочтение корпусам из нержавеющей стали, но большее количество продукции выпускается под цветом хром.

К преимуществам чешского производителя Alcaplast можно отнести доступную стоимость изделий и надежные соединения элементов конструкции. Модели данного производителя отлично маскируются в полу. К примеру, линейный лоток имеет дополнительный участок на лицевой стороне для крепления керамической плитки. Таким образом, на виду останутся только две линии в полу, которые будут пропускать воду. Конструкцию трапа при этом можно регулировать по высоте боковыми опорами, что очень удобно при капитальном ремонте в ванной комнате многоквартирного дома.

Монтажная инструкция по шагам

Если дом только строится, никаких осложнений по поводу того, как делать слив в душе, не  возникает. Бетонный монолит пола позволяет смонтировать вертикальный канализационный отвод. А в квартире многоэтажки толщины стяжки недостаточно даже для устройства горизонтального отвода, поэтому уровень пола потребуется приподнимать на 10-15 см.

А в эксплуатируемых домах сначала приходится снимать полностью старое покрытие и убирать мусор. На оголившемся основании должна остаться только канализационная труба. Скорее всего, она чугунная, и срок ее эксплуатации давно закончился. Лучше всего такую трубу заменить новой пластиковой, в которую и будет выведен патрубок от трапа.

Пол под душевым трапом (схема)

Пол похож на слоеный пирог. Он состоит из нескольких слоев стяжки и гидроизоляции. Дополнительно можно проложить теплоизоляцию. Желательно, чтобы плитка, покрывающая пол сверху, была с эффектом антискольжения

#1. Подбор инструментов и материалов для работы

Монтаж трапа осуществляется одновременно с возведением влагонепроницаемого напольного покрытия. Исходя из этого, и нужно готовить инструменты.

Для укладки стяжки, к примеру, потребуются ведра, лопатка (или миксер) для замешивания раствора, мастерки, шпатели и терки для нанесения его на основу и выравнивания. Для демонтажа имеющегося пола — перфоратор (ударная дрель), зубило, молоток.

Понадобится и такой инструмент:

  • рулетка, лазерный нивелир, нож, линейка, угольник;
  • плиткорезы;
  • набор ключей и отверток;
  • кусачки;
  • пила-лобзик и пр.

Перечень необходимых материалов (его количество зависит от площади пола):

  • сухая ЦПС для стяжки (из расчета 5 кг на 1 кв. метр);
  • керамзитобетон, пенобетон для «облегчения» нижнего слоя стяжки (с целью сократить нагрузку на перекрытия);
  • пенополистирол в листах для теплоизоляции (50 мм толщиной);
  • гидроизоляционная мембрана (демпферная лента);
  • герметизирующая мастика (с расчетом распределения 3 кг на 1 м3);
  • изопласт;
  • плиточный клей (расходуется до 5 кг на 1 кв. метр);
  • затирка для швов, силиконовая паста-герметик.

И самое главное: трап в полном комплекте (с крепежом и пр.), пластиковые трубы, керамическая половая плитка.

#2. Подготовка основания для устройства трапа

Этап 1 — прокладка отводной трубы в канализацию. Отводную трубу трапа врезаем в канализацию с необходимым уровнем уклона (2 см должно приходиться на погонный метр) и заливаем контур соединения пастой-герметиком. При необходимости объединяем слив из душа с другими сливами — из кухни, стиральной машины.

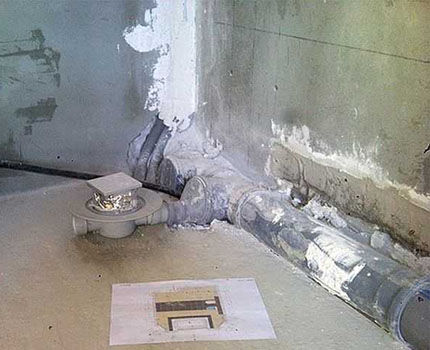

Соединение трапа с канализационной трубой

Для обеспечения эффективного отвода стоков длина отводной трубы должна быть как можно короче и не иметь изгибов. Убедитесь, что уклон трубы в сторону канализации достаточный ( 2%)

Этап 2 — расчет высоты стяжки (предварительная разметка). Выполняем следующие действия:

  • устанавливаем нивелир так, чтобы он показывал ось отводной трубы в канализацию;
  • выставляем трап на 1,5 см выше отводной трубы (ориентируемся на оси);
  • перемещаем луч на высоту решетки трапа;
  • добавляем толщину решетки и еще 1-1,5 см на высоту уклона для нормального стока воды (из расчета 1 см на погонный метр);
  • от линии, обозначающей высоту установки решетки, вверх откладываем добавочную высоту и перемещаем на новую отметку луч нивелира.

Осталось отметить карандашом или маркером проекцию луча на стене – это и есть та высота, на которую надо поднимать пол в душевой кабине.

Этап 3 — подготовка основания. Делаем на этом этапе черновую стяжку:

  • очищаем пол, заделываем трещины, устраняем повреждения и неровности;
  • исходя из того, что в основную стяжку будет заложен пенополистирол в 5 см толщиной, а сама стяжка не может быть менее 3 см, откладываем на стене от метки (см. предыдущий пункт) вниз 8 см и получаем новую метку — это верхний край черновой стяжки;
  • заливаем стяжку — для снижения веса и нагрузки на перекрытия используется легкий бетон (пенобетон, керамзитобетон) или пеноблоки с скреплением их армирующей сеткой и цементно-песчаной заливкой слоем в 3 см.

Вдоль стен кладем демпферную ленту для создания «плавающего» эффекта и защиты стяжки от возможного растрескивания. Сушим стяжку как положено по строительным нормам не меньше 14 дней, если в обустраиваемом помещении будет поддерживаться температурный фон режим не ниже стабильных +20º.

Этап 4 — гидроизоляционная обработка. Используем обмазочную гидроизоляцию — битумную или другую герметизирующую мастику. Наносим ее кистью в несколько слоев на всю поверхность с захлестом на стены. Тщательно обмазываем углы и стыки стен с полом — места наиболее вероятного распространения плесени и грибка.

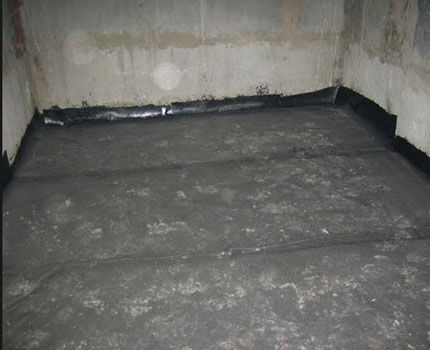

Гидроизоляция пола на черновом этапе

Гидроизоляция не даст затопить водой нижерасположенные этажи и подвал,  защитит от размножения  патогенных микроорганизмов,  появления излишней влажности, неприятных запахов

Мастика образует эластичную водонепроницаемую пленку. Для повышения надежности  можно заклеить все стыки рулонным гидроизоляционным материалом, захватывая в высоту до 25-30 см, а сверху обмазать еще одним слоем мастики. Гидроизоляционную обработку следует повторить в дальнейшем несколько раз по мере наращивания слоев пола. Читайте далее, как правильно произвести гидроизоляцию под плитку в ванной.

Этап 5 — выбор места для размещения трапа. Экспериментируем с раскладкой плитки  и выбираем место для размещения трапа так, чтобы общий вид пола выглядел эстетично. Сливная декоративная решетка должна располагаться симметрично относительно плитки и межплиточных швов.

Хорошо бы убрать одну плитку и на ее место вмонтировать точечный слив. Если плитка крупная, то трап размещают на стыке двух/трех/четырех элементов. Угловые и линейные трапы тоже рекомендуется совмещать с цельными плитками, избегая по возможности ненужной резки.

#3. Установка и сооружение теплоизоляции

Этап 6 — установка трапа. Собираем корпус трапа, закрепляем его, вставляем выводящий патрубок, расположенный в нижней части, в отводную канализационную трубу.

Этап 7 — создание теплоизоляционного слоя. Разрезаем листы пенополистирола на куски. Строго подгоняем линии кроя под контуры имеющихся канализационных компонентов, укладываем пенополистирол на пол. Благодаря теплоизолирующим свойствам пенополистирол будет препятствовать уходу тепла в стены.

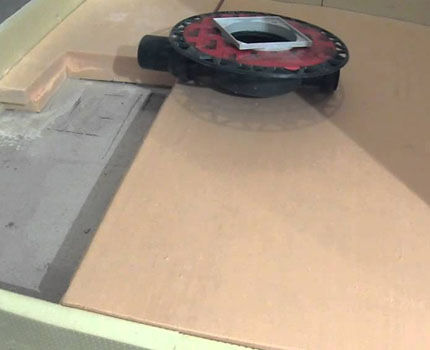

Укладка плитной теплоизоляции

Экструдированный пенополистирол отличается хорошими теплоизоляционными характеристиками, стойкостью к водопоглощению. Гидроизоляция с этим  утеплителем сочетается любая, кроме битумных мастик, в составе которых есть органические растворители

По периметру также нужна демпферная лента, но лучше нарезать ее вручную из этого же материала, только меньшей толщины (3 см). Стыки между кусками пенополистирола заклеиваются скотчем, чтобы не проникал холод от бетона снизу.

#4. Устройство стяжки пола

Этап 8 — заливка второго слоя стяжки и формирование уклона пола. Закрываем утеплитель армирующей сеткой. Устанавливаем планки-«маяки», чтобы обозначить уклон в сторону слива. Специальные стандартные планки можно купить в магазине или сделать самостоятельно из древесины.

Если повезет с выбором модели, то в комплекте с трапом вы можете обнаружить набор направляющих реек с изменяющейся по длине толщиной (те же самые «маяки»). Собранные вместе, они представляют собой каркас, облегчающий заливку стяжки с уклоном к сливному отверстию.

Выставив «маяки» и проверив всех замеры, заливаем пол обычным раствором из цемента и песка в соотношении 3-4 части песка к 1-ой части цемента. Стяжка должна скрыть сливное устройство полностью. Открытым остается только фланец. Поверхность стремимся получить как можно более ровной, уклон делаем из расчета 1 см на погонный метр.

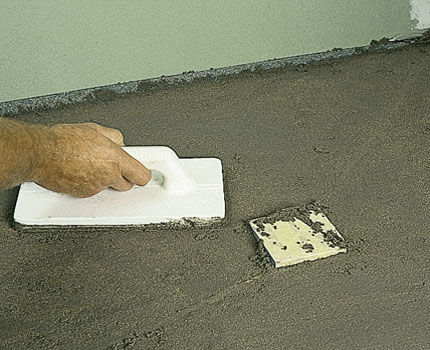

Формирование уклона по направлению к сливу

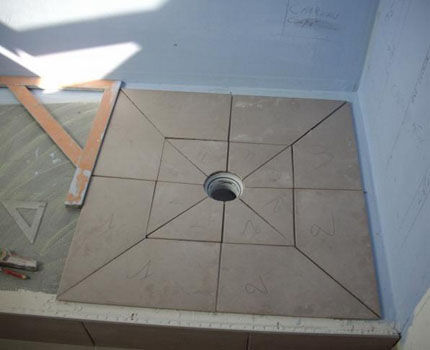

Чтобы сделать уклон « конвертом», поверхность  условно разделяют на 4 части разрубами, наклоняя каждую часть к трапу, расположенному в центре пола

Проще всего сделать уклон к трапу-лотку, расположенному вдоль стены, так как он направлен в одну сторону. К точечному трапу, находящемуся по центру, уклон пола надо делать с четырех сторон, что технически гораздо сложнее. Завершив работу, сушим стяжку 3-4 дня.

Этап 9 — гидроизоляционная обработка. Стелем поверх подсохшей стяжки гидроизоляционную подложку (лист изопласта). Вырезаем отверстие, выводим через него наружу фланец, закрепляем винтами по краям. Изопласт наплавляем на поверхность, разогревая его тыльную сторону паяльной лампой. Еще раз затираем герметизирующей мастикой углы и стыки пола со стенами.

#5. Выполнение финишных работ

Этап 10 — сборка трапа. В корпус трапа помещаем сифон, примеряем декоративную решетку, подложив под нее резиновое уплотнительное кольцо.

Этап 11 — заливка третьего слоя стяжки. Решетку с трапа временно снимаем и прикрываем отверстие куском гидроизоляционного материала, чтобы не загрязнить внутренность трапа. Делаем последнюю стяжку аналогично предыдущей. При этом оставляем небольшой запас высоты, на которую можно уровень пола поднять на финальном шаге, укладывая плитку. Этот запас равен толщине плитки плюс 1-2 мм (припуск на клеевую прослойку).

Последняя сушка самая продолжительная. Стяжка должна вызреть, на что уходит в среднем 25-28 дней, но лучше выдержать полный цикл в 43 дня. При этом надо поддерживать умеренную влажность (в первые дни регулярно смачивать поверхность), температуру+20-22 °C, а также защищать помещение от сквозняков и прямого солнечного света.

Укладка облицовочной плитки

Секрет правильного геометрического рисунка: 1) от периметра к трапу симметрично натягивают шнуры; 2) наклеивая каждую плитку, следят, чтобы ее  края были параллельны стороне периметра или соответствовали вектору, заданному шнуром

Этап 12 — укладка плитки. Укладываем плитку в направлении от трапа к стенам, используя плиточный клей и подрезая аккуратно в нужных местах. Сушим 1-2 дня.

На этом монтаж душевого трапа, наконец, завершается. Осталось затереть межплиточные швы водостойкими затирочными материалами.

Мастер-класс по установке сливного трапа

  • Автор: daniil
  • Распечатать
Оцените статью:

(7 голосов, среднее: 3.9 из 5)

Коротко о главном

Душевые кабинки популярны своей удобностью и практичным дизайном. Важным элементом является слив воды. Трап в напольном покрытии ванны бывает точечным или линейным.

Трап состоит из следующих элементов:

  • решетки и воронки для слива;
  • корпуса;
  • сифона и выводящего канала.

При монтаже трапа учитывается материал, из которого он будет изготовлен, а также форма. Пропускная способность сливного устройства должна быть не менее 0,4 л/с, оптимально — 2 л/с.

Процесс монтажа включает следующие этапы:

  1. Прокладка стыковой трубы в канализационную трубу и заливка стяжки.
  2. Установка слива и реализация теплоизоляции.
  3. Монтаж сифона и решетки.

Монтаж трапа для слива можно сделать самому, правда это займет больше времени.

Прочитать позже

Отправим материал на почту

Как правильно установить сливной лоток?

Вместо трапа круглой или квадратной формы часто используют лоток – продолговатое узкое сливное устройство. Его установка требует внимания и четкого следования инструкции. Компании-производители наряду с печатными сопроводительными документами стали выпускать видео-ролики, которые демонстрируют в доступной форме все этапы монтажа. Представляем вашему вниманию один из примеров – видео-инструкцию по установке лотка AlcaPlast:

Видео описание

Следующее видео показывает модель пластикового трапа для душа:

Завершающие работы

В смонтированный корпус трапа помещается сифон. Сверху подкладывается уплотнительное кольцо из резины, на которое ставится декоративная решётка. Учитывается высота финального полового слоя в виде плитки. Важно аккуратно нарезать плитку в местах стыков и использовать специальный плиточный клей. Сушится покрытие в течение 2 суток. Завершается установка трапа для душа в полу под плитку устранением швов между плитками.

Финальные штрихи

После того как раствор высох можно приступать к укладке плитки. Лучше всего начинать работу от слива. Если элемент имеет прямоугольную форму, то подрезать плитку не нужно, а небольшие детали возле стены не так заметны.

Виды трапов

Популярные модели трапов, представленные на рынке

Для затирки швов между плитками лучше выбирать влагостойкие смеси в тон декоративной отделки. Стык трапа и плитки нужно обработать силиконовым герметиком, что убережет от протечек и дальнейшего разрушения всей конструкции. Для того чтобы разобраться с процессом установки трапа более подробно можно посмотреть видео.

Как и где расположить слив в полу под плитку вроде понятно и ничего сложного тут нет. Но вот как правильно выполнить декоративную отделку чтобы все выглядело максимально эстетично? Для подбора подходящего интерьера можно ознакомиться с фото в интернете.

Тем, кто не уверен в своих силах стоит воспользоваться услугами профессиональных дизайнеров. Они подберут вариант максимально подходящий по всем требованиям клиента. Начиная от расположения слива и заканчивая мельчайшими декоративными деталями.

Полезные советы

  • При покупке сливного устройства следует выбирать модели с пропускной способностью минимум 1,5 л в секунду.
  • Составить оптимальную раскладку плитки нужно заранее при помощи компьютерной программы или вручную.
  • Размеры межплиточных швов не должны превышать 2-3 мм.
  • Решетку для трапа лучше выбирать металлическую, а не пластиковую. Стоит она дороже, зато прослужит дольше.
  • Затвердевающий в стяжке цемент рекомендуется периодически увлажнять и разравнивать теркой. Так поверхность получится более гладкой и крепкой.
  • Гидроизоляцию изопласт легко заменят жидкие обмазочные смеси – «Технопрок», «Эластомикс», «Эластопаз».
  • Если в душевой планируется монтировать современную систему «тропический ливень», есть смысл установить линейный трап. Он обладает наивысшими пропускными свойствами.

Душевой трап под плитку дает отличную возможность обустроить душевую в рамках ограниченного пространства. Он будет уместен в малогабаритных квартирах и помещениях, где попадание воды на пол неизбежно. При грамотно выполненных монтажно-строительных работах система будет работать стабильно и служить долго.

Видео

В серии видеоуроков показано, как качественно подготовить место под установку трапа и осуществить его непосредственный монтаж:

Полезные советы

При самостоятельной установке душевого трапа может возникнуть много проблем. Профессионалы советуют обратить особое внимание:

  1. На качество гидроизоляции. Именно из-за ошибок в ее установке или экономичном подходе к ремонту влага чаще всего попадает под плитку. Это грозит образованием плесени и неприятных запахов, порче покрытия.
  2. Использование мозаичной плитки. Чем крупнее плитка — тем больше на ней будут видны углы наклона и перепады высоты. А мозаичная — полностью скрывает эти технические особенности от глаз посторонних.
  3. Бортик. Многие пренебрегают им, устанавливая пластик или стеклянные конструкции душа прямо на пол. Он послужит защитой от влаги и аварийных ситуаций.
  4. Качество стяжки. Бетонные смеси должны обладать высоким уровнем гигроскопичности. Если вдруг гидроизоляция подведет или случится прорыв трубы — бетон должен устоять.

Не стоит сильно экономить на таком сложном этапе ремонта. Лучше использовать недорогие материалы, но проверенных компаний. Ведь делать повторный ремонт и оплачивать замену отделки соседей снизу — намного дороже.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
