Строительство двухэтажного гаража из сэндвич-панелей

Двухэтажный гараж из сэндвич-панелей, на втором этаже которого находится просторное жилое помещение — мечта автолюбителя. Тут есть даже помещение для удобств.

Размеры гаража ДхШхВ 5000 х 4000 х 6000 мм

Съемку ведет Сорокин Владимир, начальник производства.

О преимуществах и недостатках подобных построек вы можете почитать в статьях:

  • Проект двухэтажного гаража
  • Гараж с мансардой: обзор двух технологий
  • Каркасный дом с мансардой и гаражом

Что такое сэндвич-панель

Сэндвич-панели активно используются в коммерческом строительстве. Сказывается технологичность работы с этим материалом и высокая скорость сборки здания.

Это может быть склад, цех, офисное строение и т.д. Но в частном домостроении сэндвич-панели всё ещё воспринимаются, как экзотика. Это связано с инерционностью мышления многих застройщиков, привыкших строить по старинке. Многие производители не желают связываться с небольшими заказами (десяток-другой панелей), т.к. выгоднее продавать сэндвичи в промышленных масштабах.

Сначала кратко расскажем, что такое сэндвич-панель.

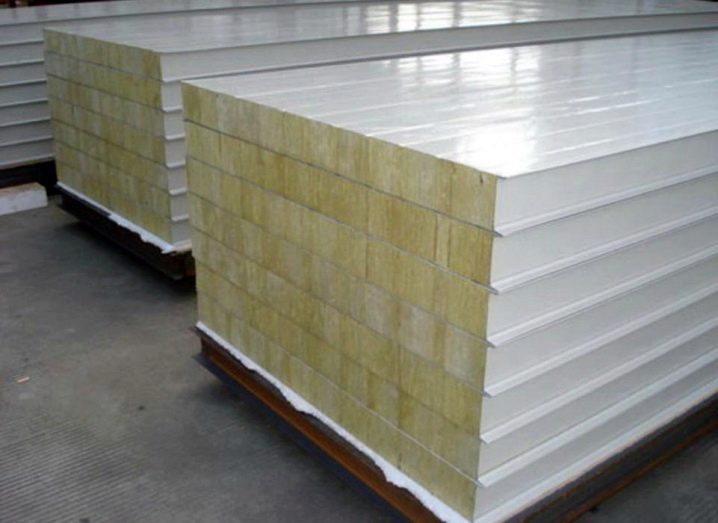

Сэндвич-панель представляет собой трёхслойный материал, где между двумя внешними оболочками, стальными листами, находится сердечник — теплоизолятор. Панели навешиваются на металлический каркас при помощи специального крепежа.

Утеплитель в сэндвичах может быть на основе пенополиуретана (ППУ) или минераловатный — из каменной ваты. Важно: теплоизолятор во многом определяет сферу использования сэндвич-панели. ППУ не боится влаги, не гниёт, не отсыревает. Поэтому такие сэндвич-панели используют в овощехранилищах, холодильных камерах, местах, где ведутся «мокрые процессы» — автомойках и т.д. Сэндвич-панели с сердечником из каменной ваты, в силу высокой огнестойкости, чаще всего используют при строительстве торговых комплексов, т.е. в местах большого скопления людей.

Ещё одно ключевое отличие ППУ сэндвич-панелей от сэндвичей из минваты — специальный замок «шип-паз». В результате при стыковке панелей получается герметичное соединение, и образуется замкнутый теплоизоляционный контур, что уменьшает теплопотери здания и упрощает монтаж.

Возвращаемся к рассказу ansushkov.

Особенности

Для начала стоит разобраться, что же представляет собой такой строительный материал, как сэндвич-панель или сип-панель. Состав конструкции кроется уже в ее названии – сэндвич, или многослойный бутерброд. Так, между двумя листами металла разной фактуры зажат утеплитель. Скрепляют все три слоя обычно с помощью горячего пресса – современной технологии, для применения которой не требуются дополнительные элементы типа гвоздей и саморезов, поэтому вероятность образования зазоров между листами сводится к минимуму.

Главный элемент в металлическом листе – это тип утеплителя, ведь от него зависит и долговечность гаража, и его устойчивость к температурным колебаниям, и, в конечном итоге, стоимость строительства.

Чаще всего между двух частей закладывают минеральную вату, пенопласт, полиуретан на пенной основе или базальтовые волокна. В большинстве своем это легкие материалы, которые при смене температуры даже если и увеличатся в размерах, то неспособны будут повредить ограничивающий их с обеих сторон металл.

У внутреннего и наружного слоев панели часто бывает разная фактура. Так, лист, выходящий на улицу, сложен на манер гармошки-конструктора профилированием, чтобы и тепло легче было удерживать, и механическим ударам сопротивляться.

Внутри материал, наоборот, гладкий, чтобы его легче было прикреплять к каркасу-основанию. При последующей отделке можно также проложить между каркасом и панелью дополнительный слой утеплителя или звукоизоляционного материала.

Иногда в магазинах можно найти сэндвич-панели с внешним листом из дерева с добавлением различных полимеров и композитов, препятствующих гниению или разбуханию древесины на жаре. Однако не стоит сильно надеяться на такой материал – он хорош разве что в южных широтах с минимальным количеством осадков.

Для средней полосы России оптимальным вариантом при строительстве гаража все так же остаются металлические листы.

Следует заранее рассчитать необходимое для возведения постройки количество панелей, ведь они бывают разных размеров. Ширина у листа обычно стандартная – 1 метр, а вот длина варьируется от 1 до 15 метров, все зависит от конечных потребностей и габаритов автомобиля.

На заказ возможно изготовление панелей нестандартной площади, но проще и дешевле собрать как конструктор коробку из обычных листов, скрепив их между собой герметиком. В углу панели имеют выемки или так называемую замковую часть – важно проверить, чтобы везде стыки совпадали, иначе уже на месте пазл не соберется, так как отдельные листы не подойдут друг к другу.

Преимущества гаража из сэндвич-панелей


Проектирование
Проектируем гаражи, учитывая СНиП, расчеты нагрузок и любые пожелания клиента.


Работа «под ключ»
Весь спектр работ по возведению гаража проводим самостоятельно!


Быстрый монтаж
Типовые гаражи на плиточном фундаменте возводим всего за 5 дней!


Современное производство
Изготавливаем наши панели на автоматизированном производстве, брак исключен!


Замковое соединение
Используем замковое соединение “Z-lock”, обеспечивающее несравнимо большую влаго- и теплоизоляцию, чем стандартное соединение внахлест.


Привлекательный вид
Построенный гараж радует глаз сразу и не требует дополнительной отделки и особого ухода.


Чистота и аккуратность
Построенный гараж сразу готов к использованию – он чист и свеж, не нуждается во внутренней отделке.


Удобство и практичность
Вы легко заведете машину зимой – пенополистирол обладает отличными теплоизоляционными качествами.

Преимущества сэндвич панелей

Тёплое помещение

Утеплённые панели сохраняют температуру и снижают затраты на отопление.

Лёгкая конструкция

Низкий вес конструкции не требует затрат на мощный и дорогой фундамент.

Быстрый монтаж

Проект и изготовление элементов – 2-3 недели. Монтаж от 3 дней

Надежность и долговечность

Каркас гаража выдерживает высокие нагрузки, теплоизоляция не проседает

Чистый монтаж

При строительстве и монтаже нет мусора.

Минимум согласований

Не является объектом капитального строительства

Описание, достоинства и недостатки сэндвич панелей


Сэндвич-панели — это трехслойный материал, состоящий из двух металлических, пластиковых или иных листов с помещенным между ними слоем утеплителя (чаще всего, вспененного полистирола или полиуретана). Используются для постройки быстровозводимых зданий с каркасом из металлического уголка, швеллера или иных видов проката.

Плоскости панелей покрываются полимерным защитным покрытием, исключающим коррозийные процессы. Строительство из такого материала занимает гораздо меньше времени, чем возведение зданий из кирпича или подобных материалов.

Существуют стеновые и кровельные виды сэндвич-панелей, позволяющие полностью создать все ограждающие элементы конструкции постройки без использования тяжелых плит перекрытия или комбинирования разных стройматериалов.

Кроме того, сэндвич-панели имеют такие достоинства:

  • Малый вес, удобство транспортировки и монтажа.
  • Высокие теплосберегающие свойства.
  • Долговечность от 35 лет.
  • Экологическая чистота материала.
  • Высокая скорость монтажа, возможность повторного использования.
  • Возможность строить в любое время года.

При этом, имеются некоторые недостатки:

  • Ограниченная несущая способность.
  • Возможность образования конденсата по стыкам материала.
  • Меньшая прочность и толщина стен в сравнении с другими стройматериалами.
  • Необходимость периодического обновления защитного покрытия.
  • Некоторые виды утеплителя со временем теряют свои качества, слеживаются и перестают выполнять свои функции.

Основным недостатком сэндвич-панелей считается невозможность многоэтажного строительства. Низкая несущая способность полотна не позволяет выдерживать механические или ветровые нагрузки, но, тем не менее, из них возводятся как вспомогательные или хозяйственные, так и жилые постройки.

3

Возведение фундамента для гаража из сэндвич-панелей


ansushkov Пользователь FORUMHOUSE

Я решил построить гараж размером 12000х6500 мм из сэндвич-панелей. Габариты гаража рассчитаны, исходя из места под 2 машины и места для хранения всяких «нужностей». Фундамент — монолитная железобетонная плита толщиной 15 см. На стены планирую ставить сэндвич-панели из ППУ толщиной 10 см, на крышу 15 см. Каркас под сэндвичи— профильные металлические трубы.

Пользователь в качестве варианта рассматривал строительство гаража по классической каркасной технологии, но место проживания ansushkov — Западная Сибирь. Это — суровые погодные условия: большие снеговые и ветровые нагрузки, дожди и т.д. Поэтому, чтобы не думать про конденсат, возможное отсыревание древесины, намокание утеплителя и снижение долговечности строения, пользователь выбрал быстровозводимый вариант: сэндвичи ППУ.

Сэндвич-панели из ППУ допускают всепогодный монтаж, т.к. не подвержены влагонакоплению.

Пользователю за классический каркасный гараж «под ключ», без фундамента, насчитали смету около 450 тыс. руб. Решив не связываться с деревом, ansushkov приступил к строительству гаража из сэндвич-панелей.

Данную технологию тоже можно назвать каркасной, т.к. панели закрепляются на каркасе, который сварен из металлических труб.

В качестве базы пользователь взял фото гаража из интернета, только немного увеличил его размеры.

  • высота гаража в области ворот – 3600 мм;
  • высота гаража по задней стенке – 2200 мм.

Каркас сварен из профильной трубы 8х8 см, для усиления также использовалась профильная труба 6х6, 6х4 см и уголок. Ещё пользователь планировал обустроить в гараже погреб, закопав кессон размером 2000х2000х3000 мм, но потом от этой затеи отказался.

Важно: каркас из металлических труб и ферм для крыши делался не на глазок, а по проекту, с учетом снеговой нагрузки. Причём, с запасом прочности.

Как строить из сэндвич-панелей.

Плитный фундамент возводили по классической схеме, разбив строительство на этапы:

  1. Выемка грунта.
  2. Отсыпка котлована песком.
  3. Тщательное трамбовка песка для подготовки основания.
  4. Отсыпка щебнем и снова трамбовка.

При строительстве фундамента, для того чтобы песок и щебень не смешались и со временем не ушли в грунт, следует применять геотекстиль.


ansushkov

Плиту заливали бетоном М300 за один раз вместе с отмосткой и пандусом для въезда в гараж. Армирование — два уровня — сетка с ячейкой 30х30 см. Хотел сразу вывести верх плиты в «ноль» под укладку чистового покрытия, но подкачала погода. Шел ливень, и рабочие не смогли идеально протянуть смесь по маякам. Теперь буду думать, из чего делать финишный пол.

Важно: в фундамент, до заливки бетона, уложили закладные под опорные стойки каркаса. Для этого взяли квадрат, вырезанный из листового металла толщиной 0.8 см, размером 25х25 см, и приварили к нему 12-ю арматуру. С каждой стороны квадрата приварили по одной арматурине, причём согнутой в виде буквы Z и заведённой в тело фундамента на глубину 15 см.

Закладные выставлены по уровню и перевязаны вязальной проволокой с арматурой фундамента.

Сравнение с другими материалами

Параметры Сэндвич-панели Кирпич Пеноблок Дерево «Шведская технология»
Цена (с фундаментом) от 200000 руб. от 430000 руб. от 400000 руб. от 270000 руб. от 420000 руб.
Срок строительства 5-7 дней от 60 дней от 40 дней от 30 дней от 20 дней
Гарантия 3 года до 1 года до 1 года до 1 года до 1 года
Сохранность внешнего вида да да да нет (чернеет) да
Теплопотери низкие в 10 раз выше в 7 раз выше в 10 раз выше на 40% выше
Фундамент легкий,
недорогой
тяжелый,
дорогой
тяжелый,
дорогой
тяжелый,
дорогой
легкий,
дорогой
Отделка готовая требует
отделки
требует
отделки
требует
отделки
требует
отделки
Утепление готовое требует
утепления
требует
утепления
требует
утепления
готовое
Пожаробезопасность высокая высокая высокая низкая высокая
Усадка нет нет нет да нет
Трещины при усадке фундамента нет да да да нет
Плесень и грибок нет да да да да
Впитывание запахов нет да да да нет
Гипоаллергенность да да да да нет
Технология сборки простая сложная сложная сложная сложная
Разборка и перемещение да нет нет нет нет
Разрешение на строительство нет да да да да
Подвоз материалов нет да да да нет

Проекты

Построить гараж из сэндвич-панелей самостоятельно не представляется сложной задачей. Однако даже для такой, на первый взгляд, простой и быстровозводимой конструкции требуется детальная проработка плана и прорисовка чертежа. В любом случае, план всегда будет выглядеть как прямоугольник, а вот его размеры зависят от площади доступной территории и пожеланий автовладельца.

Конечно, периметр гаража не может быть больше периметра отведенного под него участка. Однако даже в условиях минимального метража можно придумать несколько вариантов конструкций с учетом рельефа местности, количества автомобилей и стороны, на которую будут выходить ворота.

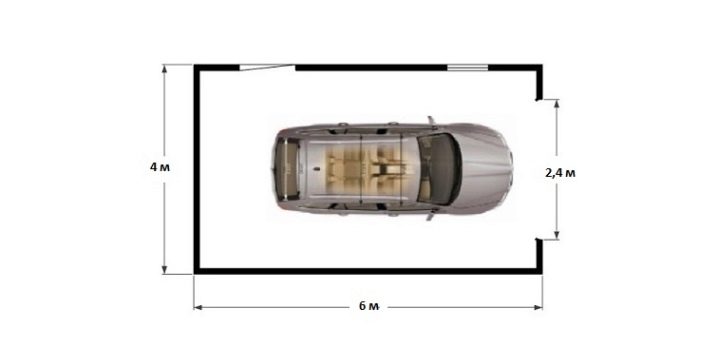

По стандарту на легковую машину В-класса нужно соорудить гараж хотя бы 6 метров в длину и 4 метра в ширину.

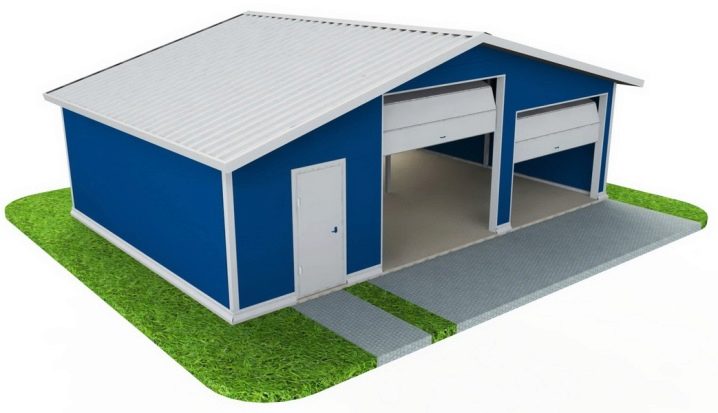

Если планируется постройка под две машины, то, соответственно, стандартную площадь умножаем на два. Вариант, в котором оба автомобиля стоят в ряд друг возле друга, предполагает площадь 6Х12 метров.

Когда участок позволяет захватить под постройку еще хотя бы один метр, можно одно машиноместо отделить от другого разборной перегородкой из гипсокартона, чтобы хозяева не мешали друг другу. Особенно актуально такое решение для обитателей таун-хаусов, где и дом, и гараж делят несколько владельцев.

Когда в ширину увеличение гаража невозможно, возводится менее удобная, но экономичная с точки зрения занимаемой территории конструкция, где одна машина стоит за другой. Да, это не так комфортно, особенно если первым на работу надо уезжать тому, чья машина заперта дальше от входа и нужно постоянно договариваться. Однако несомненное преимущество гаража площадью 12Х6 или хотя бы 12Х4 метров в том, что обе машины всегда под навесом и в тепле.

Отдельно по желанию хозяина устанавливается дополнительная входная дверь к уже имеющимся въездным воротам. Если одна из стен выходит на улицу, то лучше прорезать в ней одно-два окошка. Так и работать удобней, и проветриваться помещение будет качественнее.

Если же оконные стыки грамотно утеплить, то на разгерметизацию помещения зимой окна не повлияют.

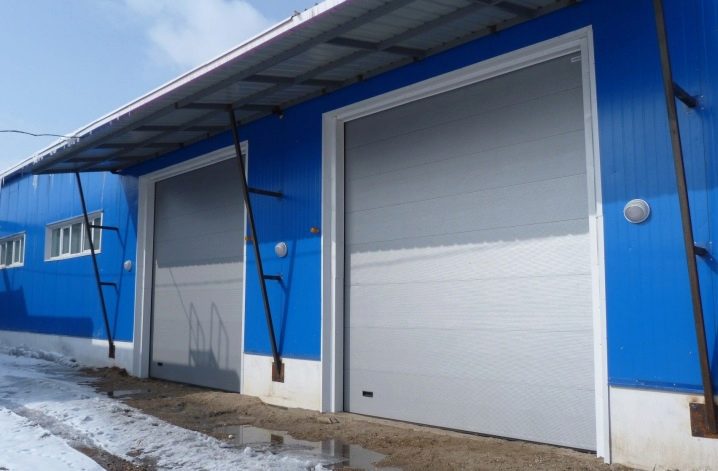

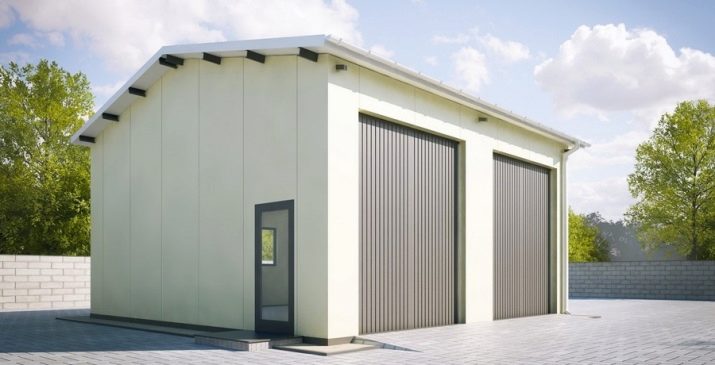

Ворота у гаражей делают двух вариантов: обычные на петлях, раздвигающиеся створками в две стороны и большая ролл-ставня в виде жалюзи. Ворота-створки, конечно, привычнее российскому потребителю, но их не всегда можно полноценно установить и открывать, ведь для этого требуется дополнительная площадь.

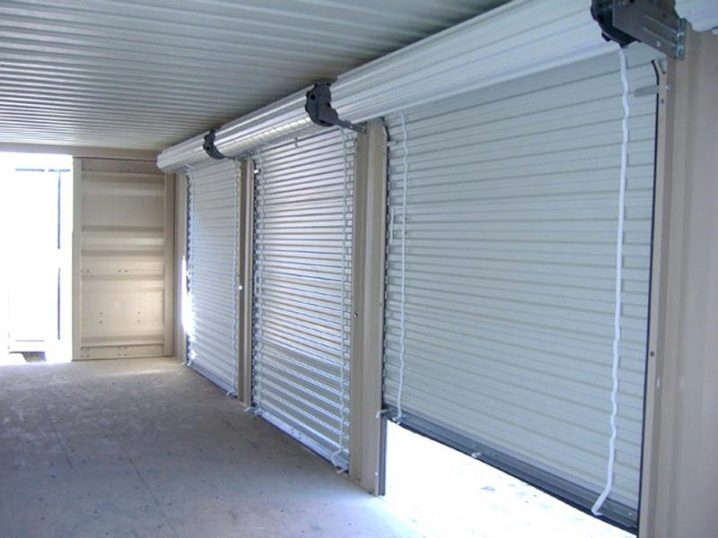

Роллетная система все больше завоевывает популярность, ведь ее преимущества очевидны: она занимает меньше места, открываясь наверх, а не наружу. Такую панель можно поставить в автоматический режим открывания, оставив при этом возможность механической функции. Бывает, что электроника выходит из строя или замерзает на сильном морозе, и тут приходится открывать ставни руками.

Несомненное удобство – возможность переадресовать функцию открывания ворот дистанционному пульту управления. Когда очень холодно или темно, а хозяин хочет как можно быстрее заехать на территорию дома, ролл-ставни с подобным приспособлением незаменимы.

Спроектировать двухэтажный гараж из сэндвич-панелей также не представляет особого труда. На верхнем ярусе можно хранить личные вещи на манер кладовки либо оставлять сезонную резину.

В комплект ко второму этажу часто идет лестница, выводящая непосредственно в дом. Зимой это очень удобно, но с точки зрения экологии делать подобный шаг не рекомендуется, чтобы в жилое помещение не попадали выхлопные газы. Устраивать на втором ярусе дополнительное машиноместо нельзя, ведь сборная конструкция из сэндвич-панелей слишком легкая для таких нагрузок.

Отдельный пункт для изображения на чертеже – это крыша, бывающая в стандартной планировке двух видов – односкатной и двускатной. Первый вариант прост в исполнении, но применим только для территорий с засушливым климатом. В противном случае плоский верх просто не выдержит натиска больших объемов скапливающегося на нем снега.

Для двускатной крыши нужен более сложный каркас, да и водопроводная труба в придачу, зато она является более долговечным решением для любого гаража.

В последнее время подробные чертежи нужны скорее для порядка, ведь в крупных строительных магазинах можно найти полностью готовый комплект для самостоятельной сборки гаража из сэндвич-панелей. Разница в цене между пошаговым приобретением каждого элемента в отдельности и готового набора минимальна, зато так можно быть уверенным, что никакая деталь не забыта.

Здесь есть все – не только, собственно, панели, но и каркасные профили, саморезы, зажимы и крепежи. В отдельные модификации добавлены ленточные уплотнители для стыков и куски утеплителя для проклейки особо проблемных мест. У каждого набора есть пошаговая инструкция, поэтому особых профессиональных навыков здесь иметь не нужно.

Если под конкретный участок с нестандартной планировкой не подходит ни один из готовых комплектов, его можно заказать по индивидуальному проекту. Да, такой вариант будет дороже, зато здесь будут учтены все пожелания хозяина.

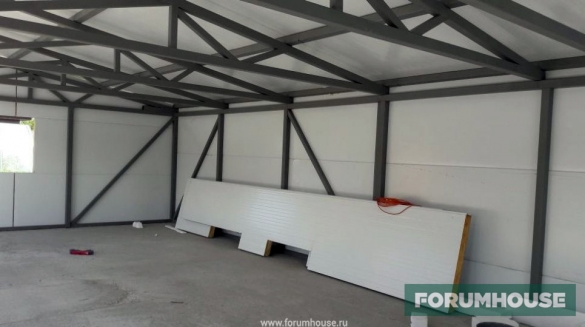

Строительство металлического каркаса и монтаж сэндвич-панелей

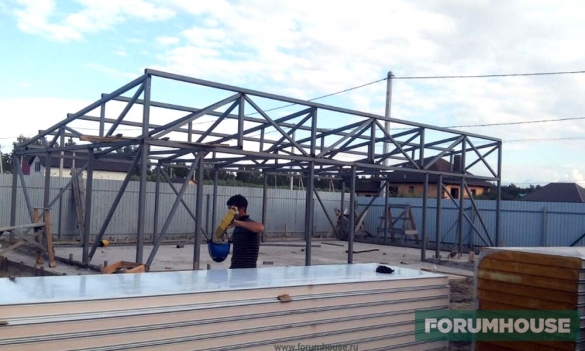

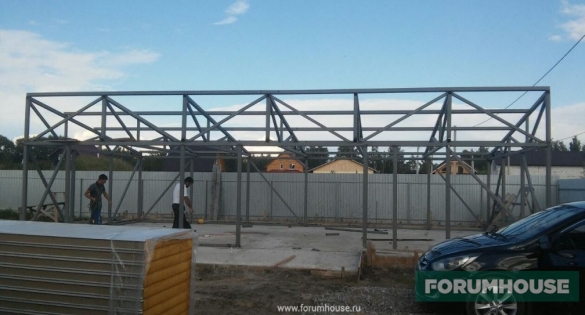

Сварив каркас гаража и несущие фермы из профильных труб, их загрунтовали и покрасили.

Затем каркас смонтировали на фундаменте.

Как показала практика, это —  не самый сложный этап строительства. Труднее всего найти сэндвич-панели, точнее – небольшую партию, в разумные сроки.


ansushkov

Поиск сэндвичей превратился в целую эпопею. При нужных мне размерах панели делают только на заказ, причём и цены (от 500 до 670 рублей), и сроки (от 1 до 3-х месяцев) кусались, т.к. панели производят только на заводе, а объёмы менее 250 кв. м фирмам просто не интересны.

Начался бесконечный обзвон производителей и поставщиков сэндвич-панелей. В итоге выяснилось, что связываться с гаражом 12х6.5 м никто не хочет. Интерес проявляли только перекупщики, но с дополнительной наценкой + 20-50%. Только после третьего объезда всех доступных производств пользователь, наконец, договорился о варианте, который всех устроил.

Важно: при заключении договора на поставку сэндвич-панелей ansushkov чётко прописал сроки и размеры компенсации за срыв оговоренной даты. Производитель затянул поставку сэндвичей на 2 недели от обещанного, ему удалось привезти панели в крайние сроки, указанные в договоре.

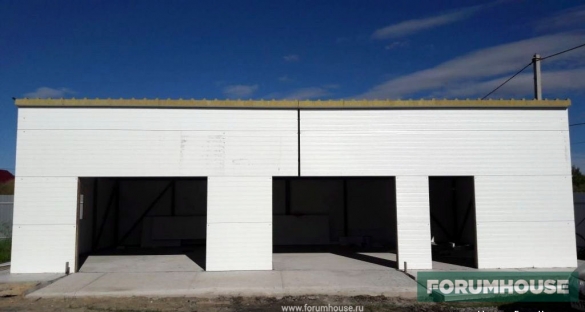

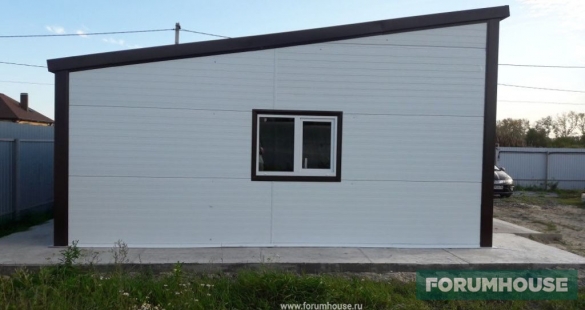

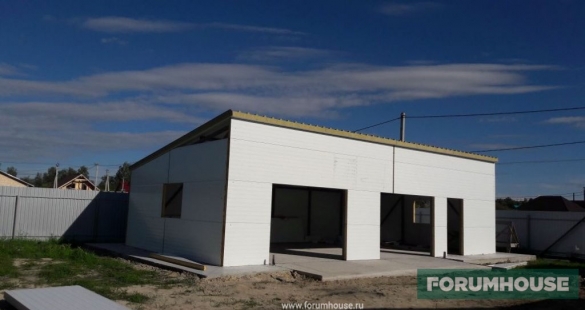

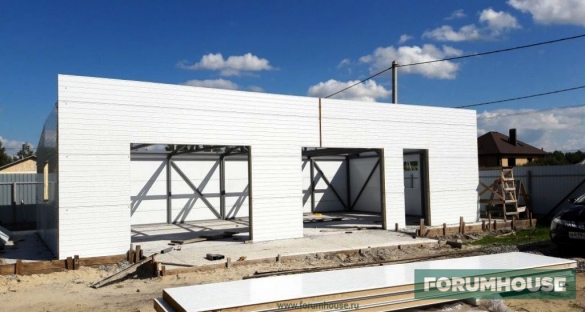

После доставки панелей дело пошло. Сэндвичи смонтировали за неделю, а гараж стал походить на законченное строение.

Интересны нюансы монтажа сэндвич-панелей:

  1. Стеновые панели ставили вручную силами трёх человек.

Вес шестиметровой стеновой сэндвич-панели размером 6000х1000 мм и толщиной 100 мм – 90 кг.

  1. Кровельные сэндвич-панели монтировали при помощи манипулятора, который их привёз. Вес панели – 120 кг.
  1. Панели крепили на каркасе специальными саморезами, предназначенными для монтажа сэндвичей. Для стеновых панелей применялись саморезы длиной 15 см.

Для закрепления панели 6х1 метр требуется 6 саморезов.


ansushkov

Все панели защелкиваются в замок, что обеспечивает плотную посадку. Углы пропенивал, потом прошёлся силиконовым герметиком и закрыл места стыков специальной обналичкой. Нащельники ставили на клёпки. Окна и двери ставили при помощи специальных скоб. Панели, при необходимости, резали специальным ножом, режется, кстати, очень легко, пилить дисками не советую — из-за неровных краёв портится внешний вид панелей.

Ещё одна проблема, появившаяся при строительстве гаража из сэндвич-панелей своими руками — найти комплекты ворот по адекватной цене. Установщики, видя размеры гаража и узнав, из чего он сделан, думали, что ansushkov строит автомастерскую или автомойку и заламывали цену от 85 до 150 тыс. за комплект. Тогда пользователь пошёл на хитрость — сам высчитал размеры и заказал простые ворота с управлением от пульта.

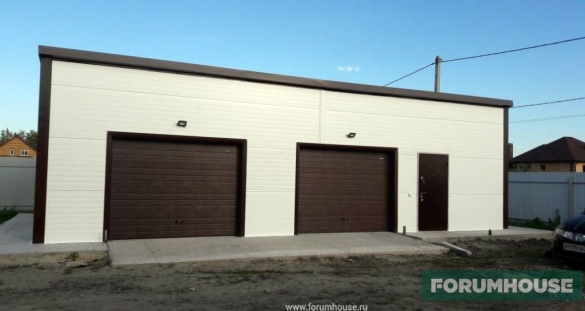

В итоге: комплект из пары гаражных ворот с дистанционным управлением обошлись в 75 тыс. руб.

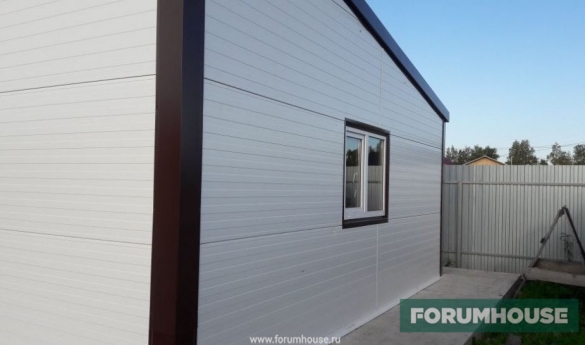

Окна для гаража обошлись в 12 тыс. руб. Это — за двустворчатую конструкцию, размером 1.4х1 м с поворотно-откидной частью для вентиляции.

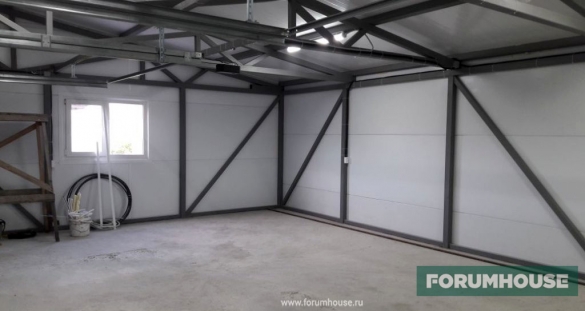

Для экономии внутреннюю гаражную перегородку для кладовки, сделали из обрезков панелей.

Благодаря точному расчёту количества панелей, не пришлось тратить деньги на докупку «лишних» сэндвичей, которые не подлежат возврату при снятой упаковке.

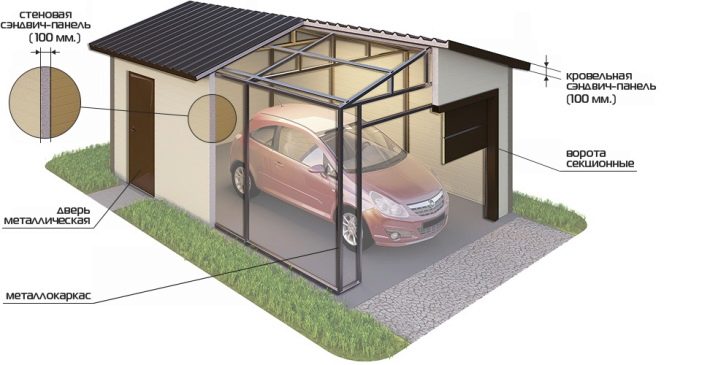

Каково устройство

Гараж из сэндвич-панелей под ключ устроен очень просто. Собирается металлический каркас, являющийся несущей конструкцией, к которой крепятся панели. Таким образом, основная нагрузка распределяется, в большей степени, на каркас, а не на сами стены, хотя они тоже играют определенную роль в усилении конструкции, придании ей жесткости.

Основная нагрузка и, соответственно, основные трудозатраты ложатся на обустройство основания.

6

Построено с душой

О художнике лучше всего расскажут его картины, а о строителе – построенные им объекты.

Частые вопросы

Сколько времени нужно на постройку гаража?

Срок постройки стандартного гаража на две машины на свайно-винтовом фундаменте – от 5 до 7 дней.

Какого цвета может быть гараж?

Стены и кровля гаража могут быть изготовлены практически в любом цвете, наиболее часто используемые цвета по палитре RAL ниже:


Кроме того, вы можете выбрать текстуру под камень, дерево или кирпич:


Как долго прослужит гараж из сэндвич-панелей?

Гараж монтируется из сэндвич-панелей, при производстве которых используется оцинкованная сталь с последующей двойной обработкой защитным покрытием. Фундамент гаража обрабатывается гидроизоляционной мастикой, сварные швы – защитной эмалью и преобразователем ржавчины, стыки панелей – монтажной пеной и герметиком.

Проект гаража рассчитывается с учетом естественных климатических условий региона, сам гараж возводится в строгом соответствии с проектом и строительными нормами и правилами (СНИП).

Таким образом, срок службы гаража составляет, в среднем, от 30 до 50 лет. Вместо стандартного одного, мы даем три года гарантийного обслуживания произведенных и смонтированных нами изделий!

Возможна ли рассрочка оплаты?

Вы можете стать обладателем нового гаража из сэндвич-панелей без удара по бюджету — мы предоставляем беспроцентную рассрочку без переплат и скрытых комиссий.

Возведение каркаса

Создание каркаса гаража производится из уголка на 50 или 75 мм, соединяемого на сварку или на болты. Для крепления к фундаменту следует заранее предусмотреть закладные, к которым можно будет прикрепить каркас.

ВАЖНО!

Можно построить деревянный каркас из бруса 100 на 100 мм, если работы с металлом по каким-либо причинам затруднены.

Строительство каркаса ведется поэтапно:

  • Устанавливаются и связываются между собой угловые стойки. Если длина каркаса велика, то можно сразу же установить центральные промежуточные стойки.
  • Устанавливаются промежуточные стойки, связываются между собой и с обвязкой укосинами или поперечинами. Шаг стоек составляет 500 мм.
  • Собираются элементы скатов крыши. Проще их собрать на земле и поднять наверх, но можно собирать сразу на месте.
  • Все действия постоянно контролируются при помощи строительного уровня, рулетки или измерительной рейки. Проверяются диагонали стен, углов.

8

Способы установки и узлы крепления панелей

Установка панелей может производится как в горизонтальном, так и в вертикальном направлении. Чаще всего выбор производится исходя из длины панели, чтобы избежать лишней резки и образования большого количества отходов. Длина может составлять от 50 см до 13 м, поэтому можно выбрать наиболее подходящий вариант с наименьшими потерями на резку.

Крепление панелей производится на саморезы с наконечником под сверло (самосверлящие винты). Для этого в элементах каркаса предварительно делаются отверстия, в которые входит и надежно закрепляется винт.

4

Для стыкования панелей кромки снабжены замковым профилем, поэтому необходимо правильно располагать панели, чтобы замковая и ответная части совпадали между собой. на расстоянии 50 мм от кромки располагаются крепежные винты.

Кровельные элементы стыкуются несколько иначе — замковая часть образует нахлест на длину одной волны, препятствующий попаданию воды.

3

5

Полезное видео

В данном видео вы узнаете, как производится строительство гаража из сэндвчи панелей:
