Устройство бачка унитаза: механизмы, виды и возможные проблемы

В интернет-магазине Леруа Мерлен Москвы Арматура для сливных бачков унитазов в наличии по низкой цене. Широкий ассортимент товаров для дома и ремонта, спешите купить онлайн, или загляните в наш магазин!

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Разновидности сливных механизмов унитазов

Независимо от конструкции унитаза, сливной бачок в нем должен присутствовать обязательно, так как прямая подача воды из трубопровода ХВС не позволяет обеспечить должное качество и чистоту смыва

Сливные бачки по материалу изготовления делятся на три типа:

  1. Керамические (фаянсовые) – надежная и дешевая классика.
  2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
  3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

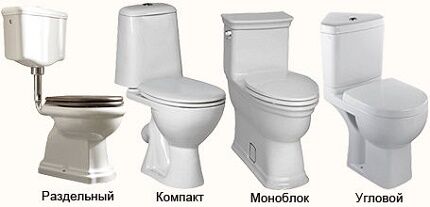

По способу крепления и месторасположению они бывают:

  • низкорасположенные – устанавливаются прямо на чашу унитаза;
  • высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

  • кран (поплавковый клапан);
  • пластиковый поплавок;
  • рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Принцип действия сливного бачка

Нижнее подключение считается более бесшумным, нежели боковое – вода в этом случае не падает сверху, а поступает сбоку, что исключает плеск

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Оказавшись внизу, он открывает клапан арматуры на водопроводе, а по мере наполнения бака вновь поднимается и перекрывает водоподачу.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

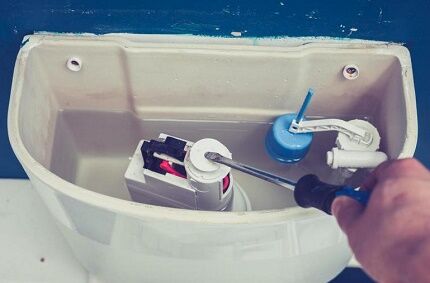

Устройство сливного механизма для унитаза

еханизмы наполнения и слива не связаны конструктивно между собой, каждый из них функционирует самостоятельно, но запускаются/останавливаются эти приспособления в связке одновременно

В действие сливное устройство приводится:

  • нажатием на кнопку;
  • нажимом на рычаг;
  • дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

В другой нашей статье содержится информация об устройстве водосливного приспособления – арматуры сливного бачка.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

Схема сливного механизма для унитаза

Переливная труба всегда открыта, ее верхний край находится над установленным уровнем воды – если бак начинает переполняться, то жидкость просто перетекает прямиком в канализационную систему

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Самые распространенные поломки сливного бачка рассмотрены в нашей статье: Ремонт сливного бачка унитаза своими руками

Все устроено таким образом, что вылиться из бака она не сможет по определению. При срабатывании подобное переливание приведет к увеличению показаний счетчика ХВС, но позволит избежать потопа.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Обязательной принадлежностью любого благоустроенного жилья является бачок и входящий в его комплект сливной механизм для унитаза. Последний чаще всего выходит из строя, что приводит к созданию дискомфортных условий при посещении санузла. Чтобы реже сталкиваться с данной проблемой, следует правильно подобрать, установить и настроить механизм слива. Разобраться с этим вопросом поможет данная статья.

slivnoj-mehanizm-bochka-unitaza-foto-video-ustrojstvo-i-printsip-raboty-1Чтобы сливной механизм качественно выполнял свои функции, его нужно правильно установить и настроить.

Виды бачков для унитаза

Смывной бачок представляет собой ёмкость с крышкой, оснащённую механизмом подачи воды и сливным устройством. По месту установки бачки подразделяются на три вида:

  • подвесные;
  • встраиваемые в стену;
  • компакты.

Подвесной бачок монтируется на стену над унитазом на некоторой высоте и соединяется с чашей при помощи сливной трубы. К рычагу устройства для смыва крепится цепочка с ручкой. Верхнее расположение ёмкости обеспечивает высокий напор воды при сливе.

Встраиваемый бачок представляет собой плоскую ёмкость из высокопрочного полимера. Ей комплектуются подвесные унитазы. Ёмкость прячется за декоративной отделкой, снаружи монтируются лишь кнопки управления смывом.

Бачок-компакт устанавливается на заднюю полку чаши унитаза. Он оснащается рычажным или кнопочным механизмом. Подача воды осуществляется сбоку или снизу.

Унитаз-компакт с нижней подводкой воды

Классический унитаз-компакт с нижней подводкой воды Источник vannstudio.ru

История возникновения

Унитазы со сливными бачками впервые появились около 80 лет назад, в 1940-х годах, когда впервые была предложена конструкция унитаза с наполнительным бачком. Первый унитаз со сливным бачком появился в Англии. В то время водопровод еще не получил достаточное распространение, а смывать унитаз приходилось вручную, что доставляло массу неудобств. Благодаря наполнительному бачку использовать унитаз и его функцию смыва стало намного удобней.

В дальнейшем, с появлением водопровода, использовать наполнительный бачок стало еще удобней, его снабдили наполнительным клапаном, который автоматически перекрывал поток воды из водопровода.

Со временем производились улучшения клапанов наполнения унитаза и увеличивали экономию воды, конструкция унитаза и смывного бачка при этом осталась примерно такой же, как и в 1940-х годах.

Принцип работы двухрежимного слива

Современные модели сливных бачков оснащаются сдвоенной кнопкой слива. Это дань моде на экономию воды.

Такие устройства рассчитаны на два режима работы:

  • стандартный – на сброс в чашу всего бака (4 или 6 литров);
  • половинный – на выливание только части объема (2 либо 3 литра).

Подобная система более экономична в плане расхода воды. Но она и более капризна с точки зрения настройки и починки. Количество внутренних элементов в ней увеличено, а значит, повышается и риск поломки этого устройства.

Бачок с двумя режимами спуска воды

Двухрежимный сливной бачок с парой кнопок позволяет существенно экономить воду, так как в отдельных случаях используют только часть ее, а не всю полностью

Помимо сдвоенного варианта кнопка для двухрежимного механизма слива может быть и одной. В этом случае спускаемый объем воды зависит от силы давления человека на рычаг.

Пока кнопка нажата, сливное отверстие остается открытым, а после отпускания она возвращается вверх и одновременно с этим перекрывается водосток.

Особенности выбора

Чтобы с комфортом пользоваться унитазом, один из важных моментов – это иметь удобный слив, поэтому необходимо тщательно подходит к выбору моделей сантехники.

Существуют факторы, которые заслуживают отдельного внимания.

Наливной клапан предполагает два варианта размещения:

  • Снизу – расположение патрубка в дне водяного бака. В этом случае очень важна герметичность соединения. За нее несут ответственность две прокладки.
  • Сбоку – патрубки и клапаны заводят в бак сквозь боковую стенку, отверстие располагается практически на верхней кромке стенки. Этот проход делают условно герметичным, так как максимальный уровень воды, как правило, его не достигает.

Видео по ремонту бачка унитаза

На этом видео демонстрируется, как можно заменить заливной клапан в унитаза своими руками.

Выбор и ремонт механизмов бачка

Выбирая унитазный бачок, приходится идти на компромисс между ценой сливного устройства и его качеством. Конструкция из металлических элементов более долговечна, но и стоит дороже, нежели полностью выполненная из пластика.

Подвод воды снизу менее шумен бокового, однако за него придется немало переплатить. Устанавливаемый сбоку механизм проще конструктивно и более дешев.

Поплавок на рычаге из проволоки

Советская поплавковая конструкция с пластиковым бочонком на плече из проволоки пусть и выглядит не очень презентабельно, но это самый недорогой и простой в регулировке вариант

Поплавок выполняется в виде полого герметичного цилиндра или перевернутого стакана. Первый вариант более надежен, но при появлении дырок в пластиковых стенках о герметичности можно будет забыть. Просачивающаяся сквозь прорехи вода неизбежно приведет к выходу поплавка из строя.

Принцип его работы основан на наличии внутри воздуха. При появлении в пластике проколов он подлежит немедленной замене.

Возможные проблемы со стаканом

«Стакан» изначально негерметичен, неприятностей с поломками у него на порядок меньше – но если он накопит внутри отложения из-за высокой жесткости воды, то станет слишком тяжелым и перестанет исправно работать

Проблема с протеканием слива может быть связана с загрязнением спускного клапана. Просто между резиновым элементом и седлом накопилась грязь в виде ржавчины из старых труб или ила.

Менять в этом случае ничего не придется, достаточно снять крышку, приподнять манжету и прочистить тряпкой все под нею. Но если резина истерлась или состарилась, то ее обязательно потребуется заменить.

Вам также может быть интересна информация о том, как заменить прокладку между бачком и унитазом, рассмотренная в нашей статье.

Прежде чем устанавливать клапана внутри бака, его необходимо закрепить на чаше. Устройство и компоновка сливного бачка унитаза таковы, что после монтажа внутренних механизмов дотянуться до стяжных болтов будет проблематично.

Сначала следует произвести установку и крепление керамического резервуара на краю унитазной чаши, а только потом монтировать в нем все приспособления для подачи/спуска воды.

Ремонт крана-поплавка производится в следующем порядке:

Галерея изображений

Фото из

Шаг 1: Отвинчивание крана поплавка от стенки бака

Шаг 2: Разбор головки поплавкового устройства

Шаг 3: Определение повреждения мембраны

Шаг 4: Установка новой головки с мембраной

Как снять с бачка крышку

Если бачок перестал наполняться, начал подтекать или вода беспрерывно льётся в чашу через переливную трубку, требуется отрегулировать или заменить арматуру. Чтобы получить доступ к внутренней части резервуара, необходимо снять крышку.

Сложности могут возникнуть, если установлен механизм сливного бачка с кнопкой. Чтобы демонтировать кнопку на крышке, необходимо нажать на неё и повернуть кольцо. Если не получается провернуть плоское кольцо пальцами, требуется вдавить кнопку и найти на внутреннем ободке кольца специальные прорези. Вставив в одну из прорезей узкую плоскую отвёртку, кольцо проворачивают, а затем выкручивают пальцами.

Кольцо кнопки легко выкручивается пальцами

Кольцо кнопки легко выкручивается пальцами Источник psk-remont.ru

После того, как кнопка будет вынута (убрав кольцо, её достаточно потянуть вверх), можно легко снять крышку и изучить устройство сливного бачка, проверить механизмы на наличие повреждений.

Как работает механизм слива?

Еще один важный компонент арматуры для унитаза – механизм, отвечающий за спуск. В комплект входят следующие компоненты:

  • Сливное отверстие, которое располагается в нижней части бачков. Оно должно иметь правильный наклон для беспроблемного спуска жидкости из сливного резервуара.
  • Переливная трубка – важный обязательный компонент механизма.
  • Клапанная крышка и резинка, которая не допускает самопроизвольной утечки воды вниз.
  • Кнопка, отвечающая за открывание запорного механизма. Управление кнопкой может предполагать один или два сливных режима в работе унитаза, поэтому и конфигурация будет различаться.

Любые виды комплектующих для домашнего унитаза должны быть выполнены из качественных прочных материалов. Дешевый пластик может быстро выйти из строя под воздействием солей жесткости, которые практически всегда присутствуют в водопроводной воде. В этом случае устройство достаточно быстро перестанет правильно работать и потребует замены.

Устройство унитаза и смывного бачка

Разве можно себе представить современный дом, а тем более квартиру, без важного приспособления – унитаза? Делая выбор в пользу той или иной модели, или же выполняя ремонт, следует хорошенько разбираться в его принципе работы и устройстве. Поэтому стоит уделить немного времени, чтобы рассмотреть эти вопросы.

Устройство смывного бачка унитаза

Материал изготовления клапанов слива для унитаза

Дорогостоящие модели систем слива унитаза выполняются из бронзы или латуни. Данные материалы отличаются прочностью, надежностью, стойкостью к коррозии, способностью выдерживать механические и химические нагрузки. Конструкция может иметь как простое, так и сложное исполнение. Металлическая начинка встречается в дорогих коллекционных моделях, которые выпускаются с определенной стилизацией.

slivnoj-mehanizm-bochka-unitaza-foto-video-ustrojstvo-i-printsip-raboty-8 Большую часть клапанов для слива изготавливают из полимеров.

В остальных случаях бронза и латунь могут использоваться при изготовлении только заливного клапана, что делает запорно-сливную систему универсальной, легкой в монтаже, настройке, ремонте и позволяет заменить каждый узел в отдельности.

Множество моделей клапанов изготавливаются из полимеров. Качество пластмассы и точность производства сказываются на стоимости изделия. Чем дороже арматура, тем надежнее и долговечнее будет система слива. Однако встречаются качественные модели, имеющие доступную цену.

Виды унитазов

Начнем с видов унитазов. Все существует их два, согласно принципам исполнения:

  • Напольные. Это отдельностоящие модели-компакты, приставные и образцы, которые подразумевают сидение на корточках.
  • Подвесные. В таких моделях сливной бачок отсутствует или находится в стене.

к содержанию ↑

Основные составляющие

Основной элемент чаши – сифон. Он представляет собой гидравлический затвор, в нем находится вода. Это изогнутый канал, обеспечивающий проход необходимого количества воды в канализационную систему. При этом обеспечивается отсутствие неприятного запаха из канализации в помещении.

Устройство смывного бачка унитаза

Указания по монтажу

На унитаз с цельноотлитой полочкой бачок прикрепляют болтами к полочке унитаза. При монтаже бачка, смонтированного на отдельной полочке, резиновую манжету, находящуюся на патрубке полочки, надевают на раструб унитаза и после этого полочку прикрепляют к унитазу.

При установке и закручивании к бачку седла под вертикальный спускной клапан (11) надо строго следить, чтобы седло не было перекошено, а вертикальный спускной клапан хорошо заходил в седло. В противном случае вода будет постоянно стекать в унитаз.

Обратите внимание, чтобы при сборке гайка перелива (6) была туго затянута. Иначе вода будет постоянно протекать в унитаз, а завернуть гайку позже можно будет только отсоединив бачок от полочки унитаза. Поплавковый клапан должен полностью перекрывать поступление воды в бачок при достижении уровня на 20 мм ниже перелива.

Таблица 1. Установочные размеры по ГОСТ 21485-94 для смывных бачков

Принцип работы затвора

Основывается на изменении величины атмосферного давления, давления воздушной среды в системе канализации и стояке.

Если атмосферное давление выше давления воздуха в канализации и стояке, в гидрозатворе объем жидкости уменьшается. Как правило, его вход делают вертикальным, а выход – наклонным или прямым. Если длительно не использовать унитаз, жидкость из гидрозатвора может испариться.

Устройство смывного бачка унитаза

Вода перестала набираться

Если вода в бачок перестала поступать или набирается слишком медленно, следует провести ревизию бокового или донного подающего устройства. Обычно проблема связана с засорением частичками ржавчины и другими механическими включениями.

На первом этапе требуется перекрыть воду и отсоединить гибкую подводку от бачка. Если на входе в устройство подачи установлен фильтр, то в шланге может скопиться грязь. Чтобы её удалить, свободный конец подводки опускают в ведро или направляют в унитаз и включают подачу воды.

Донный клапан подачи воды

Донный клапан подачи воды демонтируют и очищают от загрязнений Источник stroy-podskazka.ru

В более сложных случаях может потребоваться демонтаж устройства подачи. Механизм промывают под струёй воды, чтобы очистить корпус, трубки, клапан от загрязнений. Если в состав конструкции входит мембрана, её достают и тщательно очищают от накопившихся твёрдых частиц.

Далее подающее устройство устанавливают на место, подключают гибкую подводку и поверяют герметичность соединений, а также силу напора воды, поступающей в бачок.

Что делать, если вода набирается медленно, смотрите в этом видеоролике:

Замена сливной системы унитаза (видео)

Мы уверены, разобраться с устройством системы слива и привести его в порядок вам вполне по силам, сэкономив заметную сумму на визите сантехника.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на

новостную рассылку

. Успехов вам, и добра вашей семье!

Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным клапанами), которую ставят в сливной бачок. Далее и поговорим о том, как самостоятельно, своими руками устанавливать ее, менять, регулировать и ремонтировать.

Устройство смывного бачка унитаза

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей

Коротко о главном

Причиной поломки смывного бачка обычно служит износ или повреждение арматуры, неправильная регулировка, деформация и загрязнение уплотнителей или сливного клапана. Зная, как починить сливной бачок, можно исправить или отрегулировать механизм подачи воды, вернуть функциональность сливному устройству, полностью заменить арматуру или сменить повреждённые элементы, включая уплотнители.
