Сырость в санузле, душевой побеждает эффективная вентиляция. Поясним особенности естественной, принудительной циркуляции воздуха, рассмотрим элементарные расчетные зависимости.

Содержание

Для чего нужна вентиляция?

Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.

Назначение

Практическое значение вентиляции для ванной комнаты огромно. Если она работает плохо, может появиться плесень.

Только своевременное удаление перегретого влажного воздуха позволяет избегать появления конденсата под потолком и на стенах.

Как раз там, где появляется конденсат, вскоре образуются плесневые гнезда. Косметический ремонт только на время устранит проблему, но не решит ее полностью.

Также при некачественной или неправильной работе вентиляции:

  • воздух перенасыщается вредными веществами;
  • растет концентрация углекислоты;
  • появляется ощущение затхлости и сырости;
  • накапливаются пыль, прочие аллергены;
  • ухудшается тонус организма;
  • появляется апатия и понижается общая работоспособность;
  • ослабевает иммунитет;
  • из-за появления конденсата может отклеиться приклеенная к гипсокартонной подложке кафельная плитка.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

  • Естественная циркуляция
  • Электрические вытяжные приборы

Правила устройства вентиляции в городской квартире
Советы по увеличению мощности системы

  • Работы по прочистке
  • Приточные клапаны
  • Отвод газов на улицу

Санитарные требования и нормы

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности. Как минимум нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

Вентиляция в ванной

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час

Диагностика состояния вентиляции

Чтобы проверить вентиляцию в ванной и туалете, необходимо:

  • открыть окно в любой ближайшей комнате и дверь в санузел;
  • к отверстию вентиляционной шахты приложить листок бумаги или салфетку.

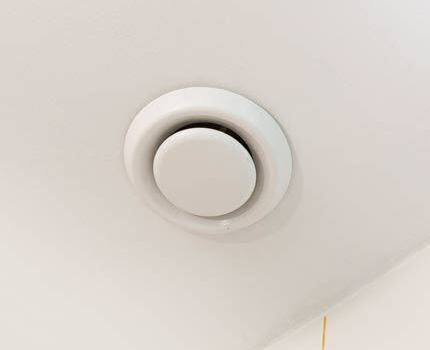

Вентиляционная решетка, которая присасывает салфетку

Воздушный поток, которому ничего не препятствует, должен притянуть лист бумаги к решетке воздуховода. Если этого не произошло либо лист держится слабо, значит система естественной вентиляции нарушена.

Вот еще несколько факторов, которые помогут Вам понять, что вентиляция неисправна:

  • зеркало сильно запотевает после принятия ванны или душа;
  • ощущается тяжелый, влажный воздух;
  • на стенах и мебели скапливается влага;
  • появилась черная плесень или другие виды плесени;
  • неприятные запахи не уходят.

Можно подумать, что достаточно прочистить каналы естественной вентиляции и дышать станет намного легче, неприятные запахи уйдут, а сырость в ванной комнате и туалете перестанет портить Вашу дорогостоящую отделку и сантехнику. Однако этого не всегда достаточно.

Распространенный миф из мира вентиляции помещений — естественная вытяжка продуктивна круглый год. Даже если Вы не наблюдаете конденсата на стенах и зеркальные поверхности не запотевают, следует понимать, что вытяжка естественной вентиляции работает, когда температура воздуха за окном значительно ниже температурных показаний внутри помещения. Все остальное время она не функционирует.

Принцип работы гравитационной (естественной) системы вентиляции заключается в разнице плотности воздуха. Теплый воздух вытесняется холодным потоком, так как он легче, и выводится через вытяжные каналы. Это значит, что избавиться от сырости в ванной комнате получится только в холодное время года при условии открытого окна (или в режиме проветривания), что не всегда подходит для наших морозных зим. Тем более придется держать двери открытыми как в ванной комнате, так и в туалете.

Поэтому здесь на помощь Вам придет принудительная вентиляция санузла.

Монтаж вентиляционного канала

Собрать и установить в частном доме вентиляционный канал, отводящий отработанный воздух прямиком на улицу, можно из готовых утепленных элементов. Такие вентиляционные системы выпускаются известными производителями и собираются как конструктор. Стоимость их высока.

Выбор подходящих материалов

Решить проблему более дешевым способом помогают канализационные трубы оранжевого цвета, которые используют для проведения наружной части сети автономной канализации. Стенки этих труб не трескаются на морозе.

Диаметр трубы выбираете от площади помещения: 100 или 150 мм. Длина всей трубы рассчитывается исходя из того, что вентканал должен располагаться выше кровли на полметра. Чем выше труба, тем сильнее тяга.

Выпиливание вентиляционных отверстий

На верхний конец трубы ставите заглушку, чтобы осадки не попадали внутрь вентиляционного трубы-канала. Для отвода воздуха в верхней части пластиковой трубы делаете по кругу продолговатые прорези, ширина которых составляет 20 мм, а расстояние между соседними отверстиями равняется 30 мм. Длина выпиливаемых прямоугольных окошек должна достигать 250 мм.

Утепление стенок вентиляционной трубы

Для того чтобы в устанавливаемом вентканале не образовывался конденсат из-за разницы температур на чердаке и на улице, надо его стенки хорошенько утеплить. Подойдет базальтовая вата или изолон.

  • Всю трубу обворачиваем фольгированным утеплителем блестящей стороной к стенкам.
  • Шов соединительный проклеиваем фольгированным скотчем.
  • Затем еще раз обворачиваем утеплителем так, чтобы шов приходился на другую сторону трубы.
  • И опять проклеиваем скотчем.
  • После этого самодельная вентиляционная труба-шахта обматывается по кругу вся полностью скотчем.

Устройство вентиляционного отверстия

В потолке ванной комнаты в частном доме проделывается отверстие, равное диаметру утепленной трубы. Труба-вытяжка верхним концом вставляется в проем, проделанный в кровле, и заводится нижним концом в вентиляционное окно, вырезанное в потолочном перекрытии.

Самодельный вентканал должен быть закреплен в строго вертикальном положении хомутами к стропилам крыши или к иным конструкциям, имеющимся на чердаке дома. В ванной комнате отверстие в потолке декорируется решеткой, подобранной по размеру и цвету. Для крепления используют саморезы или жидкие гвозди.

Отличие естественной вентиляции от принудительной

Существует естественная и принудительная вентиляция. В первом случае воздухообмен обеспечивается за счет циркуляции воздушных масс через дверные и оконные проемы. Около века назад естественная вентиляция считалась наиболее эффективным способом.

Сегодня же она неспособна обеспечить достаточный уровень воздухообмена, поэтому используется лишь для притока. Чтобы полноценно проветрить помещение, выбирают вариант с принуждением. Ведь никому не захочется надолго открывать окно зимой и выпускать тепло.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора. Благодаря этому можно сохранить драгоценное тепло, вывести лишнюю влагу и наполнить помещение свежим и чистым воздухом в считанные минуты.

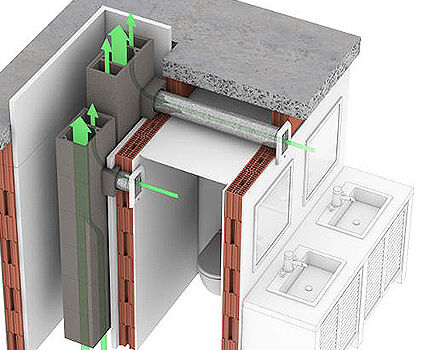

Схема принудительной вентиляции

Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов. Такой перфекционизм, сохраняя тепло, делает невозможным какой-либо естественный воздухообмен

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность вытяжной системы, необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м3/час).

Корпус вентилятора

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Выбор вентилятора

Вентилятор должен отвечать ряду требований:

  • Безопасность. Прибор будет подключаться к электричеству, а устанавливаться – в сыром помещении, поэтому должна быть предусмотрена влагозащита, также вентилятор должен быть устойчив к воздействию пара.
  • Низкий уровень шума. Этот параметр во время работы устройства не должен превышать 35 дБ. В противном случае постоянный гул будет раздражать жильцов, а в некоторых случаях – соседей. Придется тратиться на шумоизоляцию.
  • Пропускная способность вентилятора. Ее должно хватать, чтобы обеспечить смену воздуха в комнате 5–8 раз за час.

Разнообразие вентилятора для ванной

Классификация вытяжных вентиляторов

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность.

Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:

  • диаметральные;
  • осевые;
  • радиальные.

Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.

Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.

Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс.

При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума. С популярными моделями бесшумных вентиляторов, предназначенных для установки в ванных комнатах, ознакомит рекомендованная нами статья.

Обратный клапан вентиляции

Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах

Организация естественной вентиляции

Чтобы правильно организовать естественный воздухообмен, необходимо:

  1. Определить направление трассы воздуховодов в зависимости от планировки помещения и шахты естественной вентиляции. Желательно избегать большого количества углов и изгибов, а также продумать возможность отсоединения и прочистки каналов.
  2. Соединить ванную и туалет с вентиляционным каналом. Проще всего это сделать при помощи плоских воздуховодов с сечением 110×55 мм или 204×60 мм и набора комплектующих деталей. В него, в зависимости от конфигурации воздушной трассы, входят соединители, колена, переходы, тройники, держатели и пластины.

Принудительная вентиляция помещения ванной комнаты

Если тяга в вентиляционной шахте слабая, то увеличить отток тяжелого влажного воздуха из ванной комнаты можно с помощью электрического вытяжного вентилятора. Проверяют силу тяги с помощью листа тонкой бумаги или зажженной спички. Если листок прилипает к вытяжному окну, а пламя тянется в сторону вытяжки, то тяга хорошая.

При незначительной тяге или при её отсутствии единственным выходом будет установка вытяжного вентилятора. На данный момент можно подобрать вытяжные вентиляторы для самых разных ситуаций, различных размеров и цветов. Желательно рассчитать и установить вентилятор нужной мощности, тогда ваше время проведенное в ванной будет комфортным.

Очень популярны модели вентиляторов с обратным клапаном в вытяжной вентиляции. Как правило обратный клапан уже изначально предусмотрен в конструкции вентилятора. Шторки клапана автоматически открываются при даже небольшом токе воздуха из помещения и захлопываются при возникновении обратного тока воздуха – в помещение.

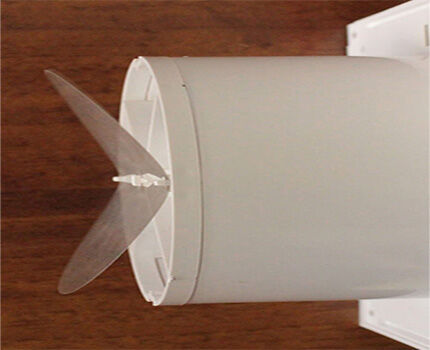

Обратный клапан

Прозрачные шторки обратного клапана действуют по системе “ниппель”. В систему вентиляции ток воздуха свободный, обратно полностью перекрыт

Данная конструкция очень важна при ситуации, когда из за ошибок при расчете и монтаже возможен обратный ток воздуха из вытяжной вентиляции в помещение. Причем шторки автономны и работают при выключенном вентиляторе.

Как улучшить вентиляцию в ванной комнате

Все будет зависеть от того, что является причиной плохо работающей вентиляции. Если в ванной используется естественная система, тогда причины две:

  1. Недостаточный приток воздуха. Его можно увеличить, увеличив зазор между полом и дверным полотном.
  2. Забилась вентиляционная шахта. Это более серьезная проблема, которая требует серьезного подхода к ее решению. Канал надо чистить, что не всегда возможно при самостоятельном подходе. Если это вентиляция в частном доме, в котором установлен обычный стояк через перекрытия и крышу, то можно попробовать сверху опустить груз, чтобы он протолкнул внутрь мусор. А уже изнутри помещения достать последний.

Если в ванной используется принудительная система, то надо проверить, подходит ли по производительности установленный вентилятор. Может оказать и так, что он просто не справляется с воздухообменом.

Это три причины, которые надо справить, чтобы улучшить работу вентиляции в ванной.

Монтаж вентиляции в ванной и туалете

Перед началом монтажных работ необходимо провести подготовительные. Прежде всего, нужно сравнить диаметр вытяжного прибора с размером шахты.

Если вентиляционное отверстие оказалось большим, то в него вставляется пластиковая труба или гофра. При этом пустоты следует заделать при помощи монтажной пены. Если вход в вентиляционную шахту меньше, то его можно расширить при помощи перфоратора.

Определение места для установки

Чтобы принудительная вентиляция была максимально эффективной, недостаточно только приобрести мощное оборудование. Не менее важно выбрать правильное место для установки.

Так как вытяжка в ванной предназначена для удаления горячего влажного воздуха, то оптимальным решением будет его монтаж в верхней части стены, которая расположена напротив двери.

Немаловажным является организация притока в помещение – предстоит встроить специальную решетку в нижнюю часть двери или оставить обычную щель под дверью (более экономный способ). Такие варианты позволят свежему воздуху поступать из жилого помещения в ванную.

Диагностика состояния вентиляционного канала

Если задумывается переделка ванной или туалета, то перед началом каких-либо работ следует провести диагностику работы вентканалов доступными для хозяев способами.

Прежде всего, проверяется тяга, для чего к шахте прислоняется лист обычной бумаги, зажженная спичка или зажигалка. Если бумага прилипает к решетке вентиляции, а пламя накреняется в сторону канала, то это хороший знак.

Вентиляционная шахта

Чтобы улучшить тягу, рекомендуется проверить, загроможден ли вентиляционный канал мусором, оставшимся после неумелых ремонтных работ или по каким-либо другим причинам. После прочистки следует проверить тягу при открытой и закрытой двери

Выбор схемы подключения прибора

Если рассматривать стандартную квартиру в новостройке, то в подавляющем большинстве случаев естественной вентиляции недостаточно, чтобы вывести всю лишнюю влагу из ванной. Единственным исключением является частный дом, в туалете которого есть окно.

Но при обустройстве принудительной вентиляции интересует вопрос: как долго должен работать вытяжной прибор? Зачастую владельцы квартир подключают вентилятор к выключателю света. Это значит, что устройство сможет работать ровно столько, сколько человек будет находиться в ванной. Этого может оказаться недостаточно.

Второй способ основан на подключении вентилятора к отдельному выключателю. Но в этом случае пользователь будет забывать включать/выключатель прибор. Поэтому подходящим решением станет установка вентилятора с датчиком влажности. Такие приборы работают автономно и без участия человека удаляют лишнюю влагу из ванной комнаты.

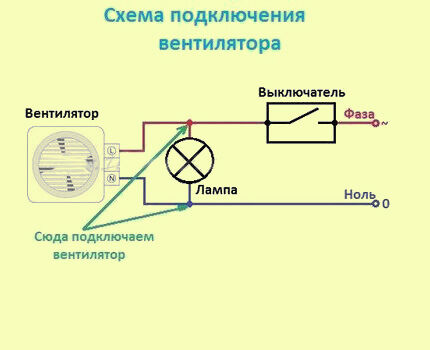

Схема подключения вентилятора к выключателю

Благодаря удобству и экономии электроэнергии наибольшим спросом пользуется способ, когда вентилятор подключается к выключателю света. Но этот способ не отличается высокой эффективностью

Тонкости установки вентилятора

Прежде чем приступать к обустройству вентиляционной системы, в обязательном порядке нужно ознакомиться с инструкциями, идущими в комплекте с приборами. В подавляющем большинстве случаев во вкладыше подробно описан весь процесс монтажа. Это значительно упростит и ускорит работу.

Самый трудоемкий этап – установка и подключение вентилятора.

Если рекомендаций производителя нет или отсутствует перевод на родной язык, то следует совершать действия в приведенной ниже последовательности:

  1. Снять лицевую крышку.
  2. На те области, где вентилятор примыкает к стенке, необходимо нанести полимерный клей, силикон или жидкие гвозди. Все перечисленные способы крепления прекрасно подойдут, так как вытяжные приборы чаще всего изготавливаются из пластика и, соответственно, имеют небольшой вес. Поэтому жидких гвоздей будет достаточно.
  3. Вставить вентилятор таким образом, чтобы его рабочая часть (электрический двигатель и колесо с лопастями) были полностью “утоплены” в стене.
  4. Плотно прижать корпус агрегата, чтобы клеящий состав успел схватиться.
  5. Установить противомоскитную сетку. Этот элемент убережет от проникновения из вентиляционного канала в помещение разнообразных насекомых и мусора.
  6. Закрепить лицевую крышку при помощи саморезов или дюбелей, которые идут в комплекте.

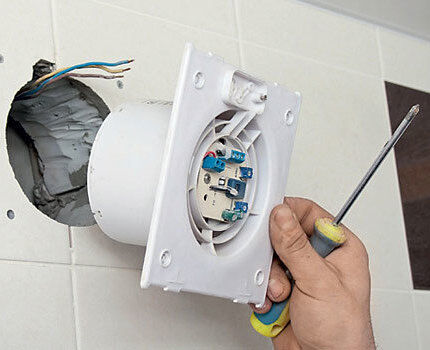

Заключительный этап — это прокладка кабеля и подключение вентиляционной системы к электрической сети.

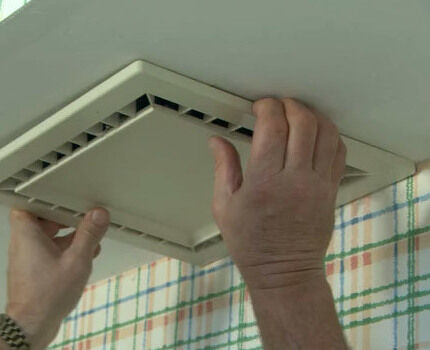

Установка вентиляции в ванной комнате и туалете

Весь процесс монтажа достаточно простой, но если возникли какие-либо проблемы или сложности, то лучше доверить эту работу профессионалам

Принудительная вентиляция значительно увеличивает объем выводимого из помещения воздуха. Но так как лицевая крышка перекрывает немалую часть канала, когда устройство выключено, скорость потока уменьшается в несколько раз. Из-за этого значительно падает его производительность.

Решается вышеуказанная проблема путем установки воздухозаборной решетки. Это поможет восстановить нормальную работоспособность. Второй способ заключается в том, чтобы оставить между лицевой крышкой и стеной небольшой зазор (1-3 см). В получившуюся щель будет засасываться воздух и вентиляция будет работать в нормальном режиме.

Подключение вентилятора к сети

При подключении вентиляционной системы к электрической сети необходимо придерживаться правил безопасности. Прежде всего, нужно убедиться, что провода обесточены. К тому же, для их соединения лучше использовать не «скрутки», а клеммные колодки

Распространенные ошибки при монтаже

Если обустройством вентиляционной системы занимается неопытный мастер, то нередко возникают ситуации, когда после окончания работы ее производительность не удовлетворяет пожелания жильцов или она не отличается эффективностью.

Причина этого заключается в допущении ошибок при монтаже. Чтобы избежать появления элементарных проблем, необходимо знать некоторые нюансы.

Чаще всего встречаются такие ошибки при устройстве вентиляционной системы:

  • канал спроектирован некорректно, что значительно затрудняет движение воздуха;
  • вентиляторы сильно шумят при работе;
  • герметичность соединения шахты нарушена;
  • вентиляционная система проходит через жилое помещение и ее шум мешает нормальной жизни семьи.

Если проектирование было выполнено неправильно, то перечисленные выше проблемы обязательно появятся. При этом нередко для их исправления нужно полностью переделывать систему вентиляции.

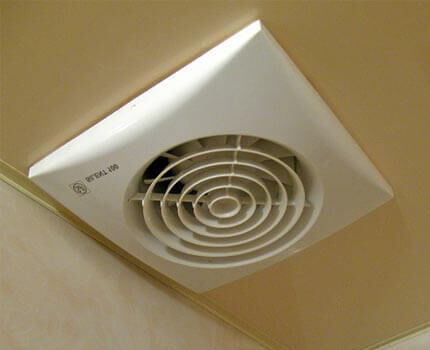

Внешний вид вентиляции для ванной

В некоторых случаях сильный гул при работе вентилятора является ярким признаком его неправильной установки и допущения ошибки, которая называется “соосность”. Решается данная проблема путем демонтажа устройства и его повторного монтажа, но уже с точным соблюдением технологии

Можно пойти легким путем. Например, для уменьшения шума рекомендуется использовать шумопоглотители. Что касается повышения производительности вентиляции, то для этого придется установить новый, более мощный вытяжной прибор и проверить качество обустройства притока воздуха в ванную и туалет.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.
