Водоснабжение частного дома из колодца от «А» до «Я»: от подготовки котлована до подключения к сантехническим приборам

Водоснабжение частного дома из колодца: схема подключения, какое понадобится оборудование, разница между летним и зимним водопроводом, фото и видео.

Особенности водоснабжения из колодца

Обычный колодец использует безнапорные водоносные пласты, которые «опираются» на первый водоупорный слой. Считается, что оптимальная глубина шахтного колодца лежит в пределах 6-10 м. Все, что выше – это дождевая или талая вода, которая не успела пройти естественную фильтрацию, и от ее проникновения защищают сам колодец. Поэтому, в какой-то мере обустройство колодца сложнее, чем скважины, ведь у последней металлическая труба служит надежным барьером от «грязной» грунтовой воды. Если колодец глубже 10 м, то экономически целесообразней обустроить скважину на «песок».

водоснабжение дома из колодца

Способы добычи воды в зависимости от залегания водоносных пластов Источник giropark.ru

Другая особенность, усложняющая обслуживание системы водоснабжения дома из колодца – это влияние на работу насоса твердых частиц, присутствующих во взвешенном состоянии в воде.

Если у скважины первая ступень очистки воды начинается еще на уровне галунной сетки на перфорированной части трубы, то погружной насос для колодца «работает» с неочищенной водой. Фильтр механической очистки является частью его конструкции и его необходимо периодически чистить.

А главная особенность – невысокий дебит (производительность) большинства колодцев. Он не превышает 1 м3/час, обычно гораздо меньше, и зависит не только от особенностей участка, но и от погодных факторов в каждом году. То есть, это величина не стабильная, как в скважине «на известь», и в засушливые годы уровень воды может падать на одно-два «кольца».

Наглядно про особенности водоснабжения из колодца на видео:

Особенности водоснабжения из колодца

Водопровод на даче из колодца с помощью погружного насоса и гидроаккумулятораВодопровод из колодца предполагает опускание в воду скважинного насоса. Следует опускать его глубже, поскольку время от времени уровень воды может падать или подниматься.

Есть такое понятие как дебит воды в колодце. У колодцев он невысокий, за одни сутки в нем добавляется порядка 1 кубического метра воды. Исходя из этого, шланг следует опускать с запасом, чтобы насос не работал в режиме холостого хода.

Особенностью воды в колодце является наличие посторонних включений. Вода здесь не всегда чистая, что следует учитывать при выборе оборудования. Фильтр механической очистки должен присутствовать не только в насосе, но и на входе воды в дом, поскольку иначе в воде может попадаться ил, песок, мел и другие посторонние включения. Колодец следует накрыть крышкой, чтобы в него не попали дождевая вода, насекомые и животные, иначе вода будет непригодна для питья.

Если вы планируете использовать колодезное водоснабжение только в сезон, например, в теплое время года, то закапывать трубу выбранного диаметра из дома в колодец нет необходимости. Если же он будет работать круглогодично, тогда следует закопать шланг в землю на глубину 1,6 м. В таком случае вода в шланге не промерзнет.

Плюсы и минусы «колодезного» варианта

Перед началом такого масштабного проекта следует оценить его плюсы и минусы. Помимо относительно низких затрат на сооружение, стоит отметить возможность использовать колодец даже при отключениях электроэнергии, просто набирая воду ведром. Кроме того, для колодца не нужны разрешения, его можно просто выкопать в подходящем месте.

Но не стоит оставлять без внимания и некоторые проблемы, связанные с водоснабжением из колодца. Вода в верхнем горизонте редко бывает высокого качества, что неизменно скажется на работе оборудования. Для технических нужд она вполне приемлема, но для питья и приготовления пищи обычно не пригодна.

Чтобы обеспечить дом чистой водой, придется выкопать довольно глубокий колодец. В отличие от скважины колодец нуждается в регулярной чистке, которую следует проводить один-два раза в год. Чтобы повысить качество колодезной воды, рекомендуется установить систему надежных фильтров.

Галерея изображений

Фото из

Колодец с деревянной рубленной шахтой

Рубленный ствол водяного колодца

Бетонные кольца в строительстве колодцев

Колодец с выложенной бутовым камнем шахтой

Сооружение колодца из бетонных колец

Опалубка для отливки бетонных колец

Внутренняя сеть водоснабжения дома

Фильтры тонкой и грубой очистки

Загрязнение паводковыми и сточными водами – знакомая проблема для множества владельцев колодцев. Чтобы ее избежать, понадобятся особые защитные меры. Еще одна проблема – сезонное изменение уровня грунтовых вод, оно может быть очень значительным.

Иногда появление на участке колодца изменяет характер пролегания грунтовых вод под поверхностью участка таким образом, что может появиться угроза для целостности фундамента. Чтобы предупредить такую проблему, стоит проконсультироваться со специалистом или обсудить ситуацию с соседями, у которых колодец уже есть.

Достоинства и недостатки водоснабжения из колодца

Главных минусов колодца, как источника, два:

  • зависимость дебита (максимальный объем воды, выдаваемой в единицу времени) от сезона:
  • существенное влияние на качество воды экологических условий как региона, так и близлежащей местности.

sxema_vodosnabzhenie_chastnogo_doma_iz_kolodcza_osobennosti_montazha_2.pngЭтим колодец отличается от скважин, особенно артезианских, доходящих до глубоких водоносных горизонтов, где выход и качество воды стабильное. К сожалению, минусы шахтного колодца не устранимы. Ведь они напрямую связаны с принципами его функционирования. Питаются колодцы от грунтовой воды, запасы которой, пополняются за счет осадков и близлежащих водоемов. Поэтому, несмотря на некоторую естественную грунтовую фильтрацию и очистку, в колодезную воду неизбежно попадают вредные вещества из атмосферы, сбрасываемых в реки отходов.

На дебит колодца значительно влияют сезонные колебания уровня грунтовых вод. Например, характеризуюсь весенним зеркалом воды почти вровень с землей, к августу шахтный водозабор может полностью пересохнуть.

Почему же, несмотря на указанны значимые недостатки, колодезные сооружения до сих пор остаются популярными? Все просто. Во-первых, они отличаются особой простотой устройства и обслуживания, по сравнению с глубокими скважинами. Во-вторых, качество воды из них все же на порядок лучше, чем из открытых водозаборов (рек, озер, прудов).

Также следует учесть, что схема подачи воды из колодца в дом по сравнению с централизованным водоснабжением, более экономична. При сегодняшних ценах на воду, даже если качество не позволяет применять ее иначе как техническую, автономный источник окупается за несколько лет.

1 этап — Поиск воды для колодца – способы и методы

Бытует мнение, что вода есть везде. Утверждение далеко не спорное, ведь все дело в глубине залегания водоносной жилы.

Чтобы определить уровень расположения воды можно использовать несколько способов, как геологических, так и народных:

  • привлечь специалистов. На основании геологических изысканий;
  • проконсультироваться у соседей;
  • дедовский способ поиска воды — понаблюдать за росой. В месте наибольшего скопления росы на участке вода находится максимально близко к поверхности;
  • использовать метод биолокации (лозоходства). В его основе лежит применение рамки из металлической проволоки или электродов, согнутых в форме буквы «Г». Удерживая в руках длинные концы, нужно дать возможность коротким, вращаться свободно. В том месте где длинные концы перекрестятся находится источник.

Важно! Концы перекрестятся в двух случаях: либо источник находится близко к поверхности, либо же он будет отличаться значительной мощностью потока.

Биолокационные рамки для поиска воды на участкеБиолокационные рамки для поиска воды на участке

Совет. Лучше найти две жилы и в месте их пересечения выкопать колодец. Так можно гарантировать поступление воды в достаточном количестве.

Поиск воды для колодца с использованием рамки продемонстрирован на видео

Важно. Рамка реагирует на магнитные поля. Если она демонстрирует активность каждые 1,8метров эти точки нужно нанести на карту и игнорировать.

Совет. Поиск водоносной жилы лучше вести в определенное время года – с июня по сентябрь. В это время уровень залегания воды минимален. И в конкретное время суток: 5-6 утра, 16-17 дня, 20-21 вечера, 24-01 ночи. Кроме того, считается, что выполнять эту процедуру нужно на свежую голову (алкоголь исключается) и голодный желудок.

Глубину залегания водоносной жилы можно определить посредством линейки, золотого кольца и нитки. Используются они просто. На землю кладется линейка. Вдоль нее ведут подвешенное на нити кольцо. Возле отметки, которая будет соответствовать глубине, кольцо начнет раскачиваться. Обычно 1 см. равен 1м. залегания водяного пласта.

Важно! Колодец нельзя обустраивать ближе, чем за 5 м. от строений, чтобы избежать подмывания фундамента. И ближе, чем за 50 от туалета, стоков, выгребной ямы и т.п., чтобы не допустить попадания стоков в воду.

Схема водоснабжения дома из колодца

Принципиально водоснабжение частного дома из колодца не отличается от других видов автономных систем и имеет следующий вид:

  • источник (колодец);
  • насос (насосная станция);
  • накопительная емкость;
  • внешний водопровод;
  • система водоподготовки;
  • внутренний водопровод;
  • автоматика, управляющая системой.

Отличия начинаются на уровне выбора типа насоса и когда обустраивается водопровод из колодца, который зависит от характера проживания в доме.

схема водоснабжения частного дома из колодца с погружным насосом

Упрощенная схема автономного водоснабжения дома Источник chrome-effect.ru

Каким должен быть хороший колодец?

Для начала выбирают место для колодца. Оно должно соответствовать нескольким требованиям:

  • располагаться в месте, где водоносный слой находится как можно ближе к поверхности;
  • располагаться как можно ближе к дому;
  • быть удаленным на значительное расстояние от возможных источников загрязнения: выгребных ям, мест содержания домашних животных и т.п.

Если такое место выбрано, можно начинать работы. В процессе будут извлечены значительные объемы грунта. Чтобы не загрязнять участок, следует заранее позаботиться о подходящем месте для выкопанной земли. Например, ее можно использовать, чтобы улучшить приусадебный рельеф.

Бетонные кольца для колодца

Стенки современных колодцев чаще всего укрепляют с помощью бетонных колец, поскольку это самый быстрый и относительно недорогой способ выполнить все необходимые работы

Для формирования стен колодца используют различные материалы: кирпич, камень, бревна и т.п. Но подавляющее большинство современных колодцев делают из бетонных колец.

Это доступный и относительно недорогой материал, надежный в эксплуатации и удобный при монтаже. Разумеется, щели между кольцами тщательно заделывают и покрывают гидроизоляционными материалами.

Колодец из бетонных колец

Бетонные кольца для колодца должны быть высокого качества, что обеспечит их длительную работу и высокое качество воды,поставляемой в дом

При выборе колец для колодца следует учесть несколько важных моментов:

  • использовать специальные бетонные кольца для колодцев, которые не были в употреблении;
  • помнить, что дешевые кольца, особенно бывшие в употреблении, обладают пониженным ресурсом прочности и могут иметь загрязнения, которые скажутся на качестве колодезной воды;
  • недопустимо использовать кольца с трещинами или другими техническими недостатками;
  • принимая доставленные на объект кольца, измерить их высоту и прочие параметры собственной рулеткой, особенно если сооружение колодца поручено бригаде, которая получает оплату в зависимости от количества колец.

Еще один важный момент – дебет колодца, т.е. количество воды, которую можно получить за короткий промежуток времени. Для определения этого показателя воду откачивают, а затем измеряют ее объем.

Чтобы сделать колодец из бетонных колец, копают шахту, в которую постепенно опускают кольца, устанавливая их одно на другое. Правильность установки проверяют отвесом. Нужно также следить, чтобы шахта была достаточно просторной и ровной.

Галерея изображений

Фото из

Сооружение колодца своими руками

Собственноручное рытье шахты колодца

Установка бетонных колец в шахту

Тренога для подъема грунта и колец

Проверка правильности установки колец

Укрепление соединений бетонных колец

Откачка воды из выработки при заглублении в водонос

Ввод водопровода в колодец

На участке уже есть колодец? Это не значит, что можно сразу же закупать насосное оборудование. Сначала следует выполнить проверку на соответствие конструкции требованиям для водоснабжения частного дома из колодца: его глубину, дебет и т.п.

В любом случае перед монтажом системы нужно провести очистку. Если необходимо углубить уже существующий колодец, воду откачивают, шахту углубляют и ее стены укрепляют бетонными кольцами меньшего диаметра.

Подробная схема водопровода загородного дома

фото2

Завести воду в строение можно по определенной инструкции.

  • Сначала его прокладывают под землей или по ее поверхности.
  • Затем опускаются в колодец, где монтируется глубинный насос.
  • При прокладке внешнего трубопровода желательно использовать небольшое количество стыковых соединений, вообще лучше делать цельную нитку от колодца до ввода в дом, к тому же ее обязательно нужно утеплить.
  • Изоляция трубопровода выполняется из различных материалов, самый простой — мин. вата.
  • После того как дейдвуд заведен, начинается обвязка оборудования.
  • Если говорить о насосной станции, которая будет находиться внутри жилого здания, то желательно организовать собственное помещение.
  • По дому разводку можно сделать из полипропиленовых труб.
  • Ее следует начать от приборов с большей потребительской способностью, (например, унитаз или душевая кабина) к меньшим (раковина и мойка).

Система водоподготовки

При использовании разных типов насосов используется одинаковая система, позволяющая получать из крана чистую воду. Она представлена фильтром, который монтируется вместе с обратным клапаном и помещена в колодец.

Система водоснабжения частного дома (из колодца). Монтируем самостоятельно

Дополнительно фильтры можно установить рядом с краном под мойкой.

4 этап — Донный фильтр для колодца

Схема устройства донного фильтра для колодцаСхема устройства донного фильтра для колодцаФильтр представляет собой слой мелких камней, засыпанных щебнем в 300-500 мм. (см. рис.). Некоторые профессионалы советуют укладывать под камни геотекстиль.

Важно! Донный фильтр не устраивается на глинистых грунтах и глинистом плывуне. На ложном плывуне (глина+песок) обустраивать можно.

Материал подготовлен для сайта www.moydomik.net

Необходимые инструменты и материалы

Как сделать водопровод на даче из колодца своими рукамиДля установки надежной системы летнего водоснабжения нужно использовать следующие инструменты и материалы:

  • Приборы, предназначенные для автоматизации полива, как правило, это датчики влажности почвы или таймер.
  • Штуцер для подсоединения крана и шланги. С одной стороны он оснащен «ершом», который вставляется в трубу, а с другой пружинным захватом.
  • Поливочные и дождевальные головки.
  • Распылители и поливочные пистолеты, которые оснащены муфтами. Они при смене насадок поливочного оборудования перекрывают подачу воды автоматически.
  • Специальное оборудование, предназначенное для организации капельного полива.

Особенности летнего внешнего водопровода

В зависимости от сезонности проживания в доме выбирают способы прокладки внешней части водопровода.

Если это дом за городом, и в нем проживают только в теплое время года, то можно выбрать «летнюю» схему водопровода.

В этом случае, если позволяет глубина колодца, используют поверхностный насос, который можно устанавливать просто под навесом, защищающим его от осадков и от солнца. И экономят значительные средства на обустройстве кессона (яма, стенки, утепление, лестница, крыша, герметичный люк).

Водопровод от насоса к дому можно проложить по «бюджетной» схеме, используя мелкие траншеи, глубину которых выбирают таким образом, чтобы не повредить трубы при вскапывании участка.

схема разводки воды в частном доме от колодца

Такая прокладка труб подходит для дачи или «летнего» дома в деревне Источник izhevsk.ru

Можно вообще уложить трубы на поверхности земли, но они явно не будут украшать ландшафт, а по окончании сезона их придется демонтировать и спрятать «под замок».

Еще одна статья экономии – ввод в дом. Трубу можно завести либо через цоколь, либо вообще через стену. И не надо сверлить отверстие в монолитном или сборном фундаменте, если оно не было предусмотрено при строительстве.

Главный недостаток летней схемы разводки воды – необходимость слива воды из системы по окончании сезона. Поэтому при обустройстве подземной части трубы укладывают с небольшим уклоном к источнику и специально устанавливают отвод с запорной арматурой, чтобы воду можно было слить «самотеком» после отключения насоса.

Эксплуатация и частые неисправности системы

Для нормальной эксплуатации системы водоснабжения, монтаж трубопровода внутри здания надо выполнять в легкодоступных местах. Чаще всего вам потребуется менять фильтра и подкачивать давление воздуха в гидроаккумуляторе, так что эти части надо расположить в максимальной доступности. Колбы фильтров, в жару, часто текут из-за возникающего конденсата, поэтому надо предусмотреть ёмкость для сбора воды.

Если вы пользуетесь водой в зимний период, и у вас часть водопровода оборудована обогревающим кабелем, то лучше не выключать его всю зиму. Кабели имеют автоматическую систему отключения и потребляют очень мало энергии.

Создать автономную систему водоснабжения из колодца своими руками вполне по силам владельцу частного дома. Рассмотренные выше рекомендации не догма, это лишь основные рамки при устройстве системы водоснабжения.

Как обеспечить давление и напор в трубопроводе

Давление в системе – очень важная часть водопровода. Без этого водяной столб не поднимется. Чтобы давление всегда сохранялось на уровне 2–3 кг, стоит позаботиться об установке расширительного бака и автоматического клапана для его сброса.

Когда открывается кран в смесителе, жидкость начинает поступать из расширительного бака соответственно давление в трубе падает и клапан срабатывает на включение насоса, так вода поступает без задержки прямо в систему. Этот процесс абсолютно автономен и автоматичен.

Совет: при круглогодичном использовании водоснабжения ее нужно несколько раз в году подвергать проверке. В начале и в конце зимнего сезона следует полностью проверить видимые стыки трубопровода и опрессовать систему. Именно опрессовка трубы перед холодами позволит избежать проблем с утечкой воды и не допустить аварийной ситуации.

Особенности внутридомовой разводки

Для внутренней разводки используют следующие схемы раздачи воды потребителям:

  1. Для небольших домов или дач, где число водоразборных устройств не превышает 3-5 точек – последовательная или тройниковая подводка. Прокладывается одна линия, от которой с помощью тройников выполняется подача к водоразборным устройствам – смесителю, бачку унитаза, бойлеру, нагревателю ГВС и т.д.
  2. Коллекторная разводка – более сложная. Воду к каждому потребителю или их группе подводят отдельным шлейфом от общего коллектора, расположенного на вводе питающей магистрали в здание. Такая схема подойдет даже крупному хозяйству, с мощной и сложной системой полива. Отдельными потребителями в неё могут входить баня, бассейн, душевые, санузлы на улице или на разных этажах здания.


Обязательным элементом схемы внутренней разводки водоснабжения дома из колодца служит узел водоочистки. В зависимости от качества воды он составляется из одного или нескольких последовательных каскадов, использующих при необходимости отстойники, ионообменные фильтры и т.д. Если химический и бактериологический состав в норме, то можно ограничиться модулями грубой и тонкой фильтрации. Они очищают воду только от взвешенных частиц.

Важно! Проверку качества водозабора на первый год его эксплуатации выполняют ежеквартально, далее – ежегодно. В случае форс-мажоров (техногенных авариях, природных катаклизмах и пр.), способных даже теоретически повлиять на качество воды, а также при заметном изменении ее вида, вкуса и запаха, проверку выполняют немедленно, а дальше, как можно чаще, пока ситуация не стабилизируется.

Читайте также: Проектирование сетей водоснабжения и канализации

Как выбрать насос для колодца?

Далее, рассмотрим ДВА варианта подачи воды в дом:

  1. Подача воды поверхностным насосом.
  2. Подача воды погружным насосом

Примеры систем колодезного водоснабжения, реализованные участниками FORUMHOUSE

На FORUMHOUSE реализованы разные схемы колодезного водоснабжения, и совсем простые, и замысловатые.

В этом видео представлены несложные, но настолько эффективные инженерные решения, что в комментариях их автору писали «не нужен умный дом, когда есть такой умный хозяин!»

Простейшая схема водоснабжения с вибронасосом созданна пользователем нашего портала с ником Senin. Ее главное  преимущество – довольно высокие эксплуатационные параметры при скромных затратах. В состав системы входят колодец, погружной вибронасос, обратный клапан, гидроаккумулятор на 50л и реле давления.

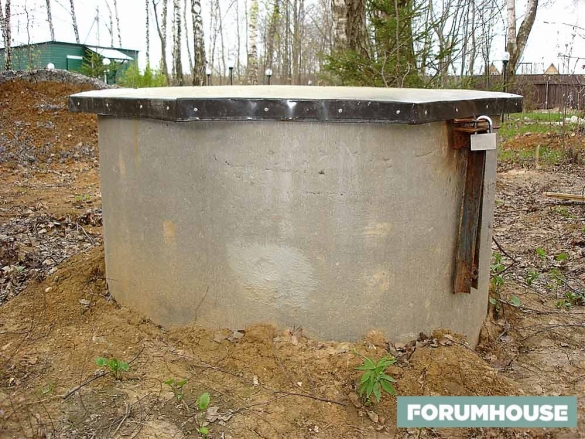

У колодца хороший дебит, он состоит из девяти колец, три из которых наполнены водой. Погружной вибрационный насос опущен в колодец на глубину метр от дна колодца. В колодце установлен концевой выключатель с поплавком из двухлитровой пластиковой бутылки, на ½ наполненный водой – он защищает насос от сухого хода.

От насоса в подвал дома вода подается по трубе из металлопластика (материал хорошо себя зарекомендовал для таких целей) диаметром 20 мм. В подвале установлены ГА (на резиновых прокладках для снижения шума)  и реле давления, которое отключает насос при давлении в 4 Атм.


SeninУчастник FORUMHOUSE

Обратный клапан лучше установить в колодце, тогда трубы при работе насоса гудят существенно меньше.

Питьевую воду Сенин берет также из колодца, но очищает ее фильтром с осмотической мембраной (минимальное давление  которого 2,8 Атм). Для горячей воды установлен электрический бойлер на 50 л. Через подвал по дому сделана горизонтальная разводка металлопластиковых труб.

Мощность насоса всего 250 Вт – это дает экономию электроэнергии.

Это летний вариант водопровода, но если своими руками утеплить колодец и закопать трубу в траншею на глубину 1,5 метров, им можно пользоваться и зимой.


SeninУчастник FORUMHOUSE

Канализация должна быть тоже зимней, а дом и подвал — ПОСТОЯННО отапливаемыми.

Но все же данную схему лучше рассматривать как временную, летнюю: для постоянной эксплуатации колодезного водоснабжения необходимы центробежные колодезные насосы.

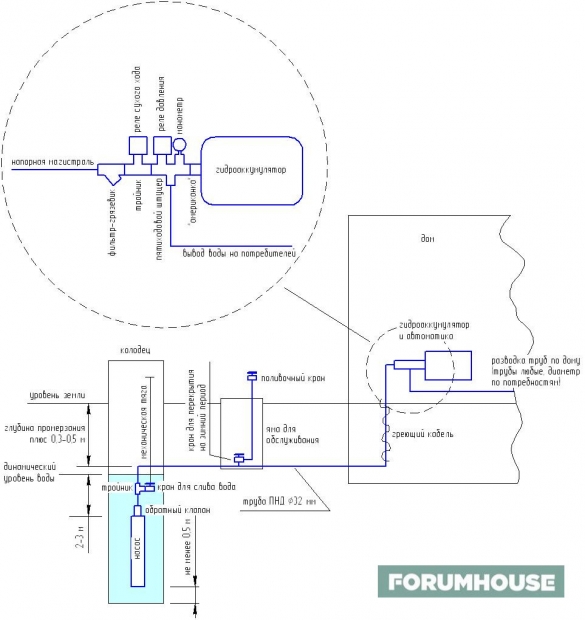

Схема водоснабжения «погружной насос-колодец»

Вот каким спсобом выполнена схема водоснабжения индивидуального дома из колодца пользователем нашего портала с ником torez-1.

Здесь, как и в большинстве таких домашних водопроводов, применены трубы ПНД. Глубина их прокладки зависит от глубины промерзания в регионе, здесь – 1,5 м.

Диаметр трубы «насос-гидроаккумулятор» и всех фитингов, которые на ней располагаются (обратный клапан, тройник, уголок, грязевик и т.п.) равен диаметру выходного патрубка насоса. Для обеспечения максимально корректной работы гидроаккумулятор и автоматика расположены рядом.

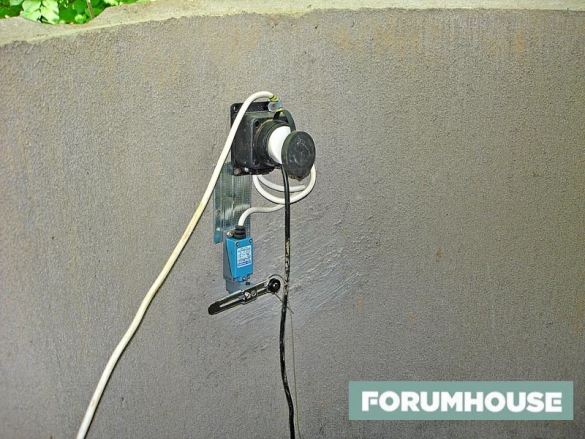

В системе использован ГА на 24 литра с реле давления. Реле сухого хода не поставлено, потому что у колодца хороший дебит.


torez-1Участник FORUMHOUSE

Вывод для полива можно делать где удобней. Но лучше, когда он сделан на дюймовой трубе «насос-ГА» во избежание потерь подачи воды.

Колодец не утеплён, но так как труба  входит в грунт ниже глубины промерзания, она еще ни разу не перемерзала.

Фото воды в дом из колодца
