Все варианты трубогибов сделанных своими руками. Как сделать трубогиб своими руками: чертежи и пошаговая инструкция применения трубогиба.

Представлены чертежи трубогиба для профильной трубы с ручным приводом и гидроприводом + инструкция как сделать своими руками. Принцип работы самодельного трубогиба, какие бывают виды и устройства

Необходимые элементы конструкции

Схема работы трубогиба весьма незамысловата

Схема работы трубогиба весьма незамысловата

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций. Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

  • три ролика (вала), которые должны быть металлическими;
  • приводную цепь;
  • оси вращения;
  • механизм, который будет приводить в движение все элементы приспособления;
  • металлические профили, из которых будет изготовлена рама устройства.

Очень часто станок для гибки профильной трубы изготавливают с роликами, которые выполнены из древесины или полиуретана. Выбирая такие материалы, следует учитывать прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Чтобы разобраться в том, как согнуть профильную трубу на самодельном устройстве, важно понимать, по какой технологии происходит такой процесс. Как правило, в трубогибах используется принцип вальцовки или прокатки, который позволяет минимизировать риск излома и повреждения трубы.

Чтобы сделать загиб на профильной трубе при помощи такого приспособления, ее необходимо вставить между роликами трубогиба и повернуть ручку. Использование такого простейшего гибочного устройства позволяет получать на профильной трубе изгибы, полностью соответствующие заданным параметрам.

Трубогиб с использованием домкрата

Трубогиб с использованием домкрата

Чтобы сделать простой станок для выполнения гибки профильных труб, потребуются следующие конструктивные элементы:

  • обычный домкрат;
  • металлические профили и полка, необходимые для изготовления каркаса;
  • пружины, отличающиеся высокой прочностью;
  • валы в количестве 3-х штук;
  • приводная цепь;
  • ряд других конструктивных элементов.

При использовании такого устройства, процесс работы которого можно увидеть на одном из видео ниже, труба укладывается на два боковых ролика, а сверху на нее опускается третий, создавая требуемое усилие. Чтобы придать трубе необходимый изгиб, следует прокрутить ручку, приводящую в движение цепь и, соответственно, валы оборудования.

Вариант с перевернутым домкратом

Вариант с перевернутым домкратом

Характерные черты оборудования

Это установка, позволяющая производить операции с металлическими элементами, изгибать их под нужным углом, от 0 до 180 градусов. Разрешено применять в качестве заготовки участки профтрубы из алюминия, стали, а также из пластика.


Есть специализированные приспособления, которые можно купить в магазине, однако, они подойдут только для тонких трубок, а при желании согнуть элемент с большим сечением нужен объемный станок.

трубогиб своими руками для профильной трубы чертежи

Профилегиб без токарных работ: цена, детали, инструменты

Задумав сделать профилегиб своими руками, мастер задаёт себе вопросы:

  • Потребуется ли токарка?
  • Во сколько обойдётся самоделка?
  • Не дешевле ли купить профилегиб в магазине?

Чтобы ответить на них, сразу покажем, что получилось у участника портала Pin008.

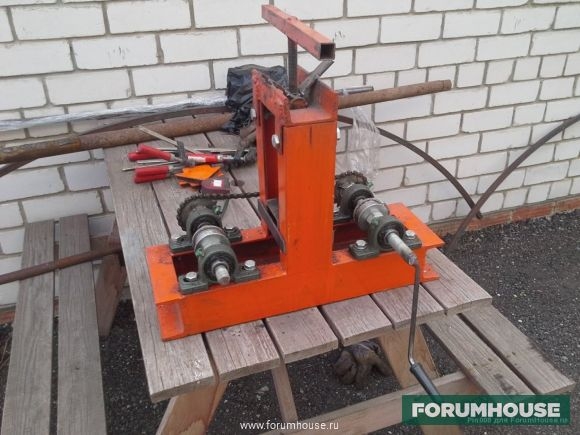

Профилегиб сделан без использования токарного станка и легко гнёт профильные квадратные трубы сечением 2х2 см.

А это пример работ, выполненных профилегибом.

Профилегиб-самоделка обошелся в 2 тыс. руб., сделан за 3 вечера и, по словам пользователя, окупил себя за половину рабочего дня.

А это видео, где показана работа этого самодельного трубогиба для профильной трубы.

Если вас заинтересовал самодельный станок для гибки труб Pin008, то для его изготовления вам понадобятся:

  • подшипниковый узел UCP 204 – 4 шт.;
  • швеллер прямой 8 (высота основания полки 8 см, ширина полки 4 см) – 2 м;
  • ромбический домкрат от легкового автомобиля;
  • подшипник 156704 – 3 шт.;
  • резьбовая шпилька М20;
  • гайки М20;
  • шайбы под шпильку М20;
  • звездочки от велосипеда – 2 шт.;
  • велосипедная цепь.

Инструменты:

  • болгарка;
  • мощная дрель;
  • сварочный инвертор.

Далее мы расскажем, как из этих деталей собрать самодельный профилегиб.

Размеры самодельного станка:

  • Длина 500 мм.
  • Высота 300 мм.
  • Ширина нижнего швеллера — 120 мм.
  • Ширина вертикального швеллера — 60 мм.
  • Ролики диаметром — 60 мм.
  • Ширина роликов — 98 мм.
  • Подшипники номер 6204.
  • Размер подшипников 47 х 20 х 14 мм.
  • Использовал прижимной винт из нержавейки диаметром 18 мм с латунной гайкой и резьбой » П»- образной ( как на тисках).

Несколько фото процесса изготовления самодельного станка.

трубогиб для профильной трубы

самодельный станок

трубогиб своими руками

Ну и собственно чертежи трубогиба и размеры.

чертежи трубогиба

самодельный станок для сгибания труб

Вот уже готовая самоделка.

Прокатывает профиль «на ура» ! Своей работой доволен.

станок

Автор самоделки: Алексей .г. Саратов.


Виды трубогибочных станков

Эти приспособления, дают возможность сгибать профильные или круглые трубопрокатные материалы под нужным углом. Они делятся на:

  • гидравлические;

гидравлический трубогиб фото

  • механические;

механический

  • ручные.

ручной фото

Первый вид справляется со сгибанием больших размеров, механические модели используют для средних по величине, а ручные считаются идеальным вариантом для сгибания круглых труб диаметром до 3 см или профильных до 4 см.

По своим конструктивным особенностям, функционалу и принципу работы они разделяются на:

  • арбалетные;

арбалетный фото

  • сегментные;

сегментный фото

  • пружинные.

пружинный фото

К основным ручным (механическим) самодельным трубогибам для круглых труб относятся:

  1. Роликовые — предназначены для изделий, диаметр которых до 40 мм, и применяются, если требуется небольшой угол изгиба;
  2. Гибочная плита — используется для получения углового загиба малого и среднего радиуса;
  3. Улиточные — универсальный вид, позволяет производить сгибание круглой трубы по всей длине;
  4. Арбалетные — устройства похожи на роликовые, но имеют повышенную производительность;
  5. Рычажные — простые конструкции, они используются при сгибании труб среднего и большого размера под определённым углом.

Модели гидравлических трубогибов для круглых труб или механизмы, работающие от электропривода самостоятельно изготовить сложнее.

Сделать загиб без использования трубогибочного станка не получится, можно попросту испортить изделие или деформировать его.

! Представляем вашему вниманию пошаговою инструкцию, как произвести загиб без профилегиба в домашних условиях.

Технология работы любого трубогиба заключается в возможности правильно согнуть изделие под требуемый радиус.

Если при сгибе не уделяется особое внимание качеству результата, то самодельные конструкции справятся с данной задачей на все 100%.

Принцип работы трубогиба

Основной процесс очень простой: труба подвергается значительному температурному изменению, сталь становится более податливой. Затем заготовка помещается в прокатное устройство между тремя валами, которые одновременно служат шаблоном. От их расположения и диаметра зависит радиус будущего элемента. Все ролики делятся на направляющие и прижимные. Первые только удерживают деталь, в то время как последние и задают угол искривления.


Отметим, что многократное изменение состояния (как нагрев, так и деформации) приводит к потери прочности материала.

простой трубогиб для профильной трубы своими руками

Изготовление вальцов

Для изготовления вальцов следует поискать надежные материалы, которые уже успели пройти проверку на прочность. Кто-то использует роторы от электродвигателей старых стиральных машин или шкворни от автомобиля КамАЗ, кто-то – круги из углеродистой стали. На самом деле вариантов множество, главное – не забывать о том, что выбранный материал должен быть достаточно прочным. Пользователь Dva11, к примеру, использовал ступицы колес от старой поливальной установки.

Чертежи роликов для трубогиба

Диаметр ступицы – 75 мм, длина – 110 мм, подшипники подбирал по ступице (подошли 205). Мне пришлось купить 5 подшипников и 1 шкив, остальные детали изготовил из металлолома.

Чертежи роликов для трубогиба

Ровные цилиндрические валы – вариант универсальный. С их помощью гнут трубы различного сечения. Если профиль валов привести в соответствие с профилем сгибаемых труб, то качество гиба заметно улучшится.

Чертежи роликов для трубогиба

Можно также использовать болванки, рассчитанные на разные профили сгибаемых заготовок.

Чертежи роликов для трубогиба

В идеале на валы устанавливаются съемные насадки или кольцевые прижимы (ограничители), с помощью которых профиль вальцов регулируется по ширине трубы.

Чертежи роликов для трубогиба

Чертежи роликов для трубогиба

В конструкцию вальцов я внес некоторые усовершенствования: на крайние валы, там, где находятся ограничители, сделал насадки под трубу. Испытания проводились на трубе размером 1 дюйм. Насадки заменяются легко. Для этого одну сторону подшипников я сделал скользящей. Насадка сделана из стали 65Г (плюс закалка). Износа фактически нет, а твердость – напильник не берет.

Речь идет вот об этом размере.

Чертежи роликов для трубогиба

Если прижимной ролик, предназначенный для гибки прямоугольных труб, будет иметь посередине небольшую выпуклость, это поможет сохранить геометрию сгибаемого профиля. Ролик будет вдавливать верхнюю стенку трубы вовнутрь, не давая заготовке раздаваться в стороны.

Конструкция рамы

Определившись с межосевым расстоянием и конструкцией вальцов, можно размечать заготовки деталей для рамы. Опираясь на опыт пользователей FORUMHOUSE, следует сделать вывод, что самые прочные рамы получаются из стального швеллера (шириной – не менее 80 мм). Этот материал легко достать, поэтому можно смело брать его себе на заметку.

Чертежи роликов для трубогиба

На фото – станок на стадии изготовления. А вот чертеж, который взят за основу.

Чертежи роликов для трубогиба

Чертежи роликов для трубогиба

При выполнении работ в первоначальные чертежи были внесены некоторые изменения.

Представленный чертеж не является обязательным руководством к действию, но дает объективное понимание того, как устроен прокатный трубогибочный станок.

Устройство ручных кромкогибов

Кромкогибы, при некотором внешнем сходстве с листогибами, имеют принципиальное отличие – высота полки обычно не превышает 5…20% от их длины. Меньшее значение соответствует отбортовке внутренней кромки. При гибке такого ограничения нет, что предопределяет заметные конструктивные изменения в сравниваемых устройствах.

Первое из них касается длины рабочей зоны отбортовки – для ручных кромкогибов она может быть и небольшой, поскольку высота борта и радиус закругления не изменяются. Соответственно выпускаются портативные ручные кромкогибы, перемещая которые вдоль предварительно размеченной линии отбортовки, получаем требуемый профиль.

Все варианты трубогибов сделанных своими руками

При большой протяжённости зоны кромкообразования процесс следует выполнять одновременно. В таких случаях кромкогиб более схож с листогибом, различаясь, по сути, лишь способом прижима заготовки.

Рассмотрим первый вариант устройства. Портативный ручной кромкогиб для постепенного формообразования борта включает в себя:

  1. Две ручки, причём подвижной может быть одна из них, либо обе.
  2. Рычажную усилительную систему для создания требуемого усилия отбортовки.
  3. Рабочие губки с профилем, который соответствует размерам кромки. Обычно производитель комплектует ручной кромкогиб набором из нескольких губок и наиболее часто встречающимися на практике высотой кромки и радиуса закругления при переходе от кромки к основной плоскости.
  4. Регулируемый ограничитель хода: чаще всего это – вывинчивающийся шлицевой винт, снабжённый упорной резьбой.

Для удобства работы ручки прорезинены, что исключает скольжение руки работающего во время приложения усилия.

Все варианты трубогибов сделанных своими руками

Второй вариант портативного ручного кромкогиба – роликовый, где трение скольжения губок по заготовке заменяется трением качения при вращении рабочих роликов. Усилие формообразования при этом существенно снижается, но инструмент получается менее универсальным, поскольку пара роликов лишь одна, и изменить параметры кромкообразования не получится, кроме как заменой пары роликов, что довольно трудоёмко. Кроме того, роликовыми кромкогибами в большинстве случаев не удаётся выполнить внутреннюю отбортовку по малым радиусам.

Основным недостатком ручных портативных кромкогибов является их малая точность: при передвижении инструмента вдоль неровной линии будущей кромки постепенно накапливается погрешность, которая в конце операции может достигать миллиметра и более. При кузовном авторемонте это недопустимо, поэтому качество формирования борта определяется только опытом исполнителя.

Как сделать трубогиб для профильной трубы своими руками: чертежи, фото


Не всегда можно купить полую трубу с нужным изгибом. Если дело касается мастера, то он может произвести операцию самостоятельно. В статье расскажем, как сделать простой ручной трубогиб своими руками для профильной трубы, представим чертежи.


Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще несколькими рекомендациями. На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

  • холодным;
  • горячим.
Очередная вариация с домкратом

Очередная вариация с домкратом

Холодный — это наиболее простой способ гибки, который используется для труб, изготовленных из пластичных материалов. Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой. Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы позволят работать не только с профильными трубами, но и с круглыми

Съемные ролики разной формы позволят комфортно работать не только с профильными трубами, но и с круглыми

  • В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать  конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
  • Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
  • При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
  • Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Чтобы строго соблюсти размеры требуемого изгиба трубы, лучше всего выполнять такую операцию с использованием шаблона, который изготавливается из древесины. Даже простейший ручной трубогиб с использованием такого шаблона позволит получить изгиб профильной трубы с точным соблюдением заданных параметров. К слову сказать, такие шаблоны в основном и изготавливаются для реализации простейших ручных способов гибки.

Разновидности электротрубогибов

Механизм работы у электротрубогибов может отличаться. Рассмотрим некоторые разновидности таких изделий.

Наматывающие станки. В данном случае на приборе установлен специальный вал, который прокатывают по закрепленной в станке трубе, создавая тем самым сгиб нужной конфигурации.

Обкатывающие трубогибы. Такие приборы имеют парные валики. Механизм воздействия у такого оборудования называется бездорновым. Особенность таких трубогибов заключается в ограниченном угле изгиба изделий, который совпадает с диаметром зафиксированного вала. Обычно в комплекте с оборудованием данного типа прилагается набор различных валиков, призванных увеличить возможности прибора.

Все варианты трубогибов сделанных своими руками

Изделия с вальцовочным механизмом. В подобных трубогибах установлены три ритмично работающих вальца. Оборудование такого типа часто применяют при изготовлении декоративных украшений из профильных труб.

С выдавливающим принципом действия. Это наиболее распространенный тип изделий, по форме напоминающий арбалет. При этом труба фиксируется с двух сторон, а изгиб производится способом выдавливания. Конфигурация сгиба зависит от типа насадки. Однако работа на таком оборудовании занимает достаточно много времени.

Роликовый трубогиб на автомобильных ступицах

Трубогиб из автомобильных ступиц
Ограничение самодельных роликовых трубогибов – сложность производства сменных профилированных роликов. Обойти эту сложность можно, если в качестве секторов использовать автомобильные ступицы. Габариты приспособления увеличатся, но взамен возрастут его надёжность и устойчивость, что важно при сгибании длинных и толстостенных труб. Для изготовления потребуются:

  1. Три автомобильных ступицы: две – подвижных, расположенных консольно, и одна – неподвижная, которая размещается продольно к оси устройства.
  2. Две коротких оси, которые собираются на жёстком сварном кронштейне.
  3. Поворотный механизм кулачкового или эксцентрикового типов, при помощи которого можно изменять расстояние между ступицами.
  4. Осевая продольная направляющая, в качестве которой можно взять по размерам холоднокатаный швеллер.
  5. Плоские ограничители хода.
  6. Внутренний направляющий швеллер с отверстиями под болтовое крепление ограничителей.
  7. Поворотная ручка.

Такая конструкция оправдает себя при изготовлении пространственных трубчатых элементов сложной формы. Наличие двух ступиц, диски которых разнесены по противоположным частям основания, позволяет прикладывать усилие локально, только к той части трубы, которая в данный момент изгибается. Это искупает такие недостатки конструкции, как сложность монтажа и наладки, а также увеличенные габаритные размеры.

Полезные советы

  • Прижимной винт менее функционален, чем обычный домкрат, попробуйте заменить этот элемент.
  • Используйте металлические крючки – с их помощью можно закрепить заготовку, чтобы она не соскакивала с валов.
  • Обязательно заранее продумайте, как снимать и переустанавливать ролики – это может сделать аппарат универсальным и применимым не в одном случае, а постоянно.
  • Если вы не уверены в размеры самодельного трубогиба для профильной трубы и расчетах, необходимо сначала сделать предварительный макет из дерева – это позволит оценить правильность вычислений, затем по этому шаблону можно вытачивать металлические элементы.
  • Большинство частей конструкции можно не покупать, а найти дома или даже в пункте сдачи металлолома. К примеру, цепь на приводе аналогична обычной из мототехники или автомобиля, а ролики можно выточить из обычных автомобильных валов у основании колеса.

трубогиб профильной трубы

Видео: советы по изготовлению ручного агрегата

Трубогиб арбалетный пошаговая инструкция по конструированию

Арбалетный трубогиб получил такое название потому, что напоминает форму ручного арбалета. Стоимость арбалетных устройствх составляет около 10 тысяч рублей. Чтобы сэкономить на покупке такого агрегата, рекомендуется изготовить его самостоятельно.

Все варианты трубогибов сделанных своими руками

На фото представлено два варианта арбалетных устройств для гибки труб. Первый вариант — это заводская конструкция, а второй представляет собой самодельный станок. Разница между этими двумя станками существенная, так как заводской вариант изготовлен из стали размером не более 2 мм, в то время как для самодельного использовался металл толщиной 3-4 мм. Это значит, что самодельный агрегат сделан не просто, чтобы он был, а для повседневного использования.

Чувствуя разницу, каждый мастер пожелает обзавестись арбалетным трубогибом, сделав его самостоятельно. Недостатком такого варианта трубогиба является тот факт, что он позволяет получить изгиб профтрубы только в одной точке. Это связано с тем, что устройство оснащено неподвижным башмаком. Применяется такой вариант для круглых труб, когда нужно получить определённый радиус изгиба в одном месте.

Для конструирования такового устройства нужен швеллер и домкрат гидравлический. Для домкрата изготавливается специальная полочка, в которой он устанавливается. В верхней рабочей части между двумя швеллерами монтируются два ролика из стальной трубы. Расстояние между роликами и пятаком домкрата должно быть одинаковым, чтобы иметь возможность получать ровные и аккуратные изгибы.
