Арматура для сливного бачка унитаза: устройство, принцип действия и другие особенности

В любом современном жилом доме, квартире либо офисе неотъемлемой частью комфортных условий проживания, работы является наличие туалетной комнаты. Центральное место в этом помещении занимает такое сантехническое устройство, как унитаз.

Эффективность этого прибора определяется многими факторами – правильной организацией канализационной системы, соблюдением всех нюансов подключения к трубе сливной и водоснабжающей.

Но основным элементом конструкции любого унитаза является сливной бачок, от нормального функционирования которого и зависит эргономика и удобство эксплуатации. Ведь при выходе из строя системы смыва нивелируется большинство преимуществ обустройства туалетного помещения в пределах жилой/рабочей площади здания. Как же устроен сливной бачок унитаза?

Общие сведения

Устройство механизма сливного бачка унитаза:

  • спускное отверстие
  • переливная трубка
  • крышки клапана с резинкой
  • механизм наполнения бачка
  • механизм слива

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

  • плоскогубцы,
  • запорный механизм,
  • разводной ключ (двухдюймовый),
  • ключи рожковые,
  • кран водопроводный,
  • отвертка,
  • гибкий шланг,
  • герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

  • Наполнение бачка
  • Спуск бачка

Виды бачков для унитаза

Смывной бачок представляет собой ёмкость с крышкой, оснащённую механизмом подачи воды и сливным устройством. По месту установки бачки подразделяются на три вида:

  • подвесные;
  • встраиваемые в стену;
  • компакты.

Подвесной бачок монтируется на стену над унитазом на некоторой высоте и соединяется с чашей при помощи сливной трубы. К рычагу устройства для смыва крепится цепочка с ручкой. Верхнее расположение ёмкости обеспечивает высокий напор воды при сливе.

Встраиваемый бачок представляет собой плоскую ёмкость из высокопрочного полимера. Ей комплектуются подвесные унитазы. Ёмкость прячется за декоративной отделкой, снаружи монтируются лишь кнопки управления смывом.

Бачок-компакт устанавливается на заднюю полку чаши унитаза. Он оснащается рычажным или кнопочным механизмом. Подача воды осуществляется сбоку или снизу.

Унитаз-компакт с нижней подводкой воды

Классический унитаз-компакт с нижней подводкой воды Источник vannstudio.ru

Проблема №1 – постоянно протекает вода в унитаз оставляя ржавый след:

Причина:

Не работает впускной клапан унитаза, он не перекрывает воду поступающую в унитаз.

Что нужно сделать Вам?

  • Открыть крышку бачка.Сделать это довольно легко. Для того чтобы Вам было понятно, объясню о существующих конструкциях смывных арматур.

Конструкции смывных арматур можно подразделить на 2 типа:


Кнопочные сливные арматуры (при нажимании кнопки поднимается клапан).


Штоковые ( тянете за шток).

Кнопочный вариант:


Для того, чтобы открыть крышку бачка с кнопочным вариантом арматуры, необходимо пальцами открутить кнопку против часовой стрелки, удобнее будет, если кнопку вдавить вовнутрь и, цепляясь за края, повернуть.



Если у Вас не получается выкрутить таким способом, то можно попробовать поднять крышку унитаза – есть варианты арматур с независимой кнопкой. После поднятия крышки можно просунуть руку под крышку и найти там элемент в который вкручена кнопка, а затем можно выкрутить второй рукой кнопку, предварительно вдавив её.



Также существуют варианты с кнопкой, которая крепится пластиковым болтом (кнопка обычно от “Двух-режимного” слива).

Совет:

Не прилагайте к  этому действию усилий – можно все сломать.

Рассмотрим тезисно каждый вариант в отдельности:


Кнопка слива арматуры бачка с приводом:


Как демонтировать сливной механизм с приводом?

  • Крышку бачка приподнять вверх, а затем положить её перпендикулярно бачку, а потом открутить клапан от седла. Также можно, придерживая часть с привода, открутить кнопку, но первый способ мне больше нравится.

Кнопка Двух-режимного слива:

Как снять кнопку Двух-режимного слива?

  1. Вам необходимо подцепить кнопку малого слива, например, плоской отверткой или ножом и аккуратно вытащить её, а затем уже вытащить кнопку большого слива. Потом нужно открутить пластиковый болт плоской отверткой или крестовой отверткой. Смотрите картинки.





Штоковый вариант:



Вариант более примитивный,  он уже не так часто используется производителями унитазов.



Для того чтобы снять крышку бачка нужно приподнять за ручку шток и, придерживая его пальцами,

открутить ручку от штока

, поворачивая его против часовой стрелки.

Вы сняли крышку бачка своими руками, что дальше?

Не работает наливной клапан унитаза – проблема№1:


  • На данном фото видно, что вода утекает через перелив. Если происходит такое, в этом виноват наливной клапанон не работает или неправильно отрегулирован.



Чтобы убедиться в работоспособности наливного клапана, нужно: перевести при помощи руки поплавок в самое

верхнее положение

.


При поднятии поплавка вода не течет из клапана, то тогда

отрегулируйте высоту срабатывания наливного клапана

.


Необходимо подкрутить пластиковый шток, на котором болтается поплавок или перецепить зажим пониже от того места, на котором он находился (зависит от варианта).

Как настроить двойной слив унитаза

От сливного механизма для унитаза полностью зависит работа всего сантехнического узла. Так как с помощью него производится смыв отходов, нажатием на кнопку или рычаг. Также он отвечает за заполнение бачка водой и закрытие её подачи, когда достигнут установленный уровень. Качественные детали и правильный монтаж обеспечат длительный срок эксплуатации сливного механизма и отсутствие проблем в будущем.


Механизм набора воды в емкость

Второе название этого узла – кран поплавковый. Основными элементами этого управляющего механизма являются:

  • запорный клапан;
  • поплавок;
  • штуцер с водопитающей трубкой;
  • штанга подвески поплавка.

Принцип функционирования поплавкового крана следующий. при падении уровня воды в резервуаре ниже установленной отметки (то есть, после осуществления слива) поплавок опускается, приводя в действии клапан подачи воды.

Затем поступающая жидкость поднимает поплавок, и по достижении верхнего установленного предела поплавочная штанга закрывает клапан. прекращая подачу воды.

В старых конструкциях заливное отверстие перекрывалось постепенно, вместе с поднятием поплавка. Современные же механизмы позволяют перекрывать его единовременно (по достижении поплавком верхнего положения), что значительно увеличивает скорость наполнения емкости.

Существует два способа организации подачи воды в сливной бачок: боковой (верхний) и нижний. Большинство отечественных моделей бачков исполнены с верхним подключением. Этот способ несколько проще в реализации, но имеет один недостаток – повышенный уровень шума в процессе набора воды.

Более совершенные модели сливных бачков оснащаются заливной системой с нижним подключением. Этот вариант является практически бесшумным, что значительно повышает комфортность эксплуатации сантехнического прибора. К тому же нижнее подключение выглядит более эстетичным.

Монтаж арматуры верхнего подключения осуществляется после установки сливного бачка на унитаз. а арматура нижнего подключения монтируется обычно до процедуры закрепления резервуара .

Общие характеристики запорной арматуры

Водоспускная и водозапорная арматура должна выдерживать резкие перепады давления. В среднем рабочий показатель составляет от 0,4 до 15 атм.

Температура воды, при которой устройство будет нормально работать, находится в пределах от 2 до 45 °C. Рабочий ресурс составляет около 150—200 тыс. циклов.

Регулировка клапана под высоту бачка

Практически каждое устройство для слива или наполнения можно регулировать, подгоняя под высоту смывного бачка

В качестве материала для производства запорного клапана для унитаза используют:

  • Полиэтилен высокого давления. Чем плотнее этот материал, тем выше его прочность. При этом увеличение плотности снижает его ударопрочность в условиях низких температур.
  • ABS-пластик (химическое соединение акрилонитрилбудадиенстирола). Материал обладает стойкостью к механическим нагрузкам, к истиранию, воздействию агрессивных химических веществ, нечувствителен к перепадам температур.

Для каждой модели клапана производитель указывает допустимую высоту бачка, она может быть от 295 до 500 мм.

Важно также обращать внимание на присоединительный размер — при его несовпадении используют переходное кольцо.

Регулировка наполнения бачка унитаза

Если воды выливается заметно больше, чем необходимо для нормального слива, нужно отрегулировать наполнение бачка унитаза: опустить поплавок узла подачи воды. А, если наоборот воды не хватает, поднять поплавок.

Проще всего регулировать рычажные системы слива, с поплавком на длинном рычаге.

На старых моделях он сделан из проволоки и для регулировки её достаточно согнуть или соответственно — разогнуть.

Регулировка наполнения старой системы наполнения унитаза

Регулировка наполнения старой системы наполнения унитаза

Встречаются и пластиковые рычаги из двух звеньев, соединенных барашковой гайкой. Чтобы переместить поплавок её нужно ослабить, а затем снова зажать.

У систем, где поплавок двигается по вертикальной направляющей рейке регулировка ещё проще.

Отсоединим поплавок от штока. Обычно он удерживается в гнезде за счет пружинистости самого пластика. Затем, опускаем или поднимаем поплавок и снова соединяем его со штоком.

Сложнее задача, если поплавок располагается в специальной ванночке. «Выщелкиваем» из гнезда шток, соединяющий поплавок и клапан. Затем отводим фиксатор, удерживающий ванночку на направляющей рейке. Поднимаем или опускаем ванночку вместе с поплавком. Отпускаем фиксатор и соединяем поплавок со штоком.

Механизмы регулировки системы наполнения бачка унитаза

Механизмы регулировки системы наполнения бачка унитаза

Наиболее распространенные неисправности

Устройство запорного клапана сливного бачка унитаза

  1. Протекание воды в месте резьбовых соединений. Вызвано обычно неправильным соединением (когда гайка накручивается с перекосом, неплотно) либо выходом из строя герметизирующей прокладки.
  2. Вода безостановочно вытекает из резервуара в унитаз. то есть сливной бачок не держит воду. Причин тут может быть несколько: попадание постороннего предмета между сливным отверстием и пробкой, перекос либо нарушение герметичности пластмассового поплавка.

Также частой причиной бывает ослабление крепления либо поломка механических элементов – пластиковых штанг, поплавка.

При нажатии управляющей кнопки слив не происходит. Это может быть вызвано, опять же, появлением значительных люфтов в местах соединения, поломкой пластиковых элементов системы. Может потребоваться ремонт кнопки сливного бачка унитаза.Вода не поступает в резервуар – даже после полного опорожнения бачка не срабатывает заливной механизм. Это происходит в результате неправильной работы поплавка либо засорении впускной мембраны.

Устройство современного сливного бачка отнюдь не настолько сложное, как кажется на первый взгляд. Любой человек, мало-мальски разбирающийся в технике, в силах изучить его, после чего сможет самостоятельно смонтировать бачок для унитаза, отрегулировать арматуру и произвести необходимые ремонтные работы в случае возникновения неисправностей.

No related posts.

Регулировка и ремонт

При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

Регулировка уровня воды

Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:

  • Отключаем подачу воды, сливаем воду.
  • Откручиваем кнопку.
  • Снимаем крышку.

    Где находится регулировочный винтГде находится регулировочный винт

  • На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
  • Устанавливаем крышку и кнопку на место.

Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

Изгибая рычаг поплавка меняем уровень воды в сливном бачкеИзгибая рычаг поплавка меняем уровень воды в сливном бачке

Течет бачок унитаза

Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.

  • Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
    • отключить воду, спустить ее,
    • снять спускной механизм, открутив снизу пластиковую гайку;
    • вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
    • установить на место, все подключить и проверить работу.

  • Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Все еще течет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.Куда класть утяжелительКуда класть утяжелитель

    Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.

Не набирается вода

Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.

Устройство сливного бачка: механизмы и регулировка

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может, унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Обслуживание сливной и впускной арматуры

Так как практически любая водопроводная вода содержит механические и химические примеси, необходимо время от времени промывать оборудование —  запорное кольцо, фильтр заливного клапана для унитаза.

Песчинки, отложение солей и ржавчины, могут вывести из строя оборудование.

Чтобы избежать сильного загрязнения, кольцо промывают водой. Чтобы добраться до него, откручивают кнопку слива, снимают крышку бака. Вытягивают корпус клапана, проворачивая его против часовой стрелки.

Для устранения течи в районе сливного клапана чаще всего требуется провести его замену:

Галерея изображений

Фото из

Шаг 1: Отключение воды и осушение бачка

Шаг 2: Ослабление гайки на подаче воды в бачок

Шаг 3: Развинчивание крепления смывного бачка к унитазу

Шаг 4: Демонтаж бачка для замены клапана

Шаг 5: Удаление старого клапана с контргайкой

Шаг 6: Раскрой трубы сливного клапана

Шаг 7: Установка нового сливного клапана

Шаг 8: Обратная установка и крепление бачка

Очищают детали без применения агрессивных моющих средств, таких, которые имеют в своем составе абразивные частицы, органические растворители, щелочные или кислотосодержащие вещества.

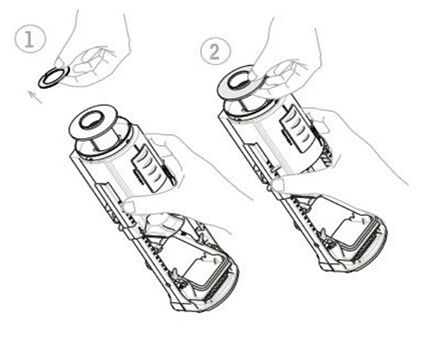

Очистка запорного кольца

Запорное кольцо сливного механизма унитаза также вынимают для очистки. Чтобы его снять, нужно сначала извлечь фиксатор

Виды и устройство клапана сливного бачка, конструкция слива унитаза

Сегодня нельзя представить себе, что когда-то люди жили в домах, где не было туалета. При этом санузел должен иметь самое современное оборудование, иначе не будет комфорта и удобства использования. Центральное место в любой туалетной комнате отведено унитазу. Конструкция его сливного механизма обычно немного отличается у разных моделей. Отдельного внимания заслуживает спусковое устройство, точнее устройство клапана сливного бачка. Рассмотрим его подробнее, мы обращаем на него внимание только, когда оно ломается.

Типы сливных устройств

Существует две основные группы сливных механизмов унитазов, которые выделяют в зависимости от приведения в действие:

Устройство запорного клапана сливного бачка унитаза

Первые еще называют штоковыми. Такое название обусловлено тем, что для приведения такого устройства в действие, необходимо поднять шток вверх, используя ручку, и тогда сливное отверстие откроется. Почти все новые модели унитазов лишены такой системы. В основном производители использовали его раньше.

Что касается второго типа сливного механизма, его еще называют кнопочным, и оно имеет две подгруппы:

  1. Однорежимный слив – такое устройство имеет всего одну кнопку или клавишу, которую необходимо нажать, чтобы вода из бачка выплеснулась в унитаз.
  2. Двухрежимный слив – это устройство имеет кнопку из двух половинок, либо две кнопки. Одна половинка приводит механизм в действие так, что выплескивается только половина воды из бачка, а вторая служит для того, чтобы выпустить всю воду сразу. Его еще называют устройство клапана сливного бачка унитаза с двумя кнопками.

Есть и третий вид, это бачки со стоп-функцией. Они имеют одну клавишу, но вода при этом может выпускаться по-разному. Чтобы регулировать это, нужно нажимать кнопку не один раз. Например, если нажать ее один раз, вода начнет выплескиваться из емкости, а если нажать в это время повторно, то выпуск прекратится, клапан перекроет ее.

Собранная дренажная система должна быть адаптирована

Для этого:

  • отрегулируйте положение поплавка так, чтобы расстояние от поверхности воды до верхней части резервуара, когда резервуар заполнен, а клапан в сопле для впуска воды закрыт, составляет 4-5 сантиметров. Или вода была на 1-2 сантиметра ниже кромки водопроводной трубы;
  • верхняя часть переливной трубы должна быть примерно на 2 сантиметра выше уровня воды.

Нюансы ремонта старого бачка

Статистика по словам Показов в месяц ремонт бачка 8 628 ремонт бачка унитаза 4 787 ремонт сливного бачка 2 805 ремонт сливного бачка унитаза 1 892 ремонт бачка +с кнопкой 1 293 ремонт бачка унитаза +с кнопкой 1 150 ремонт расширительного бачка 867 ремонт сливного бачка +с кнопкой 822 ремонт сливного бачка унитаза +с кнопкой 724 ремонт клапана бачка унитаза 454 ремонт бачка омывателя 429 ремонт бачка унитаза +своими руками 424 ремонт сливного бачка +с нижней 415 ремонт бачка унитаза видео 397 ремонт смывного бачка 393 ремонт бачка унитаза +с нижней подводкой 387 ремонт унитаза +из бачка вода 381 ремонт бачка радиатора 362 ремонт механизма бачка унитаза 361 ремонт механизма сливного бачка 349 видео ремонта сливных бачков 346 ремонт бачка унитаза нижним подводом воды 344 ремонт сливных бачков +с нижним подводом воды 341 бачок механизм ремонт сливной унитаз 310 ремонт сливного бачка унитаза видео 301 механизм сливного бачка +с кнопкой ремонт 287 ремонт сливного механизма бачка унитаза +с кнопкой 264 ремонт бачка унитаза течет 248 ремонт бачка унитаза +с кнопкой +своими руками 234 ремонт встроенного бачка 233 ремонт клапана сливного бачка 231 сливной бачок +для унитаза устройство ремонт 229 ремонт бачков автомобиля 217 ремонт унитаза +из бачка вода утекает 216 ремонт бачка унитаза течет вода 214 ремонт крышки расширительного бачка 213 ремонт сливного бачка +своими руками 204 ремонт пластикового бачка 203 ремонт встроенного бачка унитаза 201 ремонт арматуры сливного бачка 197 бачок унитаза +с нижней подводкой воды ремонт 180 ремонт бачка инсталляции 173 ремонт пластикового бачка радиатора 157 сливной бачок +для унитаза устройство ремонт видео 154 ремонт заливного клапана бачка унитаза 153 ремонт сливного клапана бачка унитаза 152 ремонт старый бачок 149 ремонт сливного бачка унитаза +своими руками 147 ремонт расширительного бачка отопления 146 арматура бачка унитаза ремонт

Если поплавок еще не может быть заменен, вы можете сделать следующее:

Пластик нагревается до тех пор, пока не превратится в глину и аккуратно закроет отверстие в поплавке.
